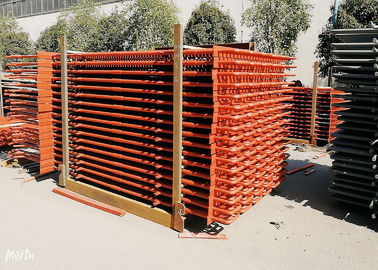

أجزاء الغلايات الفولاذية Superheater لفائف مبادل حراري لمحطة الطاقة الحرارية
تفاصيل المنتج
| وقود: | الفحم / الغاز / الزيت / حرارة الماء | نوع دوران الغلاية: | الدورة الطبيعية / مرة واحدة |
|---|---|---|---|
| نطاق التطبيقات: | الصناعة / محطة الطاقة | اسم المنتج: | جهاز التسخين وإعادة التسخين في المرجل |
| التعبئة: | حزمة الإطار الحديد | انتاج:: | الماء الساخن / البخار |
| إبراز |
سخان الحمل الحراري,جهاز إعادة التسخين في محطة توليد الكهرباء |
||
وصف المنتج
أجزاء الغلايات الفولاذية أولية / ثانوية سخانات ومسخن كمبادل حراري لمحطة الطاقة الحرارية
وصف المنتج من سخان المرجل وجهاز إعادة التسخين
بالنسبة لمرجل محطة الطاقة ، فهي طريقة حاسمة لزيادة الاقتصاد الحراري لمحطة الطاقة الحرارية من خلال تحسين معامل البخار المحمص.زيادة معاملات البخار المحمص محدودة بالمواد المعدنية.يجب أن يتأكد تصميم السخانات الفائقة من أن درجة حرارة الجدار الخارجي لأنابيب سطح التسخين أقل من درجة الحرارة المسموح بها لمقاومة أكسدة الفولاذ ، وفي الوقت نفسه التأكد من قوتها الميكانيكية.مع تطوير المواد المعدنية المستخدمة في الغلايات ، تطبق غلايات محطات الطاقة في بلدنا بالفعل ضغطًا مرتفعًا ودرجة حرارة عالية (9.8 ميجا باسكال ، 540 درجة) ومعلمات ضغط عالي جدًا (13.7 ميجا باسكال ، 540 و 555 درجة) ، وقد طورت ضغطًا دون الحرج المعلمات (16.7 ميجا باسكال ، 540 و 555 درجة).الآن الكثير من الغلايات تطبق معايير ضغط فوق الحرجة (24.5 ميجا باسكال ، 540-570 درجة) ، وحتى وحدات قليلة جدًا تطبق معايير ضغط ودرجة حرارة أعلى.
مع زيادة ضغط البخار ، من أجل تقليل الرطوبة البخارية لذيل التوربينات البخارية وكذلك تحسين الاقتصاد الحراري لمحطة الطاقة ، يتم استخدام نظام إعادة التسخين الأوسط على نطاق واسع في محطة الطاقة عالية المعلمات ، على سبيل المثال إرسال عادم الضغط العالي في التوربينات البخارية مرة أخرى لإعادة تسخينها في المرجل إلى درجة حرارة عالية ، ثم إعادة إرسالها مرة أخرى إلى أسطوانة الضغط المتوسط والضغط المنخفض للتوربين البخاري ، وتتمدد وتعمل.يسمى عنصر إعادة التسخين بإعادة التسخين.
بشكل عام ، يُطلق على البخار المسخن في جهاز تسخين عالي الضغط بخار شديد التسخين ، ويسمى البخار المُسخن بواسطة جهاز إعادة التسخين بخار مُسخن.ترتبط معلمة إعادة تسخين البخار باقتصاد الدورة الحرارية.بشكل عام ، يكون ضغط البخار المُسخن حوالي خمس ضغط البخار شديد السخونة ، ودرجة حرارة الأول هي تقريبًا نفس درجة حرارة الأخير.على سبيل المثال ، في بلادنا للغلاية بقدرة 125 ميجاوات ، 400 طن / ساعة ، معامل البخار المحمص هو 133.7 ميجا باسكال و 555 درجة ؛ضغط مدخل ومخرج البخار المعاد تسخينه 2.5 / 2.35 ميجا باسكال ، ودرجة حرارتها 555 درجة أيضًا.بالنسبة للغلايات ذات 200 ميجاوات ، 670 طن / ساعة ، فإن معامل البخار المحمص هو 13.7 ميجا باسكال ، 540 درجة ؛ضغط المدخل والمخرج 2.7 / 2.5Mpa ، ودرجة الحرارة 540 درجة أيضًا.بالنسبة للغلايات الدورانية للتحكم في الضغط دون الحرج مع 300MW ، 600MW ، معامل البخار المحمص هو 18.27Mpa ، 540 درجة ؛ضغوط المدخل والمخرج 3.83 / 3.63MPa ، ودرجة الحرارة 540 درجة أيضًا.يمكن أن يؤدي تطبيق نظام إعادة التسخين بالبخار إلى زيادة الاقتصاد الحراري لمحطات الطاقة بنسبة 4-5٪.في بلدنا ، يتم تطبيق جميع الوحدات التي تزيد سعتها عن 125 ميجاوات على نظام إعادة التسخين الأوسط لمرة واحدة ، وفي الخارج ، يتم تطبيق أنظمة إعادة التسخين المتوسط مرتين على بعض الوحدات ذات المعلمات الأعلى.
في الغلايات الحديثة ، يكون استهلاك امتصاص الحرارة في السخانات الفائقة وأجهزة إعادة التسخين أكثر من نصف إجمالي امتصاص الحرارة لسائل العمل ، وبالتالي فإن أسطح التسخين في السخانات الفائقة وأجهزة إعادة التسخين تمثل نسبة كبيرة في إجمالي أسطح التسخين للغلايات ، ويجب وضعها في المناطق التي ترتفع فيها درجة حرارة الدخان ، تكون ظروف العمل هي الأسوأ بين جميع أسطح التسخين. درجة حرارة جدار الأنبوب لأسطح التسخين قريبة من الحد الأقصى.درجة الحرارة المسموح بها للصلب ، وبالتالي فإن الترتيب والتصميم المعقول للمسخنات الفائقة وأجهزة إعادة التسخين مهمان كثيرًا للاقتصاد والموثوقية للغلاية أثناء ذلك.عندما يتعلق الأمر بتصميمها ، على أساس ضمان سلامة وموثوقية جهاز التسخين الفائق وإعادة التسخين ، فمن الضروري جدًا توفير استهلاك المعدن على أفضل وجه ، خاصةً لتوفير استخدام سبائك الصلب.
هيكل التصميممن سخان الغلاية وإعادة التسخين
1. تسخين بخار مشبع ، درجة حرارة تصل إلى 900 درجة مئوية.
2. كفاءة عالية ،> 90٪.
3. تسخين عالي السرعة.
4. تصميم مع الفولاذ المقاوم للصدأ.
5. عمر خدمة تصميم طويل ، 15 سنة.
المعلمات Thechnical
| مادة | الكربون الصلب ، سبائك الصلب ، أو الصلب الحراري المتين |
| أنبوب OD | 10-114 ملم |
| أنبوب WT | 0.8 مم - 15 مم |
| بنية | عمودي أو أفقي |
المهاممن سخان الغلاية وإعادة التسخين
وظائف Superheater على النحو التالي:
1. أسطوانة البخار المشبعة الجافة لزيادة تسخين البخار المحمص.عندما تتعايش الصودا ، تسخن الصودا الخليط ، لا يمكن استخدام الحرارة المضافة إلا لجعل ماء الصودا يتبخر إلى بخار في الخليط ، ولا يمكن أن تجعل درجة حرارة البخار للبخار شديد السخونة.للوصول إلى البخار شديد السخونة ، فإن الطريقة الشائعة هي فصل البخار عن خليط الصودا ، لمزيد من التسخين ، تصبح مكونات هذه المهمة هي السخان الفائق.
2.خفض درجة حرارة غاز المداخن ، واستعادة الحرارة في غاز المداخن ، وتحسين كفاءة المرجل.
إعادة التسخين هو نوع من أنواع السخانات البخارية التي تعيد تسخين البخار منخفض الضغط الذي قام بعمله ويصل إلى درجة حرارة معينة.يعمل دور إعادة التسخين على تحسين الكفاءة الحرارية لدوران محطة توليد الطاقة ، ويجعل درجة حرارة البخار لشفرة المرحلة النهائية من التوربينات البخارية يتم التحكم فيها ضمن النطاق المسموح به.
1 ، دور جهاز التسخين ، هو القيام ببعض الأعمال في التوربينات البخارية ذات الأسطوانة البخارية عالية الضغط ، والعودة إلى المرجل لإعادة التسخين ، ثم يتم إعادتها إلى أسطوانات الضغط المتوسط والمنخفض للتوربين لمواصلة العمل.
2. تلبية معايير تركيب جهاز إعادة التسخين: من أجل تحسين كفاءة دورة الوحدة ، فقط زيادة ضغط البخار وعدم زيادة درجة الحرارة ، سيجعل رطوبة عادم التوربينات البخارية عالية جدًا ، مما يؤثر على سلامة التوربينات البخارية. الزيادة الإضافية في درجة حرارة البخار محدودة بخصائص درجات الحرارة المرتفعة وتكلفة الفولاذ ، وباستخدام دورة إعادة التسخين ، تزداد انخفاض المحتوى الحراري المفيد للبخار في التوربينات البخارية ، مما قد يؤدي إلى زيادة كفاءة الدورة (يمكن لإعادة التسخين الأولي تحسين كفاءة الدورة بنسبة 4٪ -6٪ ، يمكن زيادة التسخين الثانوي بحوالي 2٪) ، بالإضافة إلى ذلك ، يمكن تقليل رطوبة العادم بشكل كبير.
معلومات تقنيةمن سخان الغلاية وإعادة التسخين
قوة 2kw إلى 1000kw ، ودرجة حرارة تصل إلى 900 درجة مئوية.
أرسل إلينا البيانات الفنية المطلوبة ، مثل سعة البخار ، والضغط ، ودرجة الحرارة المطلوبة وما إلى ذلك. وسوف نقوم بالتصميم وفقًا لذلك.
معلومات الشركةمن سخان الغلاية وإعادة التسخين
تأسست HD Boiler في عام 1985 ، Zhangjiagang Hua Dong Boiler Co. ، Ltd. (تتداول باسم HD Boiler) ، هي شركة تصنيع صناعية متخصصة ، تنتج غلايات المرافق ، والمراجل الصناعية ، ومراجل HRSG وجميع أنواع أجزاء الغلايات ، مثل ألواح الجدران المائية ، والمقتصدون ، سخانات الهواء ، سخانات الهواء ، رؤوس ، أنابيب زعنفة لولبية ، أنابيب زعنفة H ، أنابيب حرارة إلخ. HD Boiler يقع في حديقة Dong Lai الصناعية ، الضاحية الشرقية لمدينة Zhang Jia Gang.يقع موقع المصنع على بعد حوالي 150 كيلومترًا من الطريق السريع إلى ميناء شنغهاي أو 60 كيلومترًا من طريق الولاية إلى سوتشو أو ووشي ، مع امتداد النقل في جميع الاتجاهات بسهولة وسرعة.
