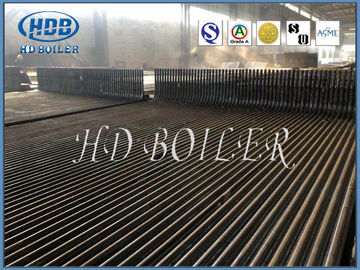

عالية الكفاءة استرداد الحرارة المرجل قطع غيار أنابيب المياه الجدار سبائك الصلب

عالية الكفاءة استرداد الحرارة المرجل قطع غيار أنابيب المياه الجدار سبائك الصلب

وصف المنتج

الاسم الكامل "أنبوب جدار الماء" ، الاسم القديم لـ "جدار الماء" ، والمعروف أيضًا باسم "الأنبوب الصاعد". عادةً ما يتم وضعه عموديًا على الجدار الداخلي لجدار الفرن ، ويستخدم بشكل أساسي لامتصاص الحرارة المشعة المنبعثة من اللهب وغاز المداخن عالي الحرارة في الفرن ، وهو النوع الرئيسي لسطح التسخين المتبخر لجميع أنواع الغلايات الحديثة والمكون الأساسي في حلقة دوران مياه الغلايات. .

تم تصميم جدار الماء في الأصل ليس للتسخين ، ولكن لتبريد الفرن من التلف الناتج عن درجات الحرارة العالية ، وفي وقت لاحق ، نظرًا لوظيفة التبادل الحراري الجيدة ، فقد استبدل أسطوانة البخار تدريجياً بصفتها جزء التسخين الرئيسي في الغلاية.

سطح التسخين التبخيري ، الذي يتم وضعه على الجدار الداخلي لغرفة المرجل ويتكون من العديد من الأنابيب المتوازية ، وتتمثل وظيفة جدار الماء في امتصاص الحرارة المشعة لللهب أو غاز المداخن عالي الحرارة في غرفة الفرن ، وتوليد البخار أو الماء الساخن في الأنبوب ، وتقليل درجة حرارة جدار الفرن لحماية جدار الفرن.في الغلاية ذات السعة الكبيرة ، تكون درجة حرارة اللهب في الفرن عالية جدًا ، وشدة الإشعاع الحراري كبيرة جدًا ، من أربعين إلى خمسين بالمائة أو أكثر يتم امتصاص الحرارة في الغلاية بواسطة جدار الماء. باستثناء عدد قليل من الغلايات ذات السعة الصغيرة ، تأخذ غلايات أنابيب المياه الحديثة جدار تبريد الماء كسطح التسخين الرئيسي للتبخر.

أنواع

وفقًا لنوع الهيكل ، هناك ثلاثة أنواع أساسية: نوع أنبوب الضوء ونوع الفيلم ونوع الأنبوب الشائك ، ويتكون جدار تبريد الماء للأنبوب البصري من صف كامل من الأنابيب الفولاذية غير الملحومة مع أبسط هيكل. يوجد الكثير من أنبوب زعنفة جدار التبريد المائي الجيد المدلفن مع لحام موضعي معًا ، حتى يصبح سطح تسخين مركب مختومًا ، لا يمكن فقط تحسين ضيق الهواء في غرفة الفرن ، وتقليل تسرب الهواء ، ولكن أيضًا يمكنه حماية جدار الفرن بشكل أفضل ، بحيث يتم تقليل وزن جدار الفرن ، يتم تبسيط الهيكل ؛ يتم لحام جدار تبريد المياه الشائكة على أنبوب جدار تبريد المياه بطول 20 ~ 25 مم ، قطر 6 ~ 12 مم ، ثم مطلي بالبلاستيك المقاوم للحرارة من خام الكروم ، من أجل تقليل امتصاص الحرارة لجدار تبريد الماء هذا الجزء ، وتحسين درجة حرارة منطقة الاحتراق ، ومناسبة لحريق الوقود خاصة المناسبات الصعبة أو بعض أفران الخبث السائل. اضغط لتزيين مكان ، حنوع الجدار الموجود بين نوع الجدار (أي يتم تسخين الوجه المزدوج) هو نوعان من جدار تبريد الماء ، يتم تضمين الأول في الغالب في الجدار الداخلي لجدار الفرن ، والذي يمتص الحرارة من جانب واحد ، ويتم تثبيت الأخير في الغالب في الوسط من فرن الغلاية الكبير ، يتم فصل الفرن بالكامل إلى جزأين منفصلين ، تسخين على الوجهين.

تخصيص

المهام

1. جدار تبريد الماء هو الحرارة المشعة ذات درجة الحرارة العالية التي تمتصها لهب حجرة الوقود ، مما يجعل الماء الداخل إلى جدار تبريد الماء يتبخر إلى بخار مشبع.

2. حماية جدار الفرن.تم وضع جدار تبريد الماء من جميع الجوانب لفصل غرفة الاحتراق عن جدار الفرن ومنع احتراق جدار الفرن.

3. قم بتبسيط هيكل جدار الفرن للتثبيت السهل ، وانتبه إلى شبكة الغلاية المضادة للاحتكاك والانفجار.

4. يمكن لأنبوب الجدار المبرد بالماء أن يمتص حرارة الإشعاع بشكل جيد ، وكثافة تبخره تكون 4 مرات من حزمة أنبوب الحمل الحراري.ستؤدي زيادة أنبوب الجدار المبرد بالماء في الفرن بشكل مناسب إلى تقليل عدد الحمل الحراري وسطح التسخين.

تُستخدم شاشة التبريد بالماء لتمييز جدار تبريد الماء بأنابيب الإضاءة المبكرة ، وجدار تبريد الماء في الغلاية المبكرة عبارة عن أنبوب رأسي حول الفرن ، وجدار تبريد الماء محاط بجدار فرن سميك.يحتوي أنبوب جدار تبريد الماء في الغلاية الحالية على زعانف على كلا الجانبين ويتم توصيل زعنفتين متجاورتين معًا لتشكيل شاشة تبريد المياه ، والتي يتم توزيعها حول الفرن.

مزايا

1.ضمان إحكام غلق جدار الفرن وتقليل تسرب الهواء في غرفة الاحتراق.

2- تحقيق التبريد الكامل بغرفة الاحتراق بالماء ، مما يساعد على منع تكون فحم الكوك في حالة الاحتراق المكثف.

3. السعة الصغيرة لتخزين الحرارة ، التسخين السريع لغرفة الاحتراق والتبريد السريع ، يمكن أن تقصر من وقت التبريد لبدء وتوقف الغلاية.

4. من المناسب استخدام جدار فرن الأنبوب ، والذي يقلل بشكل كبير من حمل إطار المرجل وهو مناسب للتعليق.

5. بالمقارنة مع الأنبوب البصري ، تم تحسين قدرة الأنبوب على امتصاص الحرارة.

6. تم تحسين درجة الدمج المسبق لمكونات الغلاية ، وهو أمر مناسب ويقلل من عبء عمل التثبيت.

مراقبة الجودة

1. مساحة تصنيع 200000 متر مربع

2. 80 مهندساً

3. 200 لحام مشفر

4. 30 مفتشًا مرخصًا (مدربون NDT من المستوى الثالث)

5. تراخيص من الفئة أ لتصميم وتصنيع الغلايات

6. ISO 9001: 2015 نظام الجودة

7. شهادة ASME للغلايات الكهربائية

8. اعتماد ختم ASME 'S' و 'U' و NB

ورشة عمل
