أجزاء التبادل الحراري لمياه الغلايات مع Pin Industiral / Power Station باستخدام
تفاصيل المنتج
| شرط: | جديد | بنية: | أنبوب النار / الماء |
|---|---|---|---|
| الوقود: | الفحم / الغاز / الفحم الحجري / حرارة الماء | نوع: | توفير الطاقة |
| نموذج: | جزء المرجل | ضغط: | ضغط منخفض / مرتفع |
| مجموعة من التطبيقات: | مرفق / صناعي / محطة كهرباء | مستوى التصنيع: | معيار ASME |
| المعالجة السطحية: | رسم | رمز النظام المنسق: | 3215960855 |
| إبراز |
ألواح الجدران المائية للغلايات وأنابيب جدران مياه الغلايات,boiler water wall tubes |
||
وصف المنتج
ألواح الجدار المائي من نوع الغلاية ذات التبادل الحراري ، محطة محطة توليد الكهرباء / الصناعية باستخدام
إدخال المنتج
عادةً ما توضع ألواح الجدران المائية عموديًا على السطح الداخلي لجدار الفرن ، وهي تستخدم بشكل أساسي لامتصاص الحرارة المشعة من اللهب وغاز المداخن عالي الحرارة في الفرن.إنه النوع الرئيسي لسطح التسخين التبخيري للغلاية الحديثة وأيضًا الجزء الأساسي من حلقة دوران الماء في الغلاية.بسبب دور جدار الفرن للتبريد والحماية ، ومن هنا جاء الاسم.
تم تصميم جدران التبريد بالماء في الأصل ليس للتسخين ، ولكن لتبريد الفرن حتى لا يتضرر في درجات الحرارة العالية.في وقت لاحق ، نتيجة لوظيفة التبادل الحراري الجيدة ، استبدل الأسطوانة تدريجياً لتصبح أجزاء التسخين الرئيسية في الغلاية.
يتم ترتيب سطح تسخين بالتبخير يتكون من العديد من الأنابيب المتوازية على الجدار الداخلي لفرن الغلاية.يتمثل دور جدار الماء في امتصاص الحرارة المشعة لللهب ذي درجة الحرارة المرتفعة أو غاز المداخن في الفرن ، وتوليد البخار أو الماء الساخن في الأنبوب ، وتقليل درجة حرارة جدار الفرن ، وحماية جدار الفرن.في المرجل ذو السعة الكبيرة ، تكون درجة حرارة اللهب عالية جدًا وشدة الإشعاع الحراري عالية جدًا.تحتوي الغلاية على 40 إلى 50 بالمائة أو أكثر من الحرارة التي يمتصها جدار الماء.باستثناء عدد قليل من الغلايات ذات السعة الصغيرة ، تستخدم غلايات أنابيب المياه الحديثة جدران تبريد المياه كسطح التسخين التبخيري الرئيسي.
وصف المنتج

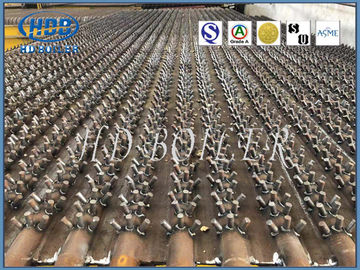

جدار الماء من نوع الدبوس المعروف أيضًا باسم الجدار المائي للأنبوب الثاقب.وفقًا للمتطلبات الموجودة على سطح أنبوب الضوء ، لحام بطول معين من الفولاذ المستدير ، يمكن أن يكون استخدام الدبوس ثابتًا على جدار تبريد الماء في طلاء مقاوم للحريق ، لتشكيل منطقة عكسية ، تجمع الخبث السائل وقسم سبيكة الخبث ، بالإضافة إلى أنبوب الفرن الحلزوني. جدار الماء للأنبوب اللولبي الداخلي عبارة عن أنبوب برأس واحد أو عدة أخاديد حلزونية على الجدار الداخلي يتم استخدام الأنبوب الداخلي الملولب في منطقة الحمل الحراري المرتفع لغلاية الدوران الطبيعي أو قسم أنبوب الجدار المبرد بالماء مع معدل تبخير مرتفع في غلاية الدوران الطبيعي ، وعندما يحدث التدفق في الأنبوب اللولبي الداخلي لقطعة العمل ، يكون قويًا سيحدث اضطراب ، مما يتسبب في ضغط الماء في خليط الماء الصودا على جدار الأنبوب ، ويجبر الفقاعة على الانفصال عن سطح الجدار وتحملها المياه ، مما يؤدي إلى إتلاف تكوين طبقة البخار ، مما يمنعحصص نقل حرارة الغليان وتقليل درجة حرارة جدار أنابيب تبريد المياه.
يشير الجدار المائي المزدوج التعرض إلى جدار مائي مرتب على طول ارتفاع الفرن ، والذي يمكنه امتصاص حرارة الإشعاع على كلا الجانبين ، ويستخدم في الغلايات ذات السعة الكبيرة ، وعادة ما تكون مادة الجدار المائي من الصلب الكربوني ، وضغط الغلاية أعلى من 14 ميجا باسكال أيضًا مصنوعة جزئيًا من سبائك الصلب القطر الخارجي للأنبوب: غلايات الدوران الطبيعي تستخدم عمومًا من 51 إلى 83 مم ؛ تستخدم الغلايات متعددة التدوير القسري والمراجل التي تعمل بالتيار المستمر بشكل عام من 22 إلى 60 مم. بنفس طريقة غلايات الدوران الطبيعي ، ولكن يمكن أيضًا أن يتم لفها أفقيًا أو بأشكال أخرى. عندما تكون المعلمات عالية ، خاصة في الغلاية التي تستخدم مرة واحدة ، غالبًا ما يتم استخدام الأنبوب الداخلي الملولب أو المفسد لمنع تدهور انتقال الحرارة في منطقة الحمل ذات الحرارة العالية للفرن
مزايا
(ل) ضمان إحكام غلق جدار الفرن وتقليل تسرب الهواء في غرفة الاحتراق.
(2) تحقيق التبريد الكامل بالماء في غرفة الاحتراق ، مما يساعد على منع فحم الكوك في حالة الاحتراق المكثف.
(3) سعة تخزين حرارة منخفضة ، تسخين وتبريد سريع لغرفة الاحتراق ، والتي يمكن أن تقصر من وقت التبريد لبدء وتوقف الغلاية.
(4) إنه مناسب لاستخدام جدار فرن وضع الأنبوب ، مما يقلل بشكل كبير من حمل إطار المرجل ويسهل التعليق.
(5) بالمقارنة مع أنبوب الضوء ، تم تحسين قدرة امتصاص الحرارة للأنبوب.
(6) تحسين درجة التجميع المسبق لمكونات الغلاية ، وتسهيل وتقليل عبء عمل التثبيت.
معامل
| اسم | لوحة المياه الغشائية |
| مادة | الكربون الصلب والسبائك والفولاذ المقاوم للصدأ |
| حجم الأنبوب | Φ38 - 76 مم ، أو كما هو مطلوب |
| اساسي | ISO ، ASME |
| نموذج | رصع |
| تطبيق | يمكن تركيبه حول غرفة احتراق الغلاية |
سمات
1. تقرير حساب القوة مع معلومات المواد التطبيقية.
2. 100٪ تقرير NDT (فحص غير مدمر) للوحة الفولاذية ، الأنبوب وقضيب اللحام.
3. 100٪ تقرير الفحص بأشعة X-ray (خط اللحام): لضمان جودة المرجل بالكامل.
4. تقرير الاختبار الهيدروليكي: ضمان ضغط العمل القياسي والسلامة
التفتيش
1. تقرير حساب القوة مع معلومات المواد التطبيقية.
2. 100٪ تقرير NDT (فحص غير مدمر) للوحة الفولاذية ، الأنبوب وقضيب اللحام.
3. 100٪ تقرير الفحص بأشعة X-ray (خط اللحام): لضمان جودة المرجل بالكامل.
4. تقرير الاختبار الهيدروليكي: ضمان ضغط العمل القياسي والسلامة
ورشة عمل
