الجدار المائي الغشائي لمحطة توليد الطاقة للتبادل الحراري ، شهادة ISO / ASME
تفاصيل المنتج
| شرط: | جديد | بناء: | أنبوب النار / الماء |
|---|---|---|---|
| وقود: | الفحم / الغاز / الفحم / حرارة الماء | الضغط: | ضغط منخفض / مرتفع |
| نطاق التطبيقات: | محطة صناعية / كهرباء | تخصيص: | حسب الطلب |
| مواد: | الكربون الصلب / الفولاذ المقاوم للصدأ | التعبئة: | حزمة الإطار الحديد |
| إبراز |
ألواح الجدران المائية للغلايات وأنابيب جدران مياه الغلايات,boiler water wall tubes |
||
وصف المنتج

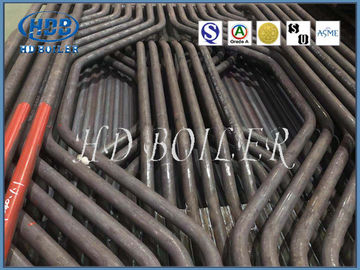

عالية الكفاءة غشاء محطة توليد الطاقة لوحات الغلايات جدار المياه للتبادل الحراري ، شهادة ISO / ASME
إدخال المنتج
الاسم الكامل "أنبوب جدار الماء" ، الاسم القديم لـ "جدار الماء" ، والمعروف أيضًا باسم "الأنبوب الصاعد". عادةً ما يتم وضعه عموديًا على الجدار الداخلي لجدار الفرن ، ويستخدم بشكل أساسي لامتصاص الحرارة المشعة المنبعثة من اللهب وغاز المداخن عالي الحرارة في الفرن ، وهو النوع الرئيسي لسطح التسخين المتبخر لجميع أنواع الغلايات الحديثة والمكون الأساسي في حلقة دوران مياه الغلايات. .
تم تصميم جدار الماء في الأصل ليس للتسخين ، ولكن لتبريد الفرن من التلف الناتج عن درجات الحرارة العالية ، وفي وقت لاحق ، نظرًا لوظيفة التبادل الحراري الجيدة ، فقد استبدل أسطوانة البخار تدريجيًا بصفتها جزء التسخين الرئيسي في الغلاية.
سطح التسخين التبخيري ، الذي يتم وضعه على الجدار الداخلي لغرفة المرجل ويتكون من العديد من الأنابيب المتوازية ، وتتمثل وظيفة جدار الماء في امتصاص الحرارة المشعة لللهب أو غاز المداخن عالي الحرارة في غرفة الفرن ، وتوليد البخار أو الماء الساخن في الأنبوب ، وتقليل درجة حرارة جدار الفرن لحماية جدار الفرن.في الغلاية ذات السعة الكبيرة ، تكون درجة حرارة اللهب في الفرن عالية جدًا ، وشدة الإشعاع الحراري كبيرة جدًا ، من أربعين إلى خمسين بالمائة أو أكثر يتم امتصاص الحرارة في الغلاية بواسطة جدار الماء. باستثناء عدد قليل من الغلايات ذات السعة الصغيرة ، تأخذ غلايات أنابيب المياه الحديثة جدار تبريد الماء كسطح التسخين الرئيسي للتبخر.
تصنيع
يستخدم مانوفاكيور HDB طريقة لحام الشاشة لأنبوب إضاءة الجدار من نوع الغشاء وهيكل فولاذي مسطح ، تكون عملية اللحام لأنبوب ضوء الجدار من نوع الغشاء والهيكل الفولاذي المسطح بشكل أساسي على النحو التالي:
1. اندماج أوتوماتيكي للحام بالغاز النشط للغاية
تنقسم المجموعة المختلطة من الغاز الواقي إلى (Ar) 85٪ ~ 90٪ + (CO2) 15٪ ~ 10٪.في المعدات ، يتم ضغط الأنبوب والفولاذ المسطح بواسطة البكرات العلوية والسفلية ونقلهما إلى الأمام.يمكن استخدام مسدسات اللحام المتعددة في اللحام المتزامن في الأعلى والأسفل.
2. سلك لحام القوس المغمور
تنتمي هذه المعدات إلى محطة عمل اللحام ذات الإطار الثابت ، وتتميز أداة الماكينة بوظيفة الأنابيب الفولاذية والموضع الفولاذي المسطح ، والتثبيت ، والتغذية ، واللحام ، والاسترداد التلقائي للتدفق ، وما إلى ذلك بشكل عام ، فهي مجهزة بـ 4 أو 8 مسدسات لحام لإكمالها لحام 4 أو 8 لحامات شرائح في نفس الوقت. هذه التقنية سهلة التشغيل وليس لها متطلبات عالية على سطح الأنابيب والفولاذ المسطح.ومع ذلك ، لا يمكن لحامها إلا من جانب واحد في وضع أفقي ولا يمكن لحامها من كلا الجانبين في نفس الوقت.
3. لحام القوس الغازي شبه الأوتوماتيكي
عند اللحام بهذه الطريقة ، يجب أولاً وضع شاشة الأنابيب ولحامها ، ثم يتم لحامها بالتشغيل اليدوي لمسدس اللحام. لا يمكن استخدام طريقة اللحام هذه في اللحام المتزامن من الأعلى والأسفل ، ومن الصعب تحقيق استمرار و لحام موحد لبنادق اللحام المتعددة ، لذلك من الصعب التحكم في تشوه اللحام. عند استخدام اللحام القوسي الغازي شبه الأوتوماتيكي للحام شاشة الأنبوب ، يجب الانتباه إلى الاختيار المعقول لتسلسل اللحام لتقليل تشوه اللحام. يتم عادة لحام الصلب المختوم عند الفتح المحلي لشاشة الأنبوب ولحامات الشرائح لشاشة الأنابيب ذات الشكل الخاص مثل دلو الرماد البارد وفوهة الموقد عن طريق اللحام المحمي بغاز الانصهار شبه الأوتوماتيكي.
إن خط إنتاج اللحام الأوتوماتيكي لشاشة أنبوب الجدار الغشائي الذي يذوب حماية الغاز النشطة للغاية هو أكثر تقنيات ومعدات تصنيع شاشات أنابيب الجدار الغشائي تقدمًا في العالم.يمكن تحقيق التحكم الأوتوماتيكي من تغذية الأنابيب ، وفك اللفائف الفولاذية المسطحة ، والتشطيب ، والتسوية ، واللحام ، وما إلى ذلك. يمكن لحام مسدسات اللحام العلوية والسفلية في نفس الوقت ، وتشوه اللحام صغير ، ولا توجد حاجة تقريبًا للتصحيح بعد اللحام ، بحيث يكون الحجم الهندسي لشاشة الأنبوب دقيقًا ، وجودة لحام الشرائح جيدة ، والتشكيل جميل ، وسرعة اللحام سريعة ، وكفاءة الإنتاج عالية.
معامل
| اسم | لوحة المياه الغشائية |
| مادة | الكربون الصلب والسبائك والفولاذ المقاوم للصدأ |
| حجم الأنبوب | Φ38 - 76 مم ، أو كما هو مطلوب |
| معيار | ISO ، ASME |
| نموذج | رصع |
| طلب | يمكن تركيبه حول غرفة احتراق الغلاية |
مزايا
(1) التأثير الوقائي لجدار تبريد الماء الغشائي على جدار الفرن هو الأكثر اكتمالاً ، وبالتالي فإن جدار الفرن يحتاج فقط إلى مواد عازلة ، بدلاً من المواد المقاومة للحرارة ، بحيث يتم تقليل سمك ووزن جدار الفرن إلى حد كبير ، وتبسيط هيكل جدار الفرن ، وتقليل الوزن الكلي للغلاية.
(2) يحتوي جدار الماء الغشائي أيضًا على إحكام جيد للهواء ، ويمكن أن يتكيف مع متطلبات احتراق الضغط الإيجابي على المرجل ، وليس من السهل تشكيل الخبث ، وتسرب أقل للهواء ، وتقليل فقد الحرارة لعادم الدخان ، وتحسين الكفاءة الحرارية للغلاية.
(3) يمكن أن يتم لحامها في المكونات من قبل الشركة المصنعة للتثبيت السريع والمريح.
(4) يمكن تحسين استخدام هيكل جدار الغشاء للغلاية ، وصيانة بسيطة ، وعمر خدمة المرجل بشكل كبير.
سمات
1. تقرير حساب القوة مع معلومات المواد التطبيقية.
2. 100٪ تقرير NDT (فحص غير مدمر) للوحة الفولاذية ، الأنبوب وقضيب اللحام.
3. 100٪ تقرير الفحص بأشعة X-ray (خط اللحام): لضمان جودة المرجل بالكامل.
4. تقرير الاختبار الهيدروليكي: ضمان ضغط العمل القياسي والسلامة
الشهادات
تعريف عن الشركة
تأسست في عام 1985 ، Zhangjiagang Hua Dong Boiler Co. ، Ltd (المتاجرة باسم HD Boiler) ، تنتج محطة طاقة ؛صناعي؛الحرارة المهدرةحرق النفايات؛الكتلة الحيوية.الناقل الحراري العضوي والمراجل البخارية الكهربائية.إلى جانب مجموعة شاملة من أسطح التدفئة ، تقدم HD Boiler إلى السوق خدمة فريدة بما في ذلك تصميم الغلاية وتصنيعها وتركيبها وصيانتها واستبدال أجزاء ضغط الغلاية.
