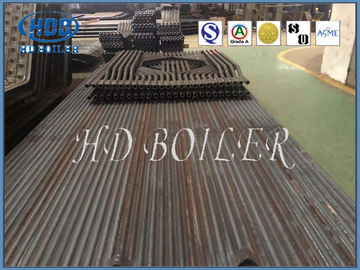

نقل الحرارة رصع لوحات الحائط المياه الصناعية / محطة توليد الكهرباء باستخدام
تفاصيل المنتج
| شرط: | جديد | بنية: | أنبوب النار / الماء |
|---|---|---|---|
| الوقود: | الفحم / الغاز / الفحم الحجري / حرارة الماء | نموذج: | جزء المرجل |
| ضغط: | ضغط منخفض / مرتفع | مجموعة من التطبيقات: | مرفق / صناعي / محطة كهرباء |
| مستوى التصنيع: | معيار ASME | المعالجة السطحية: | رسم |
| إبراز |
ألواح الجدران المائية للغلايات وأنابيب جدران مياه الغلايات,boiler water wall tubes |
||
وصف المنتج
نقل الحرارة رصع لوحات الحائط المياه الصناعية / محطة توليد الكهرباء باستخدام
إدخال المنتج
تُعرف ألواح الجدار المائي Studderd أيضًا باسم الجدار المائي من نوع الأنبوب الشائك ، وهو عبارة عن فولاذ دائري بطول معين ملحوم على سطح أنبوب أملس وفقًا للمتطلبات ، استخدم دبوسًا ليكون قادرًا على وضعه بقوة على طلاء مقاوم للحريق لجدار تبريد الماء ، فيما يتعلق بالتشكيل الدفاع عن حزام الاحتراق ، وحوض خبث تصريف الخبث السائل ، وقسم خبث الصهر ، وبرميل إعصار الفرن الحلزوني. جدار التبريد المائي للأنبوب الداخلي الملولب عبارة عن أنبوب به أخاديد حلزونية مفردة أو متعددة مقطوعة على الجدار الداخلي للأنبوب. يتم استخدام الأنبوب الداخلي الملولب في منطقة الحمل الحراري المرتفع أو قسم أنابيب جدار الماء مع معدل تبخير مرتفع في فرن غلاية الدوران الطبيعي لمرجل التيار المستمر ومراجل التدوير القسري ذات المعلمة دون الحرجة.عندما يتدفق وسيط العمل في الأنبوب الداخلي الملولب ، يكون قويًا يحدث اضطراب ، مما يؤدي إلى ضغط الماء في خليط الصودا على جدار الأنبوب ، ويجبر الفقاعة على الخروج من سطح الجدار ليتم حملها بعيدًا بواسطة الماء ، وبالتالي سدشيخوخة تشكيل فيلم البخار ، ومنع تدهور نقل الحرارة المغلية ، وتقليل درجة حرارة جدار أنبوب الجدار المبرد بالماء.
يشير الجدار المائي المزدوج الجانب إلى الجدار المائي المرتب على طول ارتفاع الفرن في مساحة غرفة الفرن لامتصاص الحرارة المشعة على كلا الجانبين ، ويستخدم في الغلايات ذات السعة الكبيرة ، ومواد الجدار المائي بشكل عام من الصلب الكربوني ، وجزء من ضغط الغلاية أعلى من 14 mpa مصنوع أيضًا من سبائك الصلب قطر الأنبوب: غلاية الدوران الطبيعي تستخدم عمومًا 51 ~ 83 مم ؛ تستخدم الغلايات متعددة الدوران القسري وغلايات التيار المستمر بشكل عام 22 ~ 60 مم. مرجل دوران طبيعي ، ولكن يمكن أيضًا أن يكون محاطًا أفقيًا أو بأشكال أخرى.عندما تكون المعلمات عالية ، خاصة في غلاية التيار المستمر ، من أجل منع تدهور نقل الحرارة في منطقة الحمل الحراري المرتفع للفرن ، يتم استخدام الأنابيب الملولبة الداخلية أو المفسد غالبا ما تستخدم في الأنبوب.
مزايا
(ل) ضمان إحكام غلق جدار الفرن وتقليل تسرب الهواء في غرفة الاحتراق.
(2) تحقيق التبريد الكامل بالماء في غرفة الاحتراق ، مما يساعد على منع فحم الكوك في حالة الاحتراق المكثف.
(3) سعة تخزين حرارة منخفضة ، تسخين وتبريد سريع لغرفة الاحتراق ، والتي يمكن أن تقصر من وقت التبريد لبدء وتوقف الغلاية.
(4) إنه مناسب لاستخدام جدار فرن وضع الأنبوب ، مما يقلل بشكل كبير من حمل إطار المرجل ويسهل التعليق.
(5) بالمقارنة مع أنبوب الضوء ، تم تحسين قدرة امتصاص الحرارة للأنبوب.
(6) تحسين درجة التجميع المسبق لمكونات الغلاية ، وتسهيل وتقليل عبء عمل التثبيت.
تفاصيل
| اسم | لوحة مائية مرصعة |
| مادة | الكربون الصلب والسبائك والفولاذ المقاوم للصدأ |
| حجم الأنبوب | Φ38 - 76 مم ، أو كما هو مطلوب |
| اساسي | ISO ، ASME |
| نموذج | رصع |
| تطبيق | يمكن تركيبه حول غرفة احتراق الغلاية |
سمات
1. تقرير حساب القوة مع معلومات المواد التطبيقية.
2. 100٪ تقرير NDT (فحص غير مدمر) للوحة الفولاذية ، الأنبوب وقضيب اللحام.
3. 100٪ تقرير الفحص بأشعة X-ray (خط اللحام): لضمان جودة المرجل بالكامل.
4. تقرير الاختبار الهيدروليكي: ضمان ضغط العمل القياسي والسلامة
التفتيش
1. تقرير حساب القوة مع معلومات المواد التطبيقية.
2. 100٪ تقرير NDT (فحص غير مدمر) للوحة الفولاذية ، الأنبوب وقضيب اللحام.
3. 100٪ تقرير الفحص بأشعة X-ray (خط اللحام): لضمان جودة المرجل بالكامل.
4. تقرير الاختبار الهيدروليكي: ضمان ضغط العمل القياسي والسلامة
