| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HD BOILER |
| إصدار الشهادات: | ISO9001 , SGS , TUV , ASME , EN |
| رقم الموديل: | المقتصد |
| الحد الأدنى لكمية: | 1 مجموعة / مجموعات 10 طن |
|---|---|
| الأسعار: | Negotiable |
| تفاصيل التغليف: | التعبئة صالحة للابحار |
| وقت التسليم: | 30 يوما |
| شروط الدفع: | ويسترن يونيون ، L / C ، T / T |
| القدرة على العرض: | 500 طن شهريا |
| مواد: | الكربون الصلب | نطاق التطبيقات: | محطة كهرباء حياة صناعية |
|---|---|---|---|
| شهادة: | ISO ، ASME | وقود: | الفحم / الغاز / الزيت ، حرارة الماء |
| تطبيق: | سخان ، مبخر | المبدأ: | توفير الحرارة |
| تسليط الضوء: | المقتصد محطة الطاقة,المقتصد للمرجل |
||

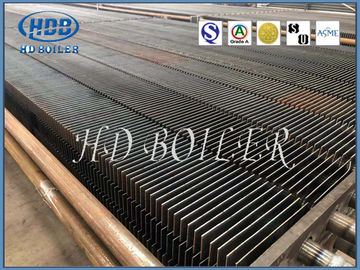

ملحق غلاية البخار CFB غلاية اقتصادية لاستعادة الطاقة الصناعية ، وتبادل الحرارة بكفاءة
المنتج Intorduce
المقتصد هو جهاز ميكانيكي يهدف إلى تقليل استهلاك الطاقة ، أو لأداء وظيفة مفيدة أخرى مثل التسخين المسبق للسائل.يتم استخدام المقتصد لأغراض أخرى ، كما تمت مناقشة استخدامات الغلايات ، ومحركات الطاقة ، والتدفئة ، والتهوية ، وتكييف الهواء (HVAC) في هذه المقالة.بعبارات بسيطة ، المقتصد هو مبادل حراري.
مواصفات المنتج
مبدأ توفير الطاقة
إضافة عملية استعادة الحرارة إلى الدورة ، وزيادة متوسط درجة حرارة امتصاص الحرارة ، وبالتالي زيادة كفاءة الدورة.
في عملية بدء تشغيل الغلاية (الأسطوانة المرجل) ، لأن دورة أنبوب البخار الخاص بها لم يتم تحديدها ، أي أن مياه تغذية الغلاية في حالة ركود ، في هذا الوقت يكون الماء في الموفر في حالة غير - التدفق. مع تقوية احتراق الغلاية وزيادة درجة حرارة غاز المداخن ، يكون الماء الموجود في الموفر عرضة للتبخر ، مما يجعل جزء الموفر في حالة درجة حرارة مفرطة. لتجنب هذا الموقف ، قم بتوصيل أنبوب من الموفر الأنبوب السفلي المركزي لأسطوانة البخار إلى مدخل الموفر كأنبوب إعادة تدوير ، بحيث يكون الماء في الموفر في حالة تدفق لتجنب تبخره.
تحديد
| وصف | المقتصد المرجل |
| مواد | سبائك الصلب ، الكربون الصلب ، SA210C ، SA213T22 ، إلخ. |
| معيار المواد | ASTM أو EN أو ISO إلخ. |
| البعد | التخصيص |
| وزن |
الحد الأدنى: 10 طن الحد الأقصى: 1000 طن |
| عملية الصهر: | EF + LF + VD |
| معالجة | المواد ← السبيكة ← الدرفلة على الساخن / البارد ← المعالجة الحرارية (التطبيع + التقسية) ← الفحص ← المعالجة بالقطع الخشنة ← UT ← المعالجة الحرارية الثانية ← المعالجة النهائية ← الفحص |
| معيار UT | ASTM A388 أو EN10228 ، إلخ |
وظيفة
1. الموفر هو نظام توليد البخار مثل المرجل.عندما يتم تفريغ غاز العادم من أسطوانة المحرك عبر صمام العادم ، فإنه يذهب إلى المرجل لتوليد البخار عن طريق تسخين الماء.
2. بعد أن يمر هذا الغاز من خلال الموفر ، يتم تسخين درجة حرارة غاز العادم المتبقية في الموفر.يساعد على توليد البخار ، كما أنه يحسن الكفاءة ويوفر استهلاك الوقود
3- يستخدم المقتصد الحرارة المهدرة من عادم الغلاية ، والتي من الممكن أن تضيع في الغلاف الجوي (في معظم الحالات) لتسخين مياه التغذية مسبقًا في المرجل ، مما يحسن من كفاءة الغلاية ويقلل من تكاليف الوقود.
أنواع
المقتصد المرجل فائدة
| 1 | ينتج HDB موفرات لمراجل المرافق ، والتي تشمل الغلايات التي تعمل بالفحم أو الخشب أو الزيت أو أنواع الوقود الصلب الأخرى لإنتاج الكهرباء من بخار الغلاية عالي الضغط. |
| 2 | عادة ما توجد هذه المقتصدات في الممر الخلفي للغلاية وموجهة مع الأنابيب التي تعمل أفقيًا. يمر الماء المغذي للغلاية عبر دوائر الموفر في الاتجاه المعاكس لتدفق الغاز (يسمى التدفق المعاكس). |
| 3 | عادةً ما تُستخدم الأنابيب العارية لتقليل تلوث الرماد ، ولكن بعض الشركات المصنعة للمعدات الأصلية للغلايات تصمم اقتصاداتها بأنابيب ذات زعانف ، إما حلزونية أو ذات زعانف طويلة. |
| 4 | يمكن أن ينتج HDB عناصر اقتصادية إما بأنابيب عارية أو ذات زعانف لولبية أو طويلة الزعانف ، وإذا كنت تفضل ذلك ، أعد تصميم وحدتك إلى أحد أنواع الأنابيب الأخرى.يمكن لـ HDB أيضًا تصنيع رؤوس بديلة لجميع موفرات غلايات المرافق. |
حزمة المرجل المقتصد
| 1 | يتمتع HDB بقدرات تصنيع فريدة يستفيد منها مهندسو Optimus بشكل كامل عند تصميم اقتصاديات مصانع حامض الكبريتيك والمسخنات الفائقة. |
| 2 | غالبًا ما يسمح هذا بتكوين وحدات Optimus لتحقيق كفاءات أعلى في نقل الحرارة مما يؤدي إلى تقليل متطلبات مساحة السطح ، وبالتالي منتج منخفض السعر. |
| 3 | يستخدم HDB قدراته في الموقع لزعنفة وثني الأنابيب ، وآلة وتصنيع الرؤوس ، وحفر صفائح الأنابيب ، وقطع وتحضير جميع مواد التغليف ، وتنفيذ جميع أجزاء الضغط ولحام الغلاف. |
| 4 | وهذا يمنح HDB مزيدًا من التحكم في تسلسل التصنيع والجدول الزمني مما ساعدنا على تحقيق سجل رائع لأداء التسليم في الوقت المحدد. |
HRSG المقتصد
| 1 | يتم تكوين المقتصدون لوحدات HRSG الحالية مع أنابيب fintub التي تتدلى عموديًا.يحتوي HDB على ملفات مقتصد ملفقة لجميع شركات HRSG OEM تقريبًا ويفهم الميزات الفريدة لكل منها. |
| 2 | في كثير من الحالات ، ترغب المرافق في ترقية اقتصاداتها من الفولاذ الكربوني العادي إلى مادة سبيكة للمساعدة في مقاومة التآكل المتسارع للتدفق (FAC) داخل الرؤوس وانحناءات الأنابيب. |
| 3 | HDB هو متجر شامل لتصنيع المقتصدات لأننا نجهز جميع المواد ونقوم بجميع أجزاء الضغط ولحام المرفقات ، من تشذيب الأنابيب ، وتصنيع الرؤوس ، وتجميع حزمة الملف. |
* ملاحظة: HD BOILER يمكن أن تصمم نوعًا خاصًا من الموفر وفقًا لمتطلبات العميل.
امتحان
| 1 | يتم استخدام أحدث نوع من آلات الانحناء على شكل حرف U من أجل الانحناء البارد الدقيق للأنابيب. |
| 2 | يتم إجراء الانحناء لجميع أنواع المبادلات الحرارية ، والمكثف ، والموفر ، وأنابيب الغلايات في الفولاذ المقاوم للصدأ غير الملحوم وكذلك الملحومة. |
| 3 | بعد ذلك ، يتم اختبار أنابيب الانحناء على شكل حرف `` U '' بالماء وتخفيف التوتر إذا طلب ذلك. |
| 4 | كما يتم تحضير القطع النموذجية لتحديد تقليل السماكة في جزء الانحناء. |
| 5 | يتم إجراء اختبار اختراق الصبغة على جزء الانحناء بحثًا عن الشقوق والعيوب أو أي نوع من العيوب. |
| 6 | يتم توفير تعبئة خاصة لمنع أي أضرار أثناء النقل. |
