جدار غشاء مرجل صناعي لإعادة تدوير المياه ، لحام السيارات المغمور
تفاصيل المنتج
| شرط: | جديد | وقود: | الفحم / الغاز / الفحم / حرارة الماء |
|---|---|---|---|
| اكتب: | توفير الطاقة | مواد: | الكربون الصلب / الفولاذ المقاوم للصدأ إلخ |
| تخصيص: | حسب الطلب | التعبئة: | حزمة الإطار الحديد |
| إبراز |
ألواح الجدران المائية للغلايات وأنابيب جدران مياه الغلايات,boiler water wall tubes |
||
وصف المنتج

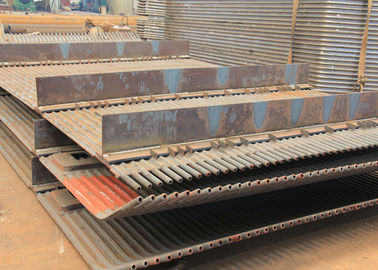

ألواح حائط مياه الغلايات الصناعية لإعادة تدوير المياه ، لحام السيارات المغمور
إدخال المنتج
تُستخدم ألواح الجدران المائية في الغلايات الحديثة لتقليل فقد الحرارة بسبب طبيعتها الضيقة بالغاز وتقليل تكاليف العزل.نقوم بتصنيع ألواح الجدران المائية باستخدام آلات اللحام الأوتوماتيكية ذات الزعانف للأنابيب وثني الألواح الكبيرة الأنبوبية لتحقيق الشكل المطلوب للألواح التي يمكن أن يكون لها كعب ملحوم بالرؤوس.نقوم بتزويد الألواح بفتحات غرف التفتيش المدمجة في الألواح.
وصف المنتج
يتم ترتيب أنبوب الجدار المائي عموديًا حول الفرن ، وتتمثل وظيفته الرئيسية في امتصاص كمية كبيرة من الحرارة المشعة من غاز المداخن ذي درجة الحرارة العالية ، وفي نفس الوقت لتقليل أضرار الخبث وغاز المداخن عالي الحرارة إلى جدار الفرن وحماية جدار الفرن. يتم توصيل الطرف السفلي من أنبوب الجدار المائي بصندوق التجميع السفلي ، المتصل بمساحة الماء لبرميل القدر من خلال الأنبوب الهابط.يتم توصيل الطرف العلوي مباشرة ببرميل الوعاء العلوي ، أو متصل بصندوق التجميع العلوي عبر أنبوب البخار ومتصل ببرميل الوعاء ، مما يشكل نظام تدوير الماء لجدار الماء.
عادة ما يعتمد أنبوب جدار الماء لا.10 أو لا.20 أنبوب فولاذي غير ملحوم بقطر خارجي 51 ~ 76 مم وسمك جدار 3.5 ~ 6.0 مم المسافة بين مركز الأنبوب بشكل عام 1 من القطر الخارجي للأنبوب 25 ~ 2 مرة ، أنبوب الضوء وأنبوب الزعنفة في الغلاية الصناعية بشكل عام تستخدم الجدار المائي للأنبوب الخفيف ، من أجل تقليل وزن جدار الفرن ، غالبًا ما تستخدم الأنابيب ذات الزعانف لتشكيل جدار غشاء للتبريد بالماء للغلاية سريعة التحميل ، والتي يمكن أن تحمي جدار الفرن. بشكل أكثر شمولاً ، يقلل بدرجة كبيرة من درجة حرارة جدار الفرن ، ويقلل من وزن وسمك جدار الفرن.
يتم تثبيت أنبوب جدار الماء بشكل عام في الجزء العلوي ، الجزء السفلي من التمدد الحر. يتم تثبيت صندوق التجميع العلوي لأنبوب الجدار المائي على الحامل أو متصل ببرميل الوعاء العلوي ، ويتم تعليق صندوق التجميع السفلي بواسطة أنبوب الجدار المائي. يقتصر أنبوب الجدار المائي نفسه على التحرك على طول الاتجاه الأفقي بواسطة الخطاف ، بحيث يمكن أن ينزلق فقط لأعلى ولأسفل.
صناديق التجميع العلوية والسفلية التي تربط أنابيب جدار الماء مصنوعة من أنابيب فولاذية غير ملحومة بقطر أكبر ، وكلا طرفي صندوق التجميع مزودان بفتحات يدوية لإزالة الترسبات الكلسية ، وصندوق التجميع السفلي مزود أيضًا بأنبوب صرف صحي منتظم إزالة الخبث المترسب في ماء الغلاية واستخدامه عندما يكون المرجل فارغًا.
مزايا
1.ضمان إحكام غلق جدار الفرن وتقليل تسرب الهواء في غرفة الاحتراق.
2. تحقيق تبريد كامل بالماء في غرفة الاحتراق ، مما يساعد على منع التكويك في حالة الاحتراق المكثف.
3.مع سعة تخزين الحرارة الصغيرة ، تسخن غرفة الاحتراق بسرعة وتبرد بسرعة ، مما يمكن أن يقصر من وقت التبريد لبدء الغلاية وتوقفها.
4. إنها مناسبة لاستخدام جدار فرن وضع الأنبوب ، وذلك لتقليل حمل إطار المرجل بشكل كبير وتسهيل التعليق.
5 مقارنة مع أنبوب الضوء ، تم تحسين قدرة امتصاص الحرارة للأنبوب.
6.تحسين درجة التجميع المسبق لأجزاء الغلاية ، مريحة وتقليل عبء عمل التثبيت.
تفاصيل المنتج
| اسم | لوحة المياه الغشائية |
| مواد | الكربون الصلب والسبائك والفولاذ المقاوم للصدأ |
| حجم الأنبوب | Φ38 - 76 مم ، أو كما هو مطلوب |
| معيار | ISO ، ASME |
| نموذج | رصع |
| تطبيق | يمكن تركيبه حول غرفة احتراق الغلاية |
سمات
1. تقرير حساب القوة مع معلومات المواد التطبيقية.
2. 100٪ تقرير NDT (فحص غير مدمر) للوحة الفولاذية ، الأنبوب وقضيب اللحام.
3. 100٪ تقرير الفحص بأشعة X-ray (خط اللحام): لضمان جودة المرجل بالكامل.
4. تقرير الاختبار الهيدروليكي: ضمان سلامة وضغط العمل القياسي.
مزايا
1.ضمان إحكام غلق جدار الفرن وتقليل تسرب الهواء في غرفة الاحتراق.
2. تحقيق التبريد الكامل بالماء في غرفة الاحتراق ، مما يساعد على منع فحم الكوك في حالة الاحتراق المكثف.
3. قدرة تخزين حرارة منخفضة ، تسخين وتبريد سريع لغرفة الاحتراق ، والتي يمكن أن تقصر من وقت التبريد لبدء وتوقف الغلاية.
4. إنها مناسبة لاستخدام جدار فرن وضع الأنبوب ، مما يقلل بشكل كبير من حمل إطار المرجل ويسهل التعليق.
5 مقارنة مع أنبوب الضوء ، تم تحسين قدرة امتصاص الحرارة للأنبوب.
6.تحسين درجة التجميع المسبق لمكونات الغلاية ، وتسهيل وتقليل عبء العمل للتركيب.
الشهادات
تقدم HD Boiler أفضل منشأة في فئتها ، بما في ذلك
- مساحة التصنيع 200000 متر مربع
- 150 مهندسا
- 600 لحام مشفر
- 60 مفتشًا مرخصًا (بما في ذلك مدربي مستوى NDT)
- الصف- Aتراخيص تصميم وتصنيع الغلايات (صادرة عن إدارة الدولة للرقابة على الجودة والتفتيش)
- ISO 90001: 2008 نظام الجودة
- ASME شهادة مرجل منفعة
- ASME'S '،' U ' و ملحوظة إذن الطابع
