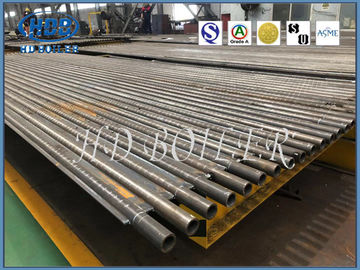

ألواح الجدران المائية عالية الكفاءة ، أنابيب جدار مياه الغلايات عمر طويل
تفاصيل المنتج
| اللون: | حسب الطلب | مواد: | سلك فولاذي / سلك غير قابل للصدأ |
|---|---|---|---|
| تطبيق: | الصناعة / محطة الطاقة | مميزات: | تثبيت سهل |
| الاستخدام: | الجدار الخارجي / الداخلي ، عزل البناء | بحجم: | حسب الطلب |
| وظيفة: | تبريد الفرن من التلف الناتج عن درجات الحرارة العالية | إصدار الشهادات: | ISO900/CE/SGS,ISO9001 |
| إبراز |
ألواح الجدران المائية للغلايات وأنابيب جدران مياه الغلايات,boiler water wall tubes |
||
وصف المنتج
عالية الكفاءة لوحات الحائط المياه دائم HD المرجل مصنع مدينة تشانغ جيا غانغ
وصف المنتج
تُستخدم ألواح الجدران المائية في الغلايات الحديثة لتقليل فقد الحرارة بسبب طبيعتها الضيقة بالغاز وتقليل تكاليف العزل.نقوم بتصنيع ألواح الجدران المائية باستخدام آلات اللحام الأوتوماتيكية ذات الزعانف للأنابيب وثني الألواح الكبيرة الأنبوبية لتحقيق الشكل المطلوب للألواح التي يمكن أن يكون لها كعب ملحوم بالرؤوس.نقوم بتزويد الألواح بفتحات غرف التفتيش المدمجة في الألواح.
تقديم
عادةً ما توضع ألواح الجدران المائية عموديًا على الجدار الداخلي لجدار الفرن ، وهي تستخدم بشكل أساسي لامتصاص الحرارة المشعة المنبعثة من اللهب وغاز المداخن عالي الحرارة في الفرن ، وهو النوع الرئيسي لسطح التسخين التبخيري بجميع أنواعه من الغلايات الحديثة والمكون الأساسي لدورة دوران مياه الغلايات. بسبب التبريد والحماية لجدار الفرن ، لذا فإن الاسم.
تم تصميم جدار الماء في الأصل ليس للتسخين ، ولكن لتبريد الفرن من التلف الناتج عن درجات الحرارة العالية ، وفي وقت لاحق ، نظرًا لوظيفة التبادل الحراري الجيدة ، فقد استبدل أسطوانة البخار تدريجياً بصفتها جزء التسخين الرئيسي في الغلاية.
سطح التسخين التبخيري ، الذي يتم وضعه على الجدار الداخلي لغرفة المرجل ويتكون من العديد من الأنابيب المتوازية ، وتتمثل وظيفة جدار الماء في امتصاص الحرارة المشعة لللهب أو غاز المداخن عالي الحرارة في غرفة الفرن ، وتوليد البخار أو الماء الساخن في الأنبوب ، وتقليل درجة حرارة جدار الفرن لحماية جدار الفرن.في الغلاية ذات السعة الكبيرة ، تكون درجة حرارة اللهب في الفرن عالية جدًا ، وشدة الإشعاع الحراري كبيرة جدًا ، من أربعين إلى خمسين بالمائة أو أكثر يتم امتصاص الحرارة في الغلاية بواسطة جدار الماء. باستثناء عدد قليل من الغلايات ذات السعة الصغيرة ، تأخذ غلايات أنابيب المياه الحديثة جدار تبريد الماء كسطح التسخين الرئيسي للتبخر.
وفقًا لنوع الهيكل ، هناك ثلاثة أنواع رئيسية من نوع أنبوب الضوء ونوع الغشاء ونوع الأنبوب الشائك ، ويتكون الجدار المائي للأنبوب البصري من صف كامل من الأنابيب الفولاذية غير الملحومة ، والتي لها أبسط هيكل. الجدار عبارة عن الكثير من زعانف الجدار المائي المدرفلة جيدًا لأنبوب اللحام الموضعي معًا ، حتى يصبح سطح تسخين مركب مختومًا ، لا يمكن فقط تحسين ضيق الهواء للفرن ، وتقليل تسرب الهواء ، ولكن أيضًا يمكنه حماية جدار الفرن بشكل أفضل ، بحيث يتم تقليل وزن جدار الفرن ، وتبسيط الهيكل ؛ يكون الجدار المائي للأنبوب الشائك في أنبوب اللحام بالجدار المائي بطول 20 ~ 25 مم ، وقطره 6 ~ 12 مم ، ثم تطبيق البلاستيك المقاوم للحرارة من الكروم ، من أجل تقليل جدار الماء لجزء من امتصاص الحرارة ، وتحسين درجة حرارة منطقة الاحتراق ، ومناسب لحريق الوقود خاصة في المناسبات الصعبة أو بعض أفران الخبث السائل.اضغط لترتيب مكان ، ولديك نوع من إضافة الجدار والجلوس بين وانوع ll (أي التسخين على الوجهين) هو نوعان من جدار تبريد المياه ، الأول يتم تضمينه في الغالب في الجدار الداخلي لجدار الفرن ويمتص الحرارة من جانب واحد ، ويتم تثبيت الأخير في الغالب في منتصف فرن الغلاية الكبير ، يتم فصل الفرن إلى جزأين مستقلين ، يتم تسخينهما على كلا الجانبين.
معامل
| اسم | لوحة الحائط المائية |
| مواد | الكربون الصلب والسبائك والفولاذ المقاوم للصدأ |
| حجم الأنبوب | Φ38 - 76 مم ، أو كما هو مطلوب |
| معيار | ISO ، ASME |
| نموذج | رصع |
| تطبيق | يمكن تركيبه حول غرفة احتراق الغلاية |
سمات
1. تقرير حساب القوة مع معلومات المواد التطبيقية.
2. 100٪ تقرير NDT (فحص غير مدمر) للوحة الفولاذية ، الأنبوب وقضيب اللحام.
3. 100٪ تقرير الفحص بأشعة X-ray (خط اللحام): لضمان جودة المرجل بالكامل.
4. تقرير الاختبار الهيدروليكي: ضمان ضغط العمل القياسي والسلامة
Adavantages
1.ضمان إحكام غلق جدار الفرن وتقليل تسرب الهواء في غرفة الاحتراق.
2. تحقيق التبريد الكامل بالماء في غرفة الاحتراق ، مما يساعد على منع فحم الكوك في حالة الاحتراق المكثف.
3. قدرة تخزين حرارة منخفضة ، تسخين وتبريد سريع لغرفة الاحتراق ، والتي يمكن أن تقصر من وقت التبريد لبدء وتوقف الغلاية.
4. إنها مناسبة لاستخدام جدار فرن وضع الأنبوب ، مما يقلل بشكل كبير من حمل إطار المرجل ويسهل التعليق.
5 مقارنة مع أنبوب الضوء ، تم تحسين قدرة امتصاص الحرارة للأنبوب.
6.تحسين درجة التجميع المسبق لمكونات الغلاية ، وتسهيل وتقليل عبء العمل للتركيب.
الشهادات
تعريف عن الشركة
تأسست في عام 1985 ، Zhangjiagang Hua Dong Boiler Co. ، Ltd (المتاجرة باسم HD Boiler) ، تنتج محطة طاقة ؛صناعي؛الحرارة المهدرةحرق النفايات؛الكتلة الحيوية.الناقل الحراري العضوي والمراجل البخارية الكهربائية.إلى جانب مجموعة شاملة من أسطح التدفئة ، تقدم HD Boiler إلى السوق خدمة فريدة بما في ذلك تصميم المرجل وتصنيعه وتركيبه وصيانته واستبدال أجزاء ضغط الغلاية.
