لوحة الجدار المائي غشاء الغلاية القياسية الأمريكية القياسية لمحطة الطاقة
تفاصيل المنتج
| مواد: | صفائح فولاذية ملونة ، فولاذ | الاستخدام: | عزل البناء |
|---|---|---|---|
| مميزات: | تثبيت سهل | اللون: | حسب الطلب |
| اسم: | لوحة جدار الماء الغشاء | وظيفة: | تزيين الجدران والعزل الحراري |
| إصدار الشهادات: | ISO900/CE/SGS,ASTM,ISO9001 | كثافة: | حسب الطلب |
| إبراز |
ألواح الجدران المائية للغلايات وأنابيب جدران مياه الغلايات,boiler water wall tubes |
||
وصف المنتج

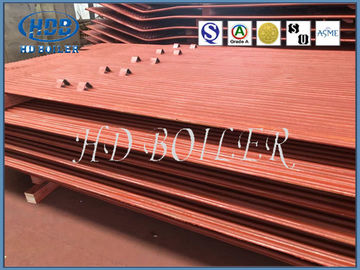

لوحة الحائط الغشاء المائي القياسية الأمريكية HD المرجل لمحطة الطاقة
مقدمة المنتج
تم تصميم جدار الماء في الأصل ليس للتسخين ولكن لتبريد الفرن ضد درجات الحرارة المرتفعة ، وفي وقت لاحق ، نظرًا لوظيفة التبادل الحراري الجيدة ، فقد استبدل الأسطوانة تدريجيًا بصفتها جزء التسخين الرئيسي في الغلاية.
الاسم الكامل لـ "أنبوب جدار الماء" ، "جدار الماء" القديم ، والمعروف أيضًا باسم "الأنبوب الصاعد". عادةً ما يتم وضعه عموديًا على الجدار الداخلي لجدار الفرن ، ويستخدم بشكل أساسي لامتصاص الحرارة المشعة المنبعثة من اللهب و غاز المداخن ذو درجة الحرارة العالية في الفرن ، وهو النوع الرئيسي لسطح التسخين التبخيري للغلايات الحديثة والمكون الأساسي لحلقة دوران المياه في الغلايات ، وله وظيفة تبريد وحماية جدار الفرن.
سطح تسخين بالتبخير يتم ترتيبه على الجدار الداخلي لفرن الغلاية ويتكون من العديد من الأنابيب المتوازية ، وتتمثل وظيفة جدار الماء في امتصاص الحرارة المشعة لللهب ذي درجة الحرارة المرتفعة أو غاز المداخن في غرفة الفرن ، وتوليد البخار أو الماء الساخن في الأنبوب ، وتقليل درجة حرارة جدار الفرن لحماية جدار الفرن.في الغلاية ذات السعة الكبيرة ، تكون درجة حرارة اللهب في الفرن عالية جدًا ، وتكون شدة الإشعاع الحراري كبيرة جدًا من 40 إلى 50 بالمائة أو أكثر يتم امتصاص الحرارة في الغلاية بواسطة جدار الماء. باستثناء عدد قليل من الغلايات ذات السعة الصغيرة ، تستخدم غلايات أنابيب المياه الحديثة جدار تبريد الماء كسطح التسخين التبخيري الرئيسي.
معامل
| اسم | لوحة المياه الغشائية |
| مادة | الكربون الصلب والسبائك والفولاذ المقاوم للصدأ |
| حجم الأنبوب | Φ38 - 76 مم ، أو كما هو مطلوب |
| اساسي | ISO ، ASME |
| نموذج | رصع |
| طلب | يمكن تركيبه حول غرفة احتراق الغلاية |
تفاصيل المنتج
عادةً ما يتم وضع ألواح الجدران المائية ذات المسامير عموديًا على الجدار الداخلي لجدار الفرن ، وهي تستخدم بشكل أساسي لامتصاص الحرارة المشعة المنبعثة من اللهب وغاز المداخن عالي الحرارة في الفرن. جميع أنواع الغلايات الحديثة والمكون الأساسي لدورة دوران مياه الغلايات ، وذلك بسبب كل من التبريد والحماية لجدار الفرن ، لذا فإن الاسم
تم تصميم جدار الماء في الأصل ليس للتسخين ، ولكن لتبريد الفرن من التلف الناتج عن درجات الحرارة العالية ، وفي وقت لاحق ، نظرًا لوظيفة التبادل الحراري الجيدة ، فقد استبدل أسطوانة البخار تدريجياً بصفتها جزء التسخين الرئيسي في الغلاية.
سطح التسخين التبخيري ، الذي يتم وضعه على الجدار الداخلي لغرفة المرجل ويتكون من العديد من الأنابيب المتوازية ، وتتمثل وظيفة جدار الماء في امتصاص الحرارة المشعة لللهب عالي الحرارة أو غاز المداخن في غرفة الفرن ، وتوليد البخار أو الماء الساخن في الأنبوب ، وتقليل درجة حرارة جدار الفرن لحماية جدار الفرن.في الغلاية ذات السعة الكبيرة ، تكون درجة حرارة اللهب في الفرن عالية جدًا ، وشدة الإشعاع الحراري كبيرة جدًا ، من أربعين إلى خمسين بالمائة أو أكثر يتم امتصاص الحرارة في الغلاية بواسطة جدار الماء. باستثناء عدد قليل من الغلايات ذات السعة الصغيرة ، تأخذ غلايات أنابيب المياه الحديثة جدار تبريد الماء كسطح التسخين الرئيسي للتبخر.
سمات
1. تقرير حساب القوة مع معلومات المواد التطبيقية.
2. 100٪ تقرير NDT (فحص غير مدمر) للوحة الفولاذية ، الأنبوب وقضيب اللحام.
3. 100٪ تقرير فحص بأشعة X-ray (خط اللحام): لضمان جودة المرجل بالكامل.
4. تقرير الاختبار الهيدروليكي: ضمان ضغط العمل القياسي والسلامة
Adavantages
1.ضمان إحكام غلق جدار الفرن وتقليل تسرب الهواء في غرفة الاحتراق.
2. تحقيق التبريد الكامل بالماء في غرفة الاحتراق ، مما يساعد على منع فحم الكوك في حالة الاحتراق المكثف.
3. قدرة تخزين حرارة منخفضة ، تسخين وتبريد سريع لغرفة الاحتراق ، والتي يمكن أن تقصر من وقت التبريد لبدء وتوقف الغلاية.
4. إنها مناسبة لاستخدام جدار فرن وضع الأنبوب ، مما يقلل بشكل كبير من حمل إطار المرجل ويسهل التعليق.
5 بالمقارنة مع أنبوب الضوء ، تم تحسين قدرة امتصاص الحرارة للأنبوب.
6.تحسين درجة التجميع المسبق لمكونات الغلاية ، وتسهيل وتقليل عبء العمل للتركيب.
تعريف عن الشركة
تأسست في عام 1985 ، Zhangjiagang Hua Dong Boiler Co. ، Ltd (المتاجرة باسم HD Boiler) ، تنتج محطة طاقة ؛صناعي؛الحرارة المهدرةحرق النفايات؛الكتلة الحيوية.الناقل الحراري العضوي والمراجل البخارية الكهربائية.إلى جانب مجموعة شاملة من أسطح التدفئة ، تقدم HD Boiler إلى السوق خدمة فريدة بما في ذلك تصميم المرجل وتصنيعه وتركيبه وصيانته واستبدال أجزاء ضغط الغلاية.
