أنابيب السخان العارية المنحنية ذات التردد العالي السميكة للغلايات البخارية
تفاصيل المنتج
| نوع دوران الغلاية: | الدوران الطبيعي ، جزء الغلاية | تطبيق: | صيانة المرجل ، أنابيب الغلايات |
|---|---|---|---|
| اسم المنتج: | سخان فائق ذو أنبوب مكشوف عالي التردد للغلاية البخارية | مواد: | سمكا الفولاذ المقاوم للصدأ |
| الاستخدام: | محطة كهرباء صناعية | اسم المنتج: | لفائف أنبوب محمص |
| إبراز |
سخان في المرجل,جهاز إعادة التسخين في محطة توليد الكهرباء |
||
وصف المنتج

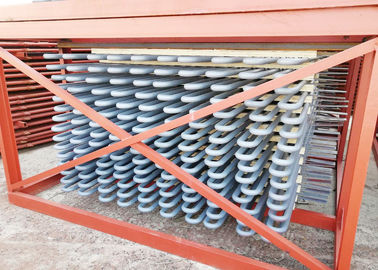

سخان فائق من الفولاذ المقاوم للصدأ ذو أنبوب عاري منحني عالي التردد للغلاية البخارية
مقدمة المنتج
- السخان الفائق هو جزء من غلاية يقوم بتسخين البخار من درجة حرارة التشبع إلى درجة الحرارة الزائدة.يُطلق عليه أيضًا سخان البخار الفائق ، ويمكن تقسيم السخان الفائق إلى نوع الحمل الحراري والنوع الشعاعي والنوع شبه القطري وفقًا لوضع نقل الحرارة ؛ وفقًا لخصائص الهيكل ، يمكن تقسيمه إلى نوع أنبوب سربنتين ونوع الشاشة والجدار النوع والجدار ، وهي مكونة من أنابيب متوازية ومشعب مدخل ومخرج.
- لا تحتوي معظم الغلايات الصناعية على سخانات فائقة لأن العديد من العمليات الصناعية والمرافق الحية تتطلب بخارًا مشبعًا فقط ، وفي محطات توليد الطاقة والقاطرات والمراجل البحرية ، عادةً ما يتم تركيب السخان الفائق لتحسين الكفاءة الحرارية المتداولة لمحطة توليد الطاقة البخارية بأكملها.
المهام
1.السخان الفائق هو البخار المشبع المسخن إلى درجة حرارة معينة لمعدات البخار شديدة التسخين.
2 بعد تسخين البخار المشبع إلى بخار شديد السخونة ، يتم تحسين قدرة تشغيل البخار في التوربينات البخارية ، أي زيادة المحتوى الحراري المفيد للبخار في التوربينات البخارية ، وبالتالي تحسين كفاءة دورة المحرك الحراري.
3.بالإضافة إلى ذلك ، يمكن أن يؤدي استخدام البخار الساخن أيضًا إلى تقليل رطوبة عادم البخار في التوربينات البخارية ، وتجنب تآكل شفرة التوربينات البخارية ، وخلق ظروف مواتية لمزيد من تقليل ضغط عادم البخار والتشغيل الآمن للتوربينات البخارية .
فهم
التغييرات في ظروف تشغيل الغلاية ، مثل مستوى التحميل ، وتغيير الوقود ، وتغيير ظروف الاحتراق ، وما إلى ذلك ، تؤثر جميعها على درجة حرارة بخار مخرج السخان الفائق ، لذلك في غلايات محطة الطاقة هناك وسائل لضبط درجة حرارة بخار مخرج الغلاية لجعلها مستقرة عند القيمة المحددة الوسائل الشائعة المستخدمة هي:
(1) مع مخفض درجة حرارة الماء أو نوع السطح يضبط درجة حرارة البخار مباشرة ؛
(2) مع الموقد المتأرجح لتغيير درجة حرارة دخان مخرج الفرن ؛
(3) مع امتصاص الحرارة لضبط إعادة تدوير الدخان ، عندما يزداد حمل الغلاية ، تزداد قيمة ارتفاع درجة حرارة مدخل ومخرج البخار من سخان التدفق ، بينما تنخفض قيمة ارتفاع درجة حرارة السخان المشع. يتم الجمع بين السخان الفائق والسخان شبه المشع وتكوينهما بشكل صحيح ، ويمكن أن تتغير درجة حرارة البخار الخارج بشكل أقل عندما تتغير ظروف الحمل والاحتراق. سيكون امتصاص الحرارة ومعدل تدفق البخار للأنابيب المتوازية في مكدس السخان الفائق مختلفين في التشغيل. لتجنب ارتفاع درجة الحرارة في الأنابيب الفردية ، يتم تقسيم السخان الفائق إلى عدة مجموعات أنابيب في غلايات كبيرة.يتم خلط البخار من كل مجموعة أنابيب مع صندوق تجميع خارج الفرن ويتم استخدام أنبوب توجيه البخار في تحويل كل مجموعة أنابيب ، وذلك لتجنب الاختلاف المفرط في درجات الحرارة بين كل أنبوب.
اختلافات
| اكتب | مزايا | سلبيات | طريقة الدعم |
| نوع قلادة | 1. دعم هيكلي قوي |
1. انسداد التدفق بالبخار المكثف 2. يحتاج إلى إعادة تشغيل بطيئة لتنقية المياه التي تتراكم في القاع. |
مدعوم من أعلى |
| النوع المقلوب | 1- التصريف المناسب للبخار المكثف | 1. تفتقر إلى الصلابة الهيكلية ، خاصة في تدفق الغاز عالي السرعة | مدعوم من الأسفل |
| أفقي نوع |
1. الصرف السليم 2. صلابة هيكلية جيدة. |
1. إنهم لا ينظرون إلى اللهب مباشرة لذا فهم من نوع الحمل الحراري | عادة ما يتم دعمها في قنوات الغاز العمودية الموازية للفرن الرئيسي. |
انتباه
• يرفع السخونة الزائدة من الكفاءة الكلية بالإضافة إلى تجنب التكثيف المفرط في المراحل الأخيرة من التوربين مما يؤدي إلى تجنب تآكل الشفرة.
• يتم استخدام حرارة غازات الاحتراق من الفرن لإزالة الرطوبة من البخار وتسخين البخار.
• تحتوي السخانات الفائقة عادةً على عدة دوائر أنبوبية بالتوازي مع واحد أو أكثر من الانحناءات الراجعة ، متصلة بين الرؤوس.
• يتم نقل الحرارة من الغازات الساخنة إلى البخار الموجود في السخان الزائد عند درجات حرارة عالية.
• لذلك يتم ترتيب القسم الرئيسي من السخان الفائق في تدفق معاكس وقسم ثانوي في تدفق متوازي لتقليل درجة حرارة إجهاد جدار الأنبوب.
معلومات الشركة
شركة Hua Dong Boiler Co. ، Ltd. هي شركة ذات تقنية عالية متخصصة في تصنيع الغلايات.تأسست في أوائل عام 1985 ، ولديها قاعدتان للتصنيع ، وتغطي هذه الشركة 400.000 بأصول ثابتة تصل إلى 110.000.000 دولار أمريكي.يوجد 1100 موظف من بينهم 150 تقنيًا و 600 عامل لحام مشفر.تحمل Hua Dong تراخيص تصنيع الغلايات من الدرجة A وأوعية الضغط من الدرجة A1 و A2 الصادرة عن الإدارة العامة الصينية لمراقبة الجودة والتفتيش والحجر الصحي ؛كما أنها تحمل طوابع "S" و "U" "NB" الصادرة عن الجمعية الأمريكية للمهندسين الميكانيكيين.في غضون ذلك ، حصلت هذه الشركة على شهادة نظام إدارة الجودة ISO9001 ، SO3834 ، EN12952.
