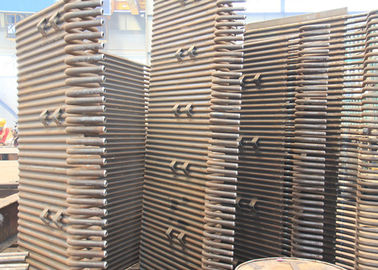

قطع غيار غلايات التبادل الحراري أنابيب المياه الجدار الفولاذ المقاوم للصدأ / سبائك
تفاصيل المنتج
| مواد: | الكربون الصلب وسبائك والفولاذ المقاوم للصدأ | المعالجة السطحية: | رسم |
|---|---|---|---|
| كود HS: | 3215960855 | متاح: | توفير الطاقة |
| اللون: | أحمر / رمادي لون آخر | تخصيص: | حسب الطلب |
| إبراز |
ألواح الجدران المائية للغلايات وأنابيب جدران مياه الغلايات,boiler water wall tubes |
||
وصف المنتج
قطع غيار غلايات التبادل الحراري أنابيب المياه الجدار الفولاذ المقاوم للصدأ / سبائك
وصف المنتج
جدار تبريد الماء هو الجزء الرئيسي للتسخين في الغلاية ، وهو التدفق الداخلي للماء أو البخار ، خارج الحرارة من فرن الغلاية ، يمتص بشكل أساسي حرارة الإشعاع لمنتجات الاحتراق ذات درجة الحرارة العالية في الفرن ، حيث يتحرك وسيط العمل لأعلى ويتم تسخينه ليتبخر.
تُستخدم ألواح الجدران المائية في الغلايات الحديثة لتقليل فقد الحرارة بسبب طبيعتها الضيقة بالغاز وتقليل تكاليف العزل.نقوم بتصنيع ألواح الجدران المائية باستخدام آلات اللحام الأوتوماتيكية ذات الزعانف للأنابيب وثني الألواح الكبيرة الأنبوبية لتحقيق الشكل المطلوب للألواح التي يمكن أن يكون لها كعب ملحوم بالرؤوس.نقوم بتزويد الألواح بفتحات غرف التفتيش المدمجة في الألواح.
الجدران المائية للغلايات عبارة عن جدران غشائية مصنوعة من أنابيب ملحومة مع أو بدون شريط معدني بينهما.تشكل هذه الجدران غلاف غرفة احتراق الفحم.يشار إلى أنابيب جدار الماء أيضًا باسم قسم المبخر ؛تحتوي على ماء في الغالب في صورة سائلة تتبخر تدريجياً مع ارتفاعها في الغلاية.
درجة A الشركة المصنعة للغلاية منخفضة التكلفة لصيانة الجدار المائي لغشاء الغلاية هو السطح الحراري للإشعاع الرئيسي ، ويتم ترتيبه داخل غرفة المرجل ويواصل التبادل الحراري مباشرة مع اللهب ذو درجة الحرارة العالية.أنابيب الحمل الحراري هي السطح الحراري الحراري للغلاية ، مرتبة بين مخرج غرفة الغلاية وسطح الحرارة النهائي وتواصل التبادل الحراري مباشرة مع الأبخرة ذات درجة الحرارة العالية.لوحة الجدار المائي لنظام إعادة تدوير المياه وأنابيب الحمل الحراري هي السطح الحراري الرئيسي للغلاية ، وقطر الأنابيب لكل من أنابيب ستريل المرجل φ51 ~ 60mm المستخدمة بشكل عام ، أيضًا حسب الطلب.
تخصيص
| اسم | لوحة المياه الغشائية |
| مواد | الكربون الصلب والسبائك والفولاذ المقاوم للصدأ |
| حجم الأنبوب | Φ38 - 76 ملم ، تخصيص |
| معيار | ISO ، ASME |
| نموذج | رصع |
| تطبيق | يمكن تركيبه حول غرفة احتراق الغلاية |
المهام
1. جدار تبريد الماء هو الحرارة المشعة ذات درجة الحرارة العالية التي تمتصها لهب حجرة الوقود ، مما يجعل الماء الداخل إلى جدار تبريد الماء يتبخر إلى بخار مشبع.
2. حماية جدار الفرن.تم وضع جدار تبريد الماء من جميع الجوانب لفصل غرفة الاحتراق عن جدار الفرن ومنع احتراق جدار الفرن.
3. قم بتبسيط هيكل جدار الفرن للتثبيت السهل ، وانتبه إلى شبكة الغلاية المضادة للاحتكاك والانفجار.
4. يمكن لأنبوب الجدار المبرد بالماء أن يمتص حرارة الإشعاع بشكل جيد ، وكثافة تبخره تكون 4 أضعاف كثافة أنبوب الحمل الحراري.ستؤدي زيادة أنبوب الجدار المبرد بالماء في الفرن بشكل مناسب إلى تقليل عدد الحمل الحراري وسطح التسخين.
تُستخدم شاشة التبريد بالماء لتمييز جدار تبريد الماء بأنابيب الإضاءة المبكرة ، وجدار تبريد الماء في الغلاية المبكرة عبارة عن أنبوب رأسي حول الفرن ، وجدار تبريد الماء محاط بجدار فرن سميك.يحتوي أنبوب جدار تبريد الماء في الغلاية الحالية على زعانف على كلا الجانبين ويتم توصيل زعنفتين متجاورتين معًا لتشكيل شاشة تبريد المياه ، والتي يتم توزيعها حول الفرن.
مزايا
1.ضمان إحكام غلق جدار الفرن وتقليل تسرب الهواء في غرفة الاحتراق.
2- تحقيق التبريد الكامل بغرفة الاحتراق بالماء ، مما يساعد على منع تكون فحم الكوك في حالة الاحتراق المكثف.
3. السعة الصغيرة لتخزين الحرارة ، التسخين السريع لغرفة الاحتراق والتبريد السريع ، يمكن أن تقصر من وقت التبريد لبدء وتوقف الغلاية.
4. من المناسب استخدام جدار فرن الأنبوب ، والذي يقلل بشكل كبير من حمل إطار المرجل وهو مناسب للتعليق.
5. بالمقارنة مع الأنبوب البصري ، تم تحسين قدرة الأنبوب على امتصاص الحرارة.
6. تم تحسين درجة الدمج المسبق لمكونات الغلاية ، وهو أمر مناسب ويقلل من عبء عمل التثبيت.
مراقبة الجودة
1. مساحة تصنيع 200000 متر مربع
2. 150 مهندساً
3. 600 لحام مشفر
4. 60 مفتشًا مرخصًا (مدربون NDT من المستوى الثالث)
5. تراخيص من الفئة أ لتصميم وتصنيع الغلايات
6. نظام الجودة ISO 9001: 2008
7. شهادة ASME للغلايات الكهربائية
8. ترخيص ختم ASME 'S' و 'U' و NB
ورشة عمل
