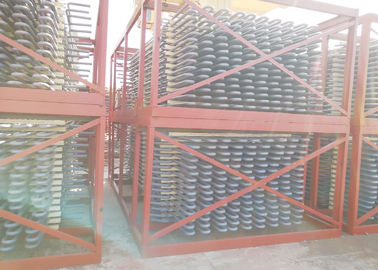

قطع غيار الغلايات الفولاذية المبادل الحراري وإعادة التسخين مبادل حراري يعمل بالفحم
تفاصيل المنتج
| تطبيق: | عنصر التسخين | مواد: | الكربون الصلب والفولاذ المقاوم للصدأ |
|---|---|---|---|
| اللون: | حسب متطلبات العميل | وقود: | تعمل بالفحم والفحم والغاز وتسخين المياه |
| شرط: | جديد | اسم المنتج: | جهاز التسخين وإعادة التسخين في المرجل |
| إبراز |
سخان الحمل الحراري,جهاز إعادة التسخين في محطة توليد الكهرباء |
||
وصف المنتج
قطع غيار الغلايات الفولاذية المبادل الحراري وإعادة التسخين مبادل حراري يعمل بالفحم
وصف المنتج
تعتبر السخانات الفائقة من أهم أجزاء الغلاية التي تعمل على تحسين كفاءة التبادل الحراري.
في الغلاية ، يتمثل دور جهاز التسخين الفائق في تسخين البخار المشبع إلى درجة حرارة معينة من البخار شديد السخونة لتحسين كفاءة محطة الطاقة ، وفي جوهره ، يعمل المكرر على تحسين كفاءة إعادة التدوير لمحطة الطاقة الحرارية.
Superheater هو درجة حرارة البخار فوق نقطة التشبع.
إعادة التسخين هي في الأساس سخان فائق يتسبب في زيادة سخونة البخار من مرحلة الضغط العالي للتوربين ، حيث يتم إرسال البخار المعاد تسخينه إلى مرحلة الضغط المنخفض للتوربين ، عن طريق إعادة تسخين البخار بين التوربينات ذات الضغط العالي والضغط المنخفض ، يمكن زيادة الكفاءة الكهربائية لدورة محطة توليد الكهرباء إلى أكثر من 40 في المائة. يتم استخدام إعادة تدوير التسخين في الغلايات الكبيرة لأنها مجدية اقتصاديًا فقط في محطات الطاقة الكبيرة.
تفاصيل
المحماة
بشكل عام من 30 إلى 60 مم ، أكثر أنواع سخانات التدفق شيوعًا هو أنبوب السربنتين ، ويحتوي على مجموعة أنابيب أكثر كثافة ، تزين في 450 ~ 1000 درجة مئوية من مداخن درجة حرارة غاز المداخن ، وغاز المداخن من التآكل الرأسي والجانبي. ينقل الحرارة إلى الأنبوب عن طريق الحمل الحراري ، ويتم امتصاص بعض الحرارة عن طريق الإشعاع. يتكون السخان الفائق من نوع اللوحة من مجموعة من الشاشات الأنبوبية ، مرتبة في الجزء العلوي من الفرن أو عند المخرج ، تنتمي إلى الإشعاع أو سخان فائق من نوع شبه إشعاعي ، يمتص الأول الحرارة المشعة من لهب الفرن ، بينما يمتص الأخير أيضًا بعض الحرارة الحرارية ، وفي غلايات محطة الطاقة فوق 10 ميجا باسكال ، يشيع استخدام كل من نوع الغربال ونوع السربنتين لزيادة امتصاص الحرارة. السخان الفائق المطبق على الجدار الداخلي للفرن هو سخان فائق الإشعاع ، والذي نادرًا ما يستخدم. يتم استخدام السخان الفائق المثبت على الحائط في غلاية محطة الطاقة ذات السعة الكبيرة لتشكيل جدار الجزء العلوي للفرن والحمل الحراري.تُظهر الصورة ترتيب العديد من السخانات الفائقة. يمكن للغلايات الصناعية ذات السعة الصغيرة مع السخان الفائق تلبية المتطلبات فقط مع السخان الفائق أحادي المرحلة.
إعادة التسخين
يتبع تصميم جهاز إعادة التسخين مخطط التسخين الفائق ، بما في ذلك الحمل الحراري والإشعاع وشبه الإشعاع.
يحتوي جهاز إعادة التسخين الحراري على تدفق عكسي ، وتدفق في اتجاه مجرى النهر ، وتدفق مختلط ، وملف واحد ، وملف مزدوج ، ولفائف متعددة ، ومتوازية ومتداخلة ، ومن النوع الرأسي والأفقي ، الموازي للجدار الأمامي والعمودي على الجدار الأمامي. التي تمتص حرارة الحمل.
يشير التسخين المشع إلى جهاز إعادة التسخين الذي يمتص إشعاع الفرن.
تشير أجهزة إعادة التسخين شبه المشعة (المسخن اللوح) إلى أجهزة إعادة التسخين التي تمتص المزيد من الإشعاع من الفرن (أكثر من نصف الحرارة الإجمالية).
مبدأ اختيار المواد في جهاز التسخين هو نفس مبدأ التسخين الفائق.نظرًا لأن إعادة تسخين البخار أقل من السخان الفائق في قدرة التبريد ، فإن درجة حرارة الجدار التصميمي أعلى عمومًا من درجة حرارة السخان الفائق من نفس مستوى درجة الحرارة ، وتصنع الأنابيب المعدنية في أجهزة إعادة التسخين ذات درجة الحرارة العالية بشكل عام من سبائك الصلب (الأنابيب المعدنية تحتوي على أكثر من 5٪ من السبائك. العناصر). على سبيل المثال ، 12CrlMoV ، والصلب 102 ، sa213-t91 ، sa213-tp304 ، sa213-tp347 ، إلخ.
اختلافات
| اكتب | مزايا | سلبيات | طريقة الدعم |
| نوع قلادة | 1. دعم هيكلي قوي | 1. انسداد التدفق بالبخار المكثف 2. يحتاج إلى إعادة تشغيل بطيئة لتطهير المياه التي تتراكم في القاع. | مدعوم من أعلى |
| النوع المقلوب | 1- التصريف المناسب للبخار المكثف | 1. تفتقر إلى الصلابة الهيكلية ، خاصة في تدفق الغاز عالي السرعة | مدعوم من الأسفل |
| أفقي نوع |
1. الصرف السليم 2. صلابة هيكلية جيدة. |
1. إنهم لا ينظرون إلى اللهب مباشرة لذا فهم من نوع الحمل الحراري | عادة ما يتم دعمها في قنوات الغاز العمودية الموازية للفرن الرئيسي. |
تطبيق
تستخدم لتسخين البخار المشبع ، يمكن أن تصل درجة حرارة البخار إلى 900 درجة مئوية.
ترقيات قدرة السخان الفائق لزيادة توليد الطاقة
