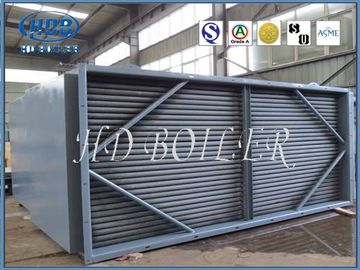

التسخين المسبق للغلايات المصنوعة من الصلب الكربوني بتبادل الحرارة لمحطة الطاقة الصناعية

التسخين الهوائي هو نوع من المعدات التي يمكنها تحسين أداء التبادل الحراري للغلاية وتقليل استهلاك الطاقة.تتمثل وظيفة التسخين المسبق للهواء في تسخين غاز المداخن الذي يتم تفريغه من مداخن الذيل في الغلاية ونقله إلى الهواء قبل دخول المرجل من خلال المبرد ، وذلك لتسخين الهواء مسبقًا لدرجة حرارة معينة.

يتم استخدام مسخن الهواء بشكل عام للغلايات التي تعمل بالفحم في محطة توليد الطاقة ، ويمكن تقسيمها إلى نوع أنبوبي ونوع دوار.يمكن تقسيم النوع الدوار إلى نوع دوار لغطاء الرياح ونوع دوار لسطح التسخين. تستخدم محطات الطاقة عادةً مسخن هواء دوار لسطح التسخين.بشكل عام ، يكون التطبيق في الغلايات مكونًا من جزأين وثلاثة أقسام وأربعة أقسام ، من بينها المقصورة الأربعة التي يتم استخدامها بشكل أكثر شيوعًا في غلايات CFB.

1. جهاز يعمل على زيادة درجة حرارة الهواء قبل إمداد الفرن باستخدام الحرارة من غازات المداخن التي تمر عبر المدخنة.

2. يتم استخدام الحرارة المنقولة بغازات المداخن الخارجة من الموفر للتسخين المسبق للهواء قبل إمداد غرفة الاحتراق.
3. زيادة درجة حرارة الهواء بمقدار 20 درجة مئوية وزيادة كفاءة المرجل بنسبة 1٪.
4. إنها معدات ضرورية لتزويد الهواء الساخن لتجفيف الفحم في أنظمة الوقود المسحوق لتسهيل الطحن والاحتراق المرضي للوقود في الفرن.

مبدأ العمل

بأخذ مسخن الهواء الدوراني كمثال ، يتم توضيح مبدأ التسخين بالهواء.يدور سخان الهواء الدوار ببطء عندما يعمل.سوف يدخل الدخان جانب الدخان من جهاز التسخين المسبق للهواء ثم يتم تفريغه.سيتم امتصاص الحرارة المنبعثة من الدخان بواسطة المبرد الموجود في التسخين المسبق للهواء.بعد ذلك ، يدور التسخين المسبق للهواء ببطء ، ويتحرك المبرد إلى جانب الهواء ، ثم يتم نقل الحرارة إلى الهواء قبل دخول المرجل.

سخان الهواء المطبق في الغلاية هو في الغالب من ثلاث حجرات مع نظام إنذار الحريق ونظام ضبط الخلوص ونظام التحكم في تحويل التردد.يتم استخدام مسخن الهواء على نطاق واسع في نظام غلاية غاز المداخن بسبب استخدامه المريح والتشغيل البسيط والتشغيل الآمن ، ويمكنه تحسين أداء التبادل الحراري لنظام الغلاية.

شهادة

المهام

تحسين الاحتراق وفرضه

يدخل الهواء من خلال المبادل الحراري إلى الفرن ، مما يسرع من عملية التجفيف والاشتعال والاحتراق للوقود ، ويضمن الاحتراق المستقر في الغلاية ويحسن كفاءة الاحتراق.

2 ، تعزيز نقل الحرارة

نظرًا لتحسين الاحتراق في الفرن وتقويته ، وزيادة درجة حرارة الهواء الساخن الذي يدخل الفرن ، فقد تم أيضًا رفع متوسط ​​مستوى درجة الحرارة في الفرن ، وبالتالي يمكن تقوية حرارة الإشعاع في الفرن.

3 ، تقليل فقدان الفرن ، خفض درجة حرارة غاز العادم وتحسين الكفاءة الحرارية للغلاية

بسبب الاحتراق المستقر في الفرن والتبادل الحراري المعزز للإشعاع ، يمكن تقليل فقد الاحتراق الكيميائي غير الكامل.من ناحية أخرى ، فإن مسخن الهواء يستخدم الحرارة المبذر لغاز المداخن لتقليل فقدان غاز العادم ، وبالتالي تحسين الكفاءة الحرارية للغلاية.وفقًا للتجربة ، عندما يرتفع الهواء في جهاز التسخين المسبق بمقدار 1.5 درجة ، يمكن تقليل درجة حرارة غاز العادم بمقدار 1 درجة.بعد تركيب مسخن الهواء في الغلاية ، إذا كان من الممكن رفع درجة حرارة الهواء بمقدار 150-160 درجة بواسطة الحرارة المهدرة ، فيمكن تقليل درجة حرارة غاز العادم بمقدار 110-120 درجة ، ويمكن زيادة الكفاءة الحرارية للغلاية بنسبة 7-7.5٪.يمكن توفير الوقود بنسبة 11-12٪.

4 ، يمكن استخدام الهواء الساخن كمطهر للوقود.

بالنسبة للغلايات ذات الطبقات ، إذا كان هناك هواء ساخن ، فيمكن استخدام أنواع الوقود ذات المحتوى العالي من الرطوبة والرماد.بالنسبة لغلايات محطة الطاقة ، يعد الهواء الساخن وسيلة نقل فحم مجففة ومسحوقة مهمة في نظام مسحوق الشحوم.
