| موك: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| العبوة القياسية: | التعبئة صالحة للابحار |
| فترة التسليم: | 60 يوم عمل |
| طريقة الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على التوريد: | 1set / month |

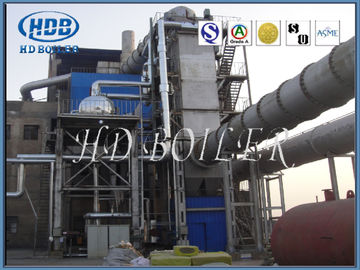

مرجل إعادة تدوير الأحماض المهنية HRSG مع معيار المجلس الوطني ASME
وصف المنتج
مولدات البخار لاسترداد الحرارة هي نوع من وحدات استعادة الحرارة المهدرة التي تستخدم الحرارة المهدرة (بشكل عام من توربينات الغاز) لتوليد البخار.لذلك ، يتم توصيل مولدات بخار استرداد الحرارة بشكل عام بعادم التوربينات الغازية.يتم استخدامها بشكل شائع في محطات الطاقة ذات الدورة المركبة حيث يتم استخدام توربينات الغاز والبخار لتشغيل المولدات.تتضمن الأجزاء الشائعة لمولد بخار استرداد الحرارة ما يلي:
• المدفأة و desuperheater
• حوض بخار ، طبل طيني ، أسطوانة داخلية
• الأنابيب
• حارق مجاري الهواء لإطلاق النار التكميلي
• تفجير الخزان
• المقتصد
• معدات الحرق بما في ذلك موقد مجاري الهواء ونظام إدارة الموقد والموقد التجريبي
• تجاوز المكدس ومكدس العادم ، ومروحة الهواء المانعة للتسرب ، والحواجز ، والأنابيب ، والصمامات وأجهزة التحكم
الاعتبارات
1. يجب أن يكون تصميم وبناء مولد بخار استرداد الحرارة (HRSG) بحيث لا توجد اهتزازات ضارة للأنابيب والأنابيب والغلاف ومجاري التحويل ومكدس العادم تحت أي ظروف تشغيل.
2. يجب أن تكون جميع مكونات نظام HRSG قادرة على التصريف بالكامل.يجب توفير مصارف منخفضة النقاط لجميع العبوات والقنوات والأنابيب ومجموعات الملفات.يجب توصيل جميع وصلات التصريف المتوفرة على مجموعات الملفات معًا لتوفير نقطة تجميع واحدة.
3. يجب اعتماد الحرق التكميلي حسب الحاجة ويمكن تحقيقه بواسطة محارق مجاري الهواء.
4. إذا تم تصميمها وصنعها وفقًا لـ ASME BPVC ، فيجب على الشركة المصنعة الحصول على شهادات المواد لجميع المكونات ، وجميع أختام وشهادات الرموز المطلوبة.
5. يجب تحديد موقع عناصر السخان الفائق ودعمها لمنع الاهتزاز والترهل وعدم المحاذاة
6. للحصول على كفاءة أكبر ، يجب توفير مقتصدات بشكل عام كجزء من HRSG.
المقياس التقني
| قدرة خط إنتاج الأسمنت طن / د | 1000 | 2500 | 5000 | 10000 | |
| تدفق مدخل الغلاية Nm3 / h | فرن (أمامي) | 60000 | 88000 | 243000 | 472000 |
| فرن (ذيل) | 76000 | 170000 | 328000 | 612000 | |
| درجة حرارة غاز مدخل الغلاية ℃ | فرن (أمامي) | 370 | 360 | 380 | 390 |
| فرن (ذيل) | 360 | 320 ~ 360 | 330 | 330 | |
| معدل التبخر t / h | فرن (أمامي) | 5.8 | 7.25 | 24 | 50 |
| فرن (ذيل) | 7.5 | 10 ~ 15.8 | 20 ~ 24.6 | 35.5 | |
| تصنيف ضغط البخار Mpa | فرن (أمامي) | 1.25 | 1.25 | 1.25 | 1.25 |
| فرن (ذيل) | 1.25 | 1.25 | 1.25 | 1.25 | |
| درجة حرارة البخار المقدرة ℃ | فرن (أمامي) | 340 | 330 | 350 | 360 |
| فرن (ذيل) | 340 | 300 ~ 340 | 310 | 310 | |
| هيكل المرجل | فرن (أمامي) | رأسي | رأسي | رأسي | رأسي |
| فرن (ذيل) | رأسي | الرأسي والأفقي | الرأسي والأفقي | رأسي | |
مراقبة الجودة
1. مساحة تصنيع 200000 متر مربع
2. 150 مهندساً
3. 600 لحام مشفر
4. 60 مفتشًا مرخصًا (مدربون NDT من المستوى الثالث)
5. تراخيص من الفئة أ لتصميم وتصنيع الغلايات
6. نظام الجودة ISO 9001: 2008
7. شهادة ASME للغلايات الكهربائية
8. ترخيص ختم ASME 'S' و 'U' و NB
إدخال الشركة
تأسست في عام 1985 ، Zhangjiagang Hua Dong Boiler Co. ، Ltd (المتاجرة باسم HD Boiler) ، تنتج محطة طاقة ؛ صناعي؛ الحرارة المهدرة حرق النفايات؛ الكتلة الحيوية. الناقل الحراري العضوي والمراجل البخارية الكهربائية. إلى جانب مجموعة شاملة من أسطح التدفئة ، تقدم HD Boiler إلى السوق خدمة فريدة بما في ذلك تصميم المرجل وتصنيعه وتركيبه وصيانته واستبدال أجزاء ضغط الغلاية.
|
|
