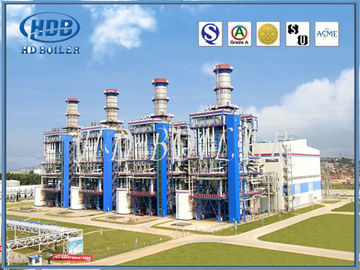

مولد بخار استرداد الحرارة HRSG مطلي بالسبائك ، غلاية بخار لاستعادة الحرارة
تفاصيل المنتج
| الاستخدام: | محطة الصناعة والطاقة | الضغط: | ضغط منخفض / متوسط / مرتفع |
|---|---|---|---|
| تطبيق: | تدفئة / ماء ساخن | مواد: | سبيكة |
| المعالجة السطحية: | رسم | الأسعار: | قابل للتفاوض |
| إبراز |
غلايات استرداد الحرارة المفقودة والمراجل الصناعية ومولدات البخار لاستعادة الحرارة,industrial boilers and heat recovery steam generators |
||
وصف المنتج
مولد بخار استرداد الحرارة HRSG مطلي بالسبائك ، غلاية بخار لاستعادة الحرارة
مقدمة المنتج ▷
- يتكون مولد بخار استرداد الحرارة HRSG من أسطوانة ، وغطاء متحرك ، ومداخن فم الفرن ، ومداخن مائل من قسم واحد ، ومداخن مائل من قسمين ، ومداخن نهاية قسم واحد ، ومداخن نهاية قسمين ، وأنبوب تغذية (زلق تغذية) ، وحوض أكسجين ، وجهاز ختم النيتروجين وسدادة النيتروجين ، وفتحة التفتيش ، والضغط التفاضلي وجهاز الضغط ، ودعم المداخن وشماعات.
- يتم تقسيم HRSG إلى ست حلقات دائرية.تتكون كل حلقة دائرية من أنبوب لأسفل وأنبوب رفع.يتم إدخال كل قسم من مياه تغذية المداخن من الأسطوانة عبر الأنبوب السفلي إلى الرأس السفلي لكل مدخنة ويدخل كل سطح تسخين.بعد تسخين السطح ، يتم توليد البخار في مدخل المدخل ، ثم يتم إدخاله في الأسطوانة بواسطة الناهض.كل مدخنة ذات حواف.
الميزات ▷
- يتم إرسال غاز المداخن عالي الحرارة المنبعث من احتراق الفحم إلى مدخل غلاية حرارة النفايات عبر المدخنة ، ثم يتدفق عبر المبادل الحراري والمبخر والموفر ، وأخيراً يتم تفريغه في الغلاف الجوي من خلال المدخنة.
- تتراوح درجة حرارة غاز العادم بشكل عام بين 150 و 180 درجة مئوية ، وغاز المداخن تستخدم الحرارة المنبعثة من درجة الحرارة المرتفعة إلى درجة حرارة العادم لتحويل الماء إلى بخار.
- يدخل ماء تغذية الغلاية أولاً إلى الموفر ، ويمتص الماء الحرارة في الموفر ليرتفع إلى درجة حرارة تشبع أقل قليلاً من ضغط أسطوانة البخار لدخول الأسطوانة.بعد أن يتم خلط الماء الداخل إلى الأسطوانة مع الماء المشبع في الأسطوانة ، يدخل الأنبوب المتساقط أسفل الأسطوانة إلى المبخر لامتصاص الحرارة والبدء في إنتاج البخار.
- عادة ما يتحول جزء فقط من الماء إلى بخار ، لذلك يتدفق خليط البخار والماء في المبخر..يترك خليط الماء والبخار المبخر ويدخل إلى الأسطوانة العلوية.
- يتم فصل الماء بواسطة معدات فصل البخار عن الماء.
- يسقط الماء في خزان الماء للأسطوانة ويدخل الأنبوب السفلي لمواصلة امتصاص الحرارة.يدخل البخار في السخان الفائق من الجزء العلوي من الأسطوانة ويمتص الحرارة لجعل البخار المشبع يتحول إلى بخار شديد السخونة.
- وفقًا للمراحل الثلاث لعملية إنتاج البخار ، هناك ثلاثة أسطح للتدفئة ، وهي الموفر ، والمبخر ، والمسخن الفائق ، إذا لم يكن مطلوبًا سوى البخار المحمص ، فلا يلزم سوى البخار المشبع ، وقد لا يتم تثبيت السخان الفائق.عند إعادة تسخين البخار ، يمكن إضافة جهاز إعادة التسخين.
مبدأ العمل ▷
- يتم حرق الوقود والغاز والفحم لإنتاج غاز مداخن عالي الحرارة لإطلاق الحرارة.
- يدخل غاز المداخن ذو درجة الحرارة العالية إلى الفرن أولاً ، ثم يدخل إلى جهاز استرداد الحرارة المفقودة لصندوق الدخان الأمامي ، ثم يدخل أنبوب الألعاب النارية ، وأخيراً يدخل جهاز استرداد الحرارة المفقودة في مداخن صندوق الدخان الخلفي.
- يصبح غاز المداخن غاز مداخن منخفض الحرارة ويتم تصريفه في الغلاف الجوي من خلال المدخنة.
- هذا النوع من الغلايات ذو كفاءة عالية في استخدام الطاقة لأن غلاية الحرارة المهدرة تزيد بشكل كبير من الاستفادة من الحرارة المنبعثة من احتراق الوقود.
المعلمات ▷
| قدرة خط إنتاج الأسمنت طن / د | 1000 | 2500 | 5000 | 10000 | |
| تدفق مدخل الغلاية Nm3 / h | فرن (أمامي) | 60000 | 88000 | 243000 | 472000 |
| فرن (ذيل) | 76000 | 170000 | 328000 | 612000 | |
| درجة حرارة غاز مدخل الغلاية ℃ | فرن (أمامي) | 370 | 360 | 380 | 390 |
| فرن (ذيل) | 360 | 320 ~ 360 | 330 | 330 | |
| معدل التبخر t / h | فرن (أمامي) | 5.8 | 7.25 | 24 | 50 |
| فرن (ذيل) | 7.5 | 10 ~ 15.8 | 20 ~ 24.6 | 35.5 | |
| تصنيف ضغط البخار Mpa | فرن (أمامي) | 1.25 | 1.25 | 1.25 | 1.25 |
| فرن (ذيل) | 1.25 | 1.25 | 1.25 | 1.25 | |
| درجة حرارة البخار المقدرة ℃ | فرن (أمامي) | 340 | 330 | 350 | 360 |
| فرن (ذيل) | 340 | 300 ~ 340 | 310 | 310 | |
| هيكل المرجل | فرن (أمامي) | رأسي | رأسي | رأسي | رأسي |
| فرن (ذيل) | رأسي | الرأسي والأفقي | الرأسي والأفقي | رأسي | |
ملف الشركة ▷
- شركة Hua Dong Boiler Co. ، Ltd. هي شركة ذات تقنية عالية متخصصة في تصنيع الغلايات.تأسست في أوائل عام 1985 ، ولديها قاعدتان للتصنيع ، وتغطي هذه الشركة 400.000 بأصول ثابتة تصل إلى 110.000.000 دولار أمريكي.يوجد 1100 موظف من بينهم 150 تقنيًا و 600 عامل لحام مشفر.
- تشتمل غلايات "Hua Dong" على غلايات المرافق ، ومراجل HRSG ، ومراجل تعمل بالفحم والنفط (الغاز) ، ومراجل بخار / ماء ساخن تعمل بالفحم والقمامة ، ومراجل ناقل حراري عضوي ، وما إلى ذلك ، وغلاية قطع الغيار (المقتصد ، الأنبوب الزعانف ، الرأس ، أسطوانة البخار ، السخان الفائق ، لوحة الجدار المائي ، التسخين المسبق للهواء ، فاصل الأعاصير ، إلخ ، والتي تستخدم على نطاق واسع في توليد الطاقة ، وإمدادات الحرارة ، والهندسة الكيميائية ، والمنسوجات ، والأغذية ، والورق ، وبناء الطرق والبلاستيك والمطاط والصناعات الخشبية.
- تحمل Hua Dong تراخيص التصنيع للغلايات من الدرجة A وأوعية الضغط من الدرجة A1 و A2 الصادرة عن الإدارة العامة الصينية لمراقبة الجودة والتفتيش والحجر الصحي ؛كما أنها تحمل طوابع "S" و "U" "NB" الصادرة عن الجمعية الأمريكية للمهندسين الميكانيكيين.في غضون ذلك ، حصلت هذه الشركة على شهادة نظام إدارة الجودة ISO9001 ، SO3834 ، EN12952.
