| موك: | 1 مجموعة |
| العبوة القياسية: | التعبئة البحر للتصدير |
| فترة التسليم: | 40 يوما |

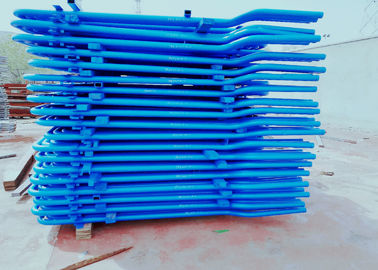

سخان الغلاية وإعادة التسخين كنظام تدفئة
وصف
ملخص
بالنسبة لمرجل محطة الطاقة ، فهي طريقة حاسمة لزيادة الاقتصاد الحراري لمحطة الطاقة الحرارية من خلال تحسين معامل البخار المحمص.زيادة معاملات البخار المحمص محدودة بالمواد المعدنية.يجب أن يتأكد تصميم السخانات الفائقة من أن درجة حرارة الجدار الخارجي لأنابيب سطح التسخين أقل من درجة الحرارة المسموح بها لمقاومة أكسدة الفولاذ ، وفي الوقت نفسه التأكد من قوتها الميكانيكية.مع تطوير المواد المعدنية المستخدمة في الغلايات ، تطبق غلايات محطة pwoer في بلدنا بالفعل ضغطًا مرتفعًا ودرجة حرارة عالية (9.8MPa ، 540 درجة) ومعلمات ضغط فائقة (13.7 ميجا باسكال ، 540 و 555 درجة) ، وقد طورت ضغطًا دون الحرج المعلمات (16.7 ميجا باسكال ، 540 و 555 درجة).تطبق الكثير من الغلايات الآن معلمات ضغط فوق الحرج (24.5 ميجا باسكال ، 540-570 درجة) ، وحتى وحدات قليلة جدًا تطبق معايير ضغط ودرجة حرارة أعلى.
مع زيادة ضغط البخار ، من أجل تقليل الرطوبة البخارية لذيل التوربينات البخارية وكذلك تحسين الاقتصاد الحراري لمحطة الطاقة ، يتم استخدام نظام إعادة التسخين الأوسط على نطاق واسع في محطة الطاقة عالية المعلمات ، على سبيل المثال إرسال عادم الضغط العالي في التوربينات البخارية مرة أخرى لإعادة تسخينها في المرجل إلى درجة حرارة عالية ، ثم إعادة إرسالها مرة أخرى إلى أسطوانة الضغط المتوسط والضغط المنخفض للتوربين البخاري ، وتتمدد وتعمل.يسمى عنصر إعادة التسخين بإعادة التسخين.
تفاصيل
• يرفع السخونة الزائدة من الكفاءة الكلية بالإضافة إلى تجنب التكثيف المفرط في المراحل الأخيرة من التوربين مما يؤدي إلى تجنب تآكل الشفرة.
• يتم استخدام حرارة غازات الاحتراق من الفرن لإزالة الرطوبة من البخار وتسخين البخار.
• تحتوي السخانات الفائقة عادةً على العديد من الدوائر الأنبوبية بالتوازي مع واحد أو أكثر من الانحناءات المرتجعة ، المتصلة بين الرؤوس.
• يتم نقل الحرارة من الغازات الساخنة إلى البخار الموجود في السخان الزائد عند درجات حرارة عالية.
• لذلك يتم ترتيب قسم البروماري من السخان الفائق في تدفق معاكس وقسم ثانوي في تدفق متوازي لتقليل درجة حرارة إجهاد جدار الأنبوب.
مبدأ
• مبدأ التسخين الفائق يشبه أنابيب توليد البخار في الغلاية.
• تكتسح الغازات الساخنة عند درجة حرارة عالية أنابيب السخان الفائق وترفع درجة حرارة البخار الذي يعتمد حجمه على درجة حرارة الغاز الخارج تاركًا السخان الفائق وسرعة الغاز.
طلب
تستخدم لتسخين البخار المشبع ، يمكن أن تصل درجة حرارة البخار إلى 900 درجة مئوية.
ترقيات قدرة السخان الفائق لزيادة توليد الطاقة
أرسل إلينا البيانات الفنية المطلوبة ، مثل سعة البخار ، والضغط ، ودرجة الحرارة المطلوبة وما إلى ذلك. وسوف نقوم بالتصميم وفقًا لذلك.
اختلافات
| يكتب | مزايا | سلبيات | طريقة الدعم |
| نوع قلادة | 1. دعم هيكلي قوي | 1. انسداد التدفق بالبخار المكثف 2. يحتاج إلى إعادة تشغيل بطيئة لتطهير المياه التي تتراكم في القاع. | مدعوم من أعلى |
| النوع المقلوب | 1- التصريف المناسب للبخار المكثف | 1. تفتقر إلى الصلابة الهيكلية ، خاصة في تدفق الغاز عالي السرعة | مدعوم من الأسفل |
| أفقي نوع |
1. الصرف السليم 2. صلابة هيكلية جيدة. |
1. إنهم لا ينظرون إلى اللهب مباشرة لذا فهم من نوع الحمل الحراري | عادة ما يتم دعمها في قنوات الغاز العمودية الموازية للفرن الرئيسي. |
|
|
