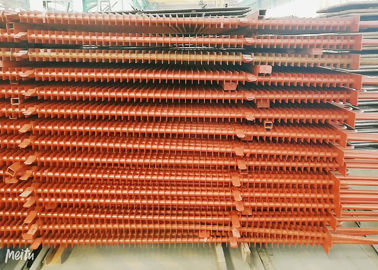

مبرد هواء غلاية غير ملحوم مقذوف أنبوب H زعنفة لاستخدام غلاية المقتصد
تفاصيل المنتج
| اكتب: | حلزوني ، نوع H ، مسنن | تطبيق: | قطع غيار السخان ، مبادل حراري |
|---|---|---|---|
| مادة الزعنفة: | الألومنيوم والنحاس والصلب وغيرها ، الكربون الصلب ، الفولاذ المقاوم للصدأ | مادة الأنبوب: | الفولاذ المقاوم للصدأ ، الفولاذ الكربوني |
| التعبئة: | ابحار التعبئة من أنبوب الزعنفة | اسم: | أنبوب زعنفة مبادل حراري |
| إبراز |
أنبوب زعنفة حلزونية,أنبوب زعنفة مبادل حراري |
||
وصف المنتج
قطع غيار الغلاية أنبوب زعنفة الغلاية H نوع الأنبوب ذو الزعانف أنبوب الزعانف الحلزونية
تحافظ عناصر المبادل الحراري للأنبوب ذو الزعانف من النوع H على قدرة عالية على نقل الحرارة ، وتمتلك خصائص تنظيف ذاتي فائقة وتحتفظ بالقدرة على التأثير في استرداد الحرارة المفقودة من غاز المداخن في تجديدات الغلايات.يتناسب معامل نقل الحرارة الحراري مع ميل الزعانف ، ولكنه يتناسب عكسياً مع ارتفاع الزعنفة وعرض الزعنفة.ترتبط قدرة نقل الحرارة المتكاملة بكفاءة الزعانف ومعامل نقل الحرارة بالحمل الحراري ونسبة الزعانف.يزداد انخفاض الضغط مع زيادة ارتفاع الزعنفة وعرض الزعنفة.
أنواع يمكننا تصنيعها
زعنفة H (غير القابل للصدأ)
حلزوني (غير القابل للصدأ)
أنبوب مكشوف (غير القابل للصدأ)
حلزوني (CS)
زعنفة H (فولاذ ND)
متكامل (CS)
H زعنفة (CS)
مسنن (CS)
مبدأ
• أنبوب الزعنفة H هو نوع من أجزاء الغلاية ، بحيث يكون له تماثلان دائريان من الصلب يتم لحامهما على أنابيب الفلورسنت لتشكيل زعانف شكل إيجابي يشبه إلى حد كبير الحرف "H" ، وهذا ما يسمى أنبوب H-fin.يستخدم H-الموفر على نطاق واسع في غلايات المرافق ، والغلايات الصناعية ، والطاقة البحرية ، مثل ذيل مكونات المبادل الحراري.
• عمليات اللحام المقاومة للفلاش H-الموفر المستخدمة ، ودرزة اللحام بعد معدل الانصهار العالي ، وقوة شد اللحام ، ولديها موصلية حرارية جيدة.يمكن لـ H-الموفر أيضًا تصنيع أنابيب زعنفة من النوع "H double H" ذات الأنبوب المزدوج ، وهيكلها الصلب ، ويمكن تطبيقها على مناسبة صف أنابيب أطول.
التفاصيل
من أجل تحسين كفاءة التبادل الحراري وتمديد نقل الحرارة السطحية ، تم استخدام الأنابيب ذات الزعانف من النوع H على نطاق واسع في الغلايات واستعادة الحرارة المفقودة في السنوات الأخيرة.يتم اشتقاق الأنابيب ذات الزعانف من النوع H بشكل كبير من الأنابيب ذات الزعانف المستطيلة.بسبب هيكل الأخدود الفريد على سطح الزعنفة ، تتميز الأنابيب ذات الزعانف من النوع H بأداء ممتاز في مقاومة التآكل والقاذورات.
بنية
يمكن تعديل منتجاتنا وفقًا لاحتياجات عملائنا والوضع ، فنحن نصمم ونصنع أنابيب H-fin آمنة وموثوقة وفعالة. أكملت HD BOILER أيضًا أنظمة ضمان جودة المنتج المستقلة. إنتاج أنابيب H-fin مع كفاءة عالية في نقل الحرارة ، لديهم مقاومة لغازات المداخن ومصممة لمساحة صغيرة.
المعايير الفنية
| العنصر | أنبوب القاعدة OD (مم) |
سمك الأنبوب الأساسي (مم) | ارتفاع الزعنفة (مم) | سمك الزعنفة (مم) | زعنفة الملعب (مم) |
| نطاق | 25.4 مم ~ 1600 مم | 2.5 مم ~ 40 مم | 0.5 مم ~ 20.0 مم | 0.5 مم ~ 3.0 مم | 5 مم ~ 25.4 مم |
| مادة | الكربون الصلب وسبائك الصلب والفولاذ المقاوم للصدأ | ||||
| طول | 0 <لتر 12000 | ||||
| منتج | أنبوب H-fin |
| أنبوب القاعدة | ملحومة أو غير ملحومة |
| مادة | الكربون الصلب وسبائك الصلب والفولاذ المقاوم للصدأ والسبائك غير الحديدية وسبائك النيكل. |
| تطبيق | موفر H ، مبخر H ، سخان H ، سخان هواء H وما إلى ذلك. |
مراقبة الجودة
1. اختبار التأثير وتقرير حساب القوة مع معلومات المواد المطبقة.
2. 100٪ تقرير NDT (فحص غير مدمر) للوحة الفولاذية والأنبوب والقطب الكهربي
3. تقرير فحص الأشعة السينية والأشعة واختبار اختراق السائل (خط اللحام): لضمان جودة المرجل بالكامل
4. تقرير الاختبار الهيدروليكي: ضمان سلامة وضغط العمل القياسي
