| موك: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| العبوة القياسية: | التعبئة الإطار الحديد |
| فترة التسليم: | 30 ~ 50 يوم |
| طريقة الدفع: | L / C ، ويسترن يونيون ، T / T |
| القدرة على التوريد: | 500 طن شهريا |

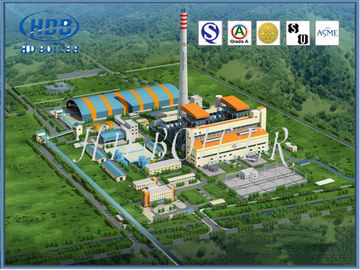

مرجل طبقة مميعة يدور بشكل طبيعي عموديًا لمحطة الطاقة أو الصناعة
مقدمة من CFB Boiler
تستخدم غلاية الطبقة المميعة الحلقية أكثر تقنيات احتراق الفحم النظيف الصناعية.تستخدم غلاية الطبقة المميعة المتداولة الاحتراق المميع ، ويشمل الهيكل الرئيسي غرفة الاحتراق (بما في ذلك منطقة المرحلة الكثيفة ومنطقة الطور المخفف) وفرن الدوران (بما في ذلك فاصل الغاز والصلب عالي الحرارة ونظام المواد المرتجعة) جزأين رئيسيين.مع تقنية احتراق الطبقة المميعة الفقاعية ، تعد تقنية الاحتراق بالطبقة المميعة واحدة من أكبر الاختلافات بين سرعة التشغيل العالية ، وتقوية عملية التفاعل غير المتجانسة للاحتراق وإزالة الكبريت ، مثل قدرة المرجل التي يمكن توسيعها إلى صناعة الطاقة يمكن أن تقبل سعة كبيرة (600 ميغاواط أو أعلى) كان مرجل السرير جيدًا جدًا في حل المشكلة الأساسية مثل الديناميكا الحرارية والميكانيكا وعلوم المواد والمشاكل الهندسية مثل التضخم والتآكل ودرجة الحرارة الزائدة ، وأصبح من الصعب حرق الوقود الصلب (مثل شوائب الفحم والصخر الزيتي والنفايات البلدية والحمأة وغيرها النفايات) استخدام الطاقة للتكنولوجيا المتقدمة.
ميزات المرجل CFB
(1) قم بتثبيت موفر للوقود
التركيب الجزيئي للهيدروكربونات عن طريق معالجة موفر الوقود ، التغيير ، زيادة المسافة بين الجزيئات ، انخفضت الزيادة في عدد لزوجة الوقود الجزيئي الصغيرة ، نتيجة زيت الوقود قبل حرق الانحلال ، المكرر ، لتحسين كبير ، رش في تكون غرفة الاحتراق الداخلية بالكامل في حالة انخفاض احتراق الأكسجين ، وبالتالي يمكن أن يقلل حجم الانفجار لمعدات الاحتراق من 15٪ إلى 20٪ ، وتجنب التخلص من الحرارة في المداخن ، وانخفاض درجة حرارة المداخن 5 ℃ إلى 10 ℃.
يتم معالجة زيت الوقود لمعدات الاحتراق بواسطة جهاز توفير الطاقة ، والذي يمكن أن يوفر 4.87٪ إلى 6.10٪ بسبب كفاءة الاحتراق المحسنة.
قم بإزالة فحم الكوك تمامًا من طرف الحرق ومنع الاسترجاع.
إزالة تراكم البقايا في جدار الفرن بسبب الاحتراق غير الكافي للوقود لتحقيق تأثير حماية البيئة وتوفير الطاقة.
يتم تقليل تلوث الهواء الناتج عن غاز العادم من معدات الاحتراق بشكل كبير.يتم تقليل المكونات الضارة في غاز العادم ، مثل أول أكسيد الكربون (CO) وأكسيد النيتروجين (NOx) والهيدروكربون (HC) ، ويتم تقليل غاز العادم بنسبة تزيد عن 50٪.
في نفس الوقت ، يمكن تقليل محتوى الغبار في غاز العادم بنسبة 30-40٪.
موضع التركيب: مثبت بين مضخة الزيت وغرفة الاحتراق أو الفوهة ، يجب ألا تتجاوز درجة الحرارة المحيطة 360 درجة مئوية.
(2) تثبيت غلاية غاز التكثيف الموفرة للطاقة
يحتوي دخان عادم غلاية الغاز على بخار يصل إلى 18٪ ، ويحتوي على الكثير من الحرارة الكامنة غير المستخدمة ، ودرجة حرارة عادم الدخان مرتفعة ، وفقدان الحرارة المعقول كبير.
لا يزال احتراق الغاز الطبيعي ينبعث منه أكاسيد النيتروجين وكمية صغيرة من ثاني أكسيد الكبريت وملوثات أخرى.
يعد تقليل استهلاك الوقود هو أفضل طريقة لتقليل التكاليف ، ويمكن تركيب موفر غلاية الغاز من نوع التكثيف مباشرة في مداخن الغلاية الحالية ، وإعادة تدوير طاقة غاز المداخن ذات درجة الحرارة العالية ، وتقليل استهلاك الوقود ، والفوائد الاقتصادية واضحة جدًا ، في نفس الوقت ، تكثيف أكسيد النيتروجين امتصاص بخار الماء في غاز المداخن وثاني أكسيد الكبريت وغيرها من الملوثات ، والحد من انبعاثات الملوثات ، له أهمية مهمة لحماية البيئة.
(3) استخدام تكنولوجيا غلايات التكثيف لاستعادة الحرارة المفقودة
في الغلاية التقليدية ، تكون درجة حرارة عادم الدخان بشكل عام 160 ~ 250 ℃ ، والبخار في غاز المداخن لا يزال في حالة ارتفاع درجة الحرارة ، ومن المستحيل التكثيف في الماء السائل وإطلاق الحرارة الكامنة للتبخر.
كما نعلم جميعًا ، يتم حساب الكفاءة الحرارية للغلاية من خلال القيمة الحرارية المنخفضة للوقود دون مراعاة فقد الحرارة للحرارة الكامنة للتبخر في القيمة الحرارية العالية للوقود.
لذلك ، يمكن أن تصل الكفاءة الحرارية للغلايات التقليدية فقط إلى 87٪ ~ 91٪.
وتكثيف غلاية استرداد الحرارة المفقودة ، فإنها تقلل درجة حرارة عادم الدخان إلى 50 ~ 70 ℃ ، واستعادة الحرارة المعقولة بالكامل في غاز المداخن والحرارة الكامنة لتكثيف بخار الماء ، وتحسين الكفاءة الحرارية ؛
يمكن أيضًا إعادة تدوير المياه المكثفة.
(4) يعتمد ذيل الغلاية على تقنية استعادة الحرارة المفقودة لأنابيب الحرارة
الحرارة المهدرة هي الطاقة التي لم يتم استخدامها في معدات استخدام الطاقة في ظل ظروف اقتصادية وتكنولوجية معينة ، أي الطاقة الزائدة عن الحاجة والمهدرة.
وهي تشمل الحرارة المهدرة لغاز النفايات ذات درجة الحرارة العالية ، والحرارة المهدرة لوسط التبريد ، والحرارة المهدرة للغاز العادم ومياه الصرف ، والحرارة المهدرة للمنتجات ذات درجة الحرارة العالية والخبث ، والحرارة المهدرة للتفاعل الكيميائي ، والحرارة المهدرة لغاز العادم القابل للاحتراق ومياه الصرف ، والضغط المتبقي لسائل الضغط العالي.
ووفقًا للمسح ، فإن إجمالي موارد الحرارة المهدرة للصناعات المختلفة تمثل حوالي 17٪ ~ 67٪ من إجمالي استهلاك الوقود ، وتمثل موارد الحرارة المهدرة القابلة للاسترداد حوالي 58٪ من إجمالي موارد الحرارة المهدرة.
مواصفات مرجل CFB
| نموذج | السعة (t / h) |
ضغط (مبا) |
درجة حرارة البخار (ج) |
درجة حرارة مياه التغذية (ج) |
كفاءة إزالة الكبريت (٪) |
| HD-35 / 3.82-م | 35 | 3.82 | 450 | 150 | على الأقل 82 |
| HD-35 / 5.3-م | 35 | 5.3 | 450 | 150 | على الأقل 82 |
| HD-75 / 3.82-م | 75 | 3.82 | 450 | 150 | على الأقل 82 |
| HD-75 / 5.3-م | 75 | 5.3 | 485 | 150 | على الأقل 82 |
| HD-75 / 9.8-M1 | 75 | 9.8 | 540 | 215 | على الأقل 82 |
| HD-130 / 3.82-م | 130 | 3.82 | 450 | 172 | على الأقل 82 |
| HD-130 / 5.3-م | 130 | 5.3 | 485 | 172 | على الأقل 82 |
| HD-130 / 9.8 م | 130 | 9.8 | 540 | 215 | على الأقل 82 |
