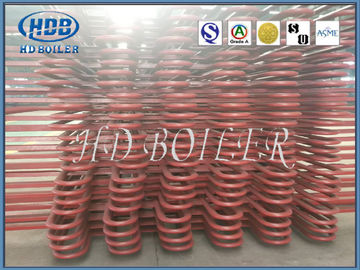

سبائك الصلب المرجل المقتصد الحرارة تبادل جزء شهادة ISO9001
تفاصيل المنتج
| نطاق التطبيقات: | محطة كهرباء حياة صناعية | اكتب: | الدورة الطبيعية / مرة واحدة |
|---|---|---|---|
| شهادة: | ISO ، ASME | وقود: | الفحم / الغاز / الزيت ، حرارة الماء |
| تطبيق: | آلة المرجل | شرط: | الجديد |
| إبراز |
المقتصد محطة الطاقة,المقتصد للمرجل |
||
وصف المنتج
سبائك الصلب المرجل المقتصد الحرارة تبادل جزء شهادة ISO9001
مقدمة المقتصد / مبادل حراري
يتم تثبيت المقتصد على الجزء السفلي من مداخن ذيل الغلاية لإعادة تدوير الحرارة المهدرة للدخان ، وهو جهاز يقوم بتسخين مياه الغلاية في ضغط أسطوانة البخار لسطح تسخين المياه المشبعة ، نظرًا لارتفاع درجة حرارة غاز المداخن ، مما يقلل من درجة حرارة العادم غاز المداخن ، توفير الطاقة ، تحسين الكفاءة ، ما يسمى بـ Economizer. لا يقتصر موفر أنبوب الفولاذ على الضغط ، ويمكن استخدامه كنوع من الغليان ، بشكل عام عن طريق القطر الخارجي لأنبوب الصلب الكربوني 32 ~ 51 مم.تضاف الزعانف والزعانف أحيانًا إلى الأنبوب لتحسين نقل الحرارة.يتكون الموفر الأنبوبي من أنابيب كوع متوازية مرتبة أفقياً (تُعرف باسم أنابيب السربنتين).
تحديد
| وصف | المقتصد المرجل |
| مادة | سبائك الصلب ، الكربون الصلب ، SA210C ، SA213T22 ، إلخ. |
| معيار المواد | ASTM أو EN أو ISO إلخ. |
| البعد | التخصيص |
| وزن |
الحد الأدنى: 10 طن الحد الأقصى: 1000 طن |
| عملية الصهر: | EF + LF + VD |
| معالجة | المواد ← السبيكة ← الدرفلة على الساخن / البارد ← المعالجة الحرارية (التطبيع + التقسية) ← الفحص ← المعالجة بالقطع الخشنة ← UT ← المعالجة الحرارية الثانية ← المعالجة النهائية ← الفحص |
| معيار UT | ASTM A388 أو EN10228 ، إلخ |
المواصفات الفنية
الهيكل المادي
يتكون من جدية من أنابيب الزعنفة الحلزونية ورؤوس المدخل والمخرج والانحناء والإطار وغيرها من الملحقات.
ترتيب الهيكل
في ترتيب خط / متداخلة.
وظيفة
1. المقتصد هو نظام توليد البخار مثل المرجل.عندما يتم تفريغ غاز العادم من أسطوانة المحرك عبر صمام العادم ، فإنه يذهب إلى المرجل لتوليد البخار عن طريق تسخين الماء.
2. بعد أن يمر هذا الغاز من خلال الموفر ، يتم تسخين درجة حرارة غاز العادم المتبقية في الموفر.يساعد على توليد البخار ، ويحسن الكفاءة ويوفر استهلاك الوقود
3. يستخدم المقتصد الحرارة المهدرة من عادم الغلاية ، والتي من الممكن أن تضيع في الغلاف الجوي (في معظم الحالات) للتسخين المسبق لمياه التغذية في الغلاية ، مما يحسن من كفاءة الغلاية ويقلل من تكاليف الوقود.
مزايا
1. يمتص حرارة غاز المداخن ذات درجة الحرارة المنخفضة ، ويقلل من درجة حرارة تصريف الدخان ، ويقلل من فقد الدخان ، ويوفر الوقود.
2. منذ أن يتم تسخين مياه التغذية في الموفر قبل دخول أسطوانة البخار ، يتم تقليل امتصاص الحرارة لمياه التغذية على سطح التسخين ، ويمكن استخدام الموفر لاستبدال جزء من سطح تسخين التبخر بتكلفة أعلى.
3 ، زيادة درجة حرارة مياه التغذية ، في الأسطوانة ستقلل من اختلاف درجة حرارة الجدار ، الإجهاد الحراري المقابل لتقليل ، إطالة عمر خدمة الأسطوانة.
متنوع
المقتصد المرجل فائدة
| 1 | ينتج HDB موفرات لمراجل المرافق ، والتي تشمل الغلايات التي تعمل بالفحم أو الخشب أو الزيت أو أنواع الوقود الصلب الأخرى لإنتاج الكهرباء من بخار الغلاية عالي الضغط. |
| 2 | عادة ما توجد هذه المقتصدات في الممر الخلفي للغلاية وموجهة مع الأنابيب التي تعمل أفقيًا. يمر الماء المغذي للغلاية عبر دوائر الموفر في الاتجاه المعاكس لتدفق الغاز (يسمى التدفق المعاكس). |
| 3 | عادةً ما يتم استخدام الأنابيب المكشوفة لتقليل تلوث الرماد ، ولكن بعض الشركات المصنعة للمعدات الأصلية للغلايات تصمم اقتصاداتها بأنابيب ذات زعانف ، إما حلزونية أو ذات زعانف طويلة. |
| 4 | يمكن أن ينتج HDB عناصر اقتصادية إما بأنابيب عارية أو ذات زعانف لولبية أو طويلة الزعانف ، وإذا كنت تفضل ذلك ، أعد تصميم وحدتك إلى أحد أنواع الأنابيب الأخرى.يمكن لـ HDB أيضًا تصنيع رؤوس بديلة لجميع موفرات غلايات المرافق. |
حزمة المرجل المقتصد
| 1 | يتمتع HDB بقدرات تصنيع فريدة يستفيد منها مهندسو Optimus بشكل كامل عند تصميم اقتصاديات مصانع حامض الكبريتيك والمسخنات الفائقة. |
| 2 | غالبًا ما يسمح هذا بتكوين وحدات Optimus لتحقيق كفاءات أعلى في نقل الحرارة مما يؤدي إلى تقليل متطلبات مساحة السطح ، وبالتالي منتج أقل سعرًا. |
| 3 | يستخدم HDB قدراته في الموقع لزعنفة وثني الأنابيب ، وآلة وتصنيع الرؤوس ، وحفر صفائح الأنابيب ، وقطع وتحضير جميع مواد التغليف ، وتنفيذ جميع أجزاء الضغط ولحام الغلاف. |
| 4 | وهذا يمنح HDB مزيدًا من التحكم في تسلسل التصنيع والجدول الزمني مما ساعدنا على تحقيق سجل رائع لأداء التسليم في الوقت المحدد. |
HRSG المقتصد
| 1 | يتم تكوين المقتصدون لوحدات HRSG الحالية بأنابيب fintub التي تتدلى عموديًا.يحتوي HDB على ملفات مقتصد ملفقة لجميع شركات HRSG OEM تقريبًا ويفهم الميزات الفريدة لكل منها. |
| 2 | في كثير من الحالات ، ترغب المرافق في ترقية اقتصاداتها من الفولاذ الكربوني العادي إلى مادة سبيكة للمساعدة في مقاومة التآكل المتسارع للتدفق (FAC) داخل الرؤوس وانحناءات الأنابيب. |
| 3 | HDB هو متجر شامل لتصنيع المقتصدات لأننا نجهز جميع المواد ونقوم بجميع أجزاء الضغط ولحام المرفقات ، من تشذيب الأنابيب ، وتصنيع الرؤوس ، وتجميع حزمة الملف. |
اختبار
| 1 | يتم استخدام أحدث نوع من آلات الانحناء على شكل حرف U من أجل الانحناء البارد الدقيق للأنابيب. |
| 2 | يتم إجراء الانحناء لجميع أنواع المبادلات الحرارية ، والمكثف ، والموفر ، وأنابيب الغلايات المصنوعة من الفولاذ المقاوم للصدأ غير الملحوم وكذلك الملحومة. |
| 3 | بعد ذلك ، يتم اختبار أنابيب الانحناء على شكل حرف `` U '' بالماء وتخفيف التوتر إذا طلب ذلك. |
| 4 | كما يتم تحضير القطع النموذجية لتحديد تقليل السماكة في جزء الانحناء. |
| 5 | يتم إجراء اختبار اختراق الصبغة على جزء الانحناء بحثًا عن الشقوق والعيوب أو أي نوع من العيوب. |
| 6 | يتم توفير تعبئة خاصة لمنع أي أضرار أثناء النقل. |
