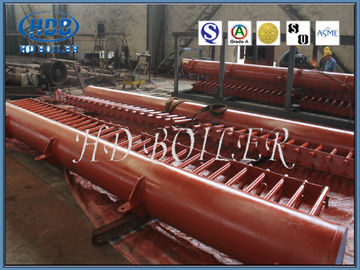

رؤوس مشعب الغلايات المعتمدة من ISO للتبادل الحراري ، رأس ASME في المرجل

رؤوس مشعب الغلايات المعتمدة من ISO للتبادل الحراري ، ASME

وظيفة

صندوق التجميع هو عبارة عن تجهيزات الأنابيب لخلط وسط عمل الغلاية ويضمن تسخينًا موحدًا لوسط العمل. يتكون جدار فرن الغلاية الصناعية عادةً من صفوف وصفوف من الأنابيب (جدار مائي) معًا ، لكن حجم الغلاية الضخم ، والهيكل المعقد ، لا يمكن أن يضمن ذلك كل وسيط العمل في أنبوب سعة امتصاص الحرارة هو نفسه ، الأجزاء المختلفة من امتصاص الحرارة تختلف كثيرًا ، يمكن أن يسمح رأس التثبيت لكل أنبوب يعمل بالداخل بالتقارب هنا ، وإعادة التوزيع إلى المستوى التالي في الأنبوب ، حتى نتمكن من تقليل الانحراف الحراري ، وجعل حرارة متوسطة العمل ، وتدفق التبريد ، والمرجل ، والكفاءة الحرارية للغلاية هي الأمثل لتحسين ؛ بالإضافة إلى ذلك ، يختلف حجم وعدد وتخطيط الأقسام العلوية والمتوسطة والسفلية لأنابيب الغلاية.

من أجل تحسين كفاءة الغلاية ، تم تطوير الغلاية الأنبوبية لزيادة مساحة نقل الحرارة ، حيث يتدفق ماء الوعاء إلى الصندوق السفلي من أسطوانة القدر عبر الأنبوب الهابط ، ويتم توزيعه على كل حزمة أنبوب بواسطة الصندوق.يمتص الماء الموجود في حزمة الأنبوب الطاقة الحرارية باستمرار ، ويتم تجميعه في المربع أعلاه ثم يتدفق مرة أخرى إلى أسطوانة الوعاء ، نسمي صناديق تجميع الصناديق العلوية والسفلية أو صناديق الرأس. جزء مهم من المرجل ، مقسم إلى رأس علوي ورأس سفلي.

تفاصيل

تعتمد الضغوط ودرجات الحرارة التي يجب أن تتحملها الموصلات على المكون الذي تتصل به.يخضع الموصل المتصل بموفر الطاقة أو بألواح الجدران المائية لمتطلبات أقل صرامة على المادة من الموصل المتصل بالمسخنات الفائقة أو أجهزة إعادة التسخين.

اعتمادًا على درجة حرارة وضغط الرؤوس ، تقوم Vallourec بتزويد الأنابيب المصنوعة من الصلب الكربوني إلى الفولاذ عالي السبائك الحديدية مثل T / P91 أو T / P92 ، بأحجام تتراوح من 88.9 مم إلى 406.4 مم.

يتم تصنيع رؤوس توزيع البخار من أنابيب الصلب الكربوني أو سبائك الصلب غير الملحومة.يتم تقديم عناصر مخصصة أو مصممة خصيصًا.يتم تخفيف الضغط عن الرؤوس بعد التصنيع لجعل رؤوس توزيع البخار خالية من الضغوط.وهي عبارة عن رؤوس أنابيب كبيرة تنقل المياه من الواجهات السفلية إلى الناهضين عبر منطقة الاحتراق حيث يتم تسخين الماء جزئيًا إلى بخار من حرارة احتراق الوقود.
