| موك: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| العبوة القياسية: | التعبئة صالحة للابحار |
| فترة التسليم: | 30 يوم عمل |
| طريقة الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على التوريد: | 1 مجموعة / شهر |

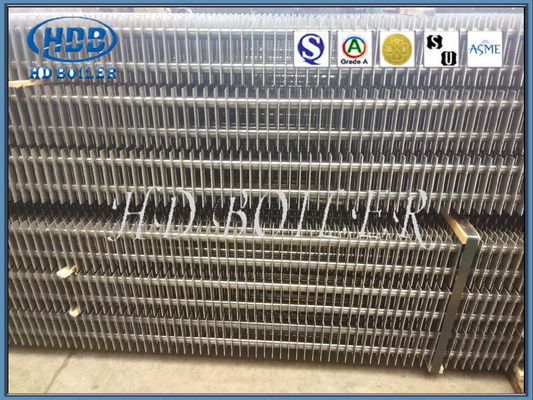

أنبوب زعنفة غلاية مبادل حراري لمحطة توليد الطاقة من سبائك الكربون الفولاذية
تحافظ عناصر المبادل الحراري للأنبوب ذو الزعانف من النوع H على قدرة عالية على نقل الحرارة ، وتمتلك خصائص تنظيف ذاتي فائقة وتحتفظ بالقدرة على التأثير في استرداد حرارة النفايات الناتجة عن غاز المداخن في تجديدات الغلايات.يتناسب معامل نقل الحرارة الحراري مع ميل الزعانف ، ولكنه يتناسب عكسياً مع ارتفاع الزعنفة وعرض الزعنفة.ترتبط قدرة نقل الحرارة المتكاملة بكفاءة الزعانف ومعامل نقل الحرارة بالحمل الحراري ونسبة الزعانف.يزداد انخفاض الضغط مع زيادة ارتفاع الزعنفة وعرض الزعنفة.
التفاصيل
من أجل تحسين كفاءة التبادل الحراري وتمديد نقل الحرارة السطحية ، تم استخدام الأنابيب ذات الزعانف من النوع H على نطاق واسع في الغلايات واستعادة الحرارة المهدرة في السنوات الأخيرة.يتم اشتقاق الأنابيب ذات الزعانف من النوع H بشكل كبير من الأنابيب ذات الزعانف المستطيلة.بسبب هيكل الأخدود الفريد على سطح الزعنفة ، تتميز الأنابيب ذات الزعانف من النوع H بأداء ممتاز في مقاومة التآكل والقاذورات.
بنية
يمكن تعديل منتجاتنا وفقًا لاحتياجات عملائنا والوضع ، فنحن نصمم ونصنع أنابيب H-fin آمنة وموثوقة وفعالة. أكملت HD BOILER أيضًا أنظمة ضمان جودة المنتج المستقلة. إنتاج أنابيب H-fin مع كفاءة عالية في نقل الحرارة ، لديهم مقاومة لغازات المداخن ومصممة لمساحة صغيرة.
المعايير الفنية
| العنصر | أنبوب القاعدة OD (مم) |
سمك الأنبوب الأساسي (مم) | ارتفاع الزعنفة (مم) | سمك الزعنفة (مم) | زعنفة الملعب (مم) |
| نطاق | 25.4 مم ~ 1600 مم | 2.5 مم ~ 40 مم | 0.5 مم ~ 20.0 مم | 0.5 مم ~ 3.0 مم | 5 مم ~ 25.4 مم |
| مواد | الكربون الصلب وسبائك الصلب والفولاذ المقاوم للصدأ | ||||
| طول | 0 <لتر 12000 | ||||
| منتج | أنبوب H-fin |
| أنبوب القاعدة | ملحومة أو غير ملحومة |
| مواد | الكربون الصلب وسبائك الصلب والفولاذ المقاوم للصدأ والسبائك غير الحديدية وسبائك النيكل. |
| تطبيق | موفر H ، مبخر H ، سخان H ، سخان هواء H وما إلى ذلك. |
مراقبة الجودة
1. اختبار التأثير وتقرير حساب القوة مع معلومات المواد المطبقة.
2. 100٪ تقرير NDT (فحص غير مدمر) للوح الصلب والأنبوب والقطب الكهربي.
3. تقرير فحص الأشعة السينية والأشعة γ واختبار اختراق السائل (خط اللحام): لضمان جودة المرجل بالكامل.
4. تقرير الاختبار الهيدروليكي: ضمان سلامة وضغط العمل القياسي.
