جهاز التسخين المسبق للهواء الأنبوبي ذو الجدران الرفيعة من أجل المراجل التي تعمل بالفحم CFB في محطة الطاقة
تفاصيل المنتج
| اكتب: | أنبوبي | اسم: | سخان هواء الغلاية |
|---|---|---|---|
| تطبيق: | محطة الطاقة الحرارية والمراجل الصناعية | مواد: | أنبوب فولاذي رقيق الجدران |
| الوقود: | فحم | ضمان: | سنتان |
| إبراز |
التسخين الهوائي للغلاية,والتسخين الهوائي في محطة الطاقة الحرارية |
||
وصف المنتج
جهاز التسخين المسبق للهواء الأنبوبي الفولاذي ذو الجدران الرقيقة للغلايات التي تعمل بالفحم CFB في محطة الطاقة والصناعة
مقدمة عامة
التسخين الهوائي هو نوع من المعدات التي يمكنها تحسين أداء التبادل الحراري للغلاية وتقليل استهلاك الطاقة.تتمثل وظيفة التسخين المسبق للهواء في تسخين غاز المداخن الذي يتم تفريغه من مداخن الذيل في الغلاية ونقله إلى الهواء قبل دخول المرجل من خلال المبرد ، وذلك لتسخين الهواء مسبقًا لدرجة حرارة معينة.
يتم استخدام مسخن الهواء بشكل عام في الغلايات التي تعمل بالفحم في محطة الطاقة ، ويمكن تقسيمها إلى نوع أنبوبي ونوع دوار.يمكن تقسيم النوع الدوار أيضًا إلى نوع دوار لغطاء الرياح ونوع دوار لسطح التسخين. تستخدم محطات الطاقة عادةً جهاز التسخين المسبق للهواء الدوار لسطح التسخين.بشكل عام ، يكون التطبيق في الغلايات مكونًا من جزأين وثلاثة أقسام وأربعة أقسام ، من بينها المقصورة الأربعة التي يتم استخدامها بشكل أكثر شيوعًا في غلايات CFB.
مبادئ العمل
خذ النوع الدوار كمثال لتوضيح مبادئ العمل لمسخنات الهواء ، عندما تكون قيد التشغيل ، ستكون تدور ببطء ، وسيدخل غاز العادم جانب مدخنة الغاز من التسخين المسبق للهواء ، ثم يتم تفريغه.سيتم امتصاص الحرارة التي يحملها مداخن الغاز بواسطة أضلاع التبريد للتسخين المسبق للهواء ، ثم يدور مسخن الهواء ببطء ، وتعمل أضلاع التبريد على جانب الهواء ، لتوصيل الحرارة إلى الهواء قبل دخول الهواء إلى سخان مياه.
تصنيف
وفقًا لطريقة نقل الحرارة ، يمكن تقسيم التسخين المسبق للهواء إلى نوعين: نوع التوصيل الحراري ونوع التجديد. يزداد سطح التسخين المسبق للهواء الأنبوبي ، مما يؤدي إلى صعوبات في ترتيب سطح تسخين الذيل.لذلك ، تعتمد معظم الوحدات ذات السعة الكبيرة مسخن هواء دوار مدمج وخفيف الوزن.ينقسم التسخين الهوائي عمومًا إلى ثلاثة أنواع: نوع اللوحة والنوع الدوار والنوع الأنبوبي.

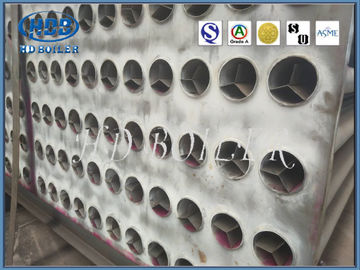

المكون الرئيسي لنقل الحرارة في جهاز التسخين المسبق للهواء الأنبوبي هو أنبوب فولاذي رقيق الجدران.تكون سخانات الهواء الأنبوبية في الغالب مكعبات.الأنابيب الفولاذية مرتبة بشكل عمودي ومتداخلة مع بعضها البعض.كلا الطرفين ملحوم على صفائح الأنبوب العلوية والسفلية. تم تجهيز مسخن الهواء الأنبوبي بصفيحة أنبوب وسيطة في صندوق الأنبوب.يمر غاز المداخن عبر جهاز التسخين المسبق لأعلى ولأسفل الأنبوب ، بينما يمر الهواء عبر جهاز التسخين المسبق أفقيًا لإكمال نقل الحرارة.
يستخدم التسخين المسبق للهواء الأنبوبي على نطاق واسع في غلايات محطات الطاقة والمراجل الصناعية نظرًا لمزاياها المتمثلة في الختم الجيد ، وكفاءة نقل الحرارة العالية ، وسهولة التصنيع والمعالجة.تتمثل أوجه القصور في مسخن الهواء الأنبوبي في الحجم الكبير وسهولة توصيل الرماد لمحتوى الأنبوب الفولاذي والتنظيف الصعب والتآكل السهل
معامل
عنصر التخطيط | تخطيط أفقي | التخطيط العمودي |
| ترتيب الأنبوب | ترتيب متدرج / | ترتيب متدرج / |
| ختم الأنابيب واللوحة | مواد التغليف المقاومة للحرارة / | اللحام |
| مضاد للارتداء | أ ، عندما ينظف الغاز الأنبوب الخارجي ، فإن أنابيب الدخان المرحب بها لها بلاط واقي | |
يتم تصنيف منتجات التسخين المسبق للهواء بالمينا على النحو التالي حسب التطبيق
1.مبادل حراري المينا مصمم لمشاريع تجديد نزع النيتروجين
2.مبادل حراري إينامل لتدوير غلايات الطبقة المميعة ومراجل الفحم المسحوقة
أجزاء مبادل لمحارق القمامة ومراجل الكتلة الحيوية
3.أجزاء مبادل الحرارة للأفران الشبكية ، مثل الأفران الشبكية المتسلسلة .4 أجزاء مبادل الحرارة للغلايات التي تعمل بالغاز ، مثل غلايات الكيروسين ، وأفران فحم الكوك ، وما إلى ذلك.
