SA210A1 الكربون الصلب غشاء المرجل جدار قطع غيار غلايات المياه الكهربائية
تفاصيل المنتج
| ضمان: | سنتان | مواد: | صلب |
|---|---|---|---|
| وظيفة: | سطح التسخين | إصدار الشهادات: | ASME, SGS, ISO9001 |
| إبراز |
ألواح الجدران المائية للغلايات وأنابيب جدران مياه الغلايات,boiler water wall tubes |
||
وصف المنتج

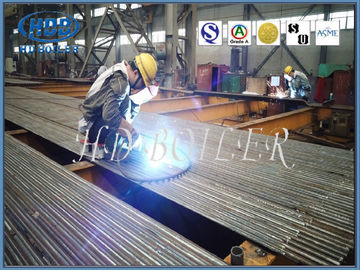

لوحة الجدار الغشائية لماء الغلايات للغلايات التي تعمل بالفحم
الوصف العام: لوحة الجدار المائي الغشاء المرجل
ألواح الجدران المائية هي سطح التسخين الرئيسي للغلايات ، وتتكون من عدد من صفوف الأنابيب الفولاذية ، مرتبة حول زاوية الغلاية.يوجد في الداخل الماء المتدفق أو البخار ، ويتقبل الخارج حرارة اللهب في فرن الغلاية ، ويمتص بشكل أساسي حرارة الإشعاع لمنتجات الاحتراق ذات درجة الحرارة العالية في الفرن.يرتفع سائل العمل فيه ويتبخر بالحرارة.
الاسم الكامل هو أنبوب الجدار المائي ، الاسم القديم هو الجدار المبرد بالماء ، ويسمى أيضًا الناهض.عادة ما توضع عموديًا على الجدار الداخلي للفرن ، وتستخدم لامتصاص الحرارة المشعة بواسطة اللهب وغاز المداخن عالي الحرارة ، وهي الشكل الرئيسي لأسطح التسخين لمختلف الغلايات الحديثة ، وكذلك الأجزاء الأساسية لدائرة دوران المياه .لأن لديهم وظائف تبريد وحماية جدار الفرن ، ما يسمى بألواح الجدران المائية.
عندما تم تصميم جدار الماء في البداية ، لم يكن المقصود تسخينه ، ولكن لتبريد الفرن حتى لا يتضرر بسبب ارتفاع درجة الحرارة. أجزاء التدفئة الرئيسية للغلايات.وهي عبارة عن سطح تسخين بالتبخير يتكون من العديد من الأنابيب المتوازية الموضوعة على الجدار الداخلي لموقد الغلاية.وتتمثل وظائفها في امتصاص الحرارة المشعة عن طريق حريق درجة حرارة عالية أو مداخن غازية في الفرن ، وإنتاج بخار أو ماء ساخن داخل الأنابيب ، وكذلك تقليل درجة حرارة جدار الفرن لحمايته.في الغلايات ذات السعة الكبيرة ، تكون درجة حرارة اللهب في الفرن عالية جدًا وشدة الإشعاع الحراري عالية جدًا.يمتص جدار الماء 40-50٪ أكثر من الحرارة. باستثناء الغلايات ذات السعة الصغيرة ، فإن سطح التسخين التبخيري الرئيسي لمراجل أنابيب المياه الحالية هو جدار الماء.
المعلمات
| اسم المنتج | جدار الماء الغشاء |
| المنطقة التطبيقية | غلاية أنبوب الماء |
| مادة | - الكربون الصلب: 20 # ، 20G ، A195 ، A-1
- سبائك الصلب: 15CrMoG ، T11
|
| اساسي | الصين GB ، ASME |
| درجة الشركة المصنعة | الصين درجة ، ABS مصدق ، TUV مصدق |
| درجة حرارة العمل | درجة حرارة التشبع |
| مواصفات الأنبوب | - الاستخدام الشائع: Φ42، Φ51، Φ57، 60 ملم
- آخر
|
| سماكة الأنبوب | حسب متطلبات العميل |
| الملعب الأنبوبي (سم مكعب) | 95 مم ، 100 مم ، 105 مم ، 110 مم |
| سماكة الصلب المسطحة | حسب متطلبات العميل |
| الانحناء | لوحة الانحناء |
| اللحام | GMAW التلقائي ، المنشار التلقائي |
| اللحام NDT | 100٪ RT على اللحام بعقب الأنبوب |
| ضيق الهواء | ممتاز |
| عمل الطوب | غير مطلوب |
مزايا جدار الماء الغشائي
(1) ضمان إحكام غلق جدار الفرن وتقليل تسرب الهواء في غرفة الاحتراق.
(2) إن تحقيق التبريد الكامل بالماء في غرفة الاحتراق مفيد لمنع فحم الكوك في حالة الاحتراق المكثف.
(3) يمكن تقصير وقت التبريد لبدء وإغلاق الغلايات بسبب قدرتها الصغيرة على تخزين الحرارة وارتفاع درجة الحرارة السريع والتبريد السريع في غرفة الاحتراق.
(4) جدار فرن وضع الأنابيب مناسب ، مما يقلل بشكل كبير من حمل إطار المرجل وهو مناسب للتعليق والرفع.
(5) بالمقارنة مع نوع الأنبوب المكشوف ، تم تحسين قدرة الأنبوب على امتصاص الحرارة.
(6) إنه يحسن درجة التجميع لمكونات الغلاية ، ويسهل ويقلل من عبء عمل التركيب.
تصنيف
إذا كان وفقًا لنوع الهيكل ، هناك ثلاثة أنواع رئيسية: نوع الأنبوب المكشوف ، ونوع الغشاء ، ونوع الأنبوب الوخز. يتكون نوع الأنبوب المكشوف من صف كامل من الأنابيب الفولاذية غير الملحومة مع أبسط هيكل.غشاء الجدار المائي هو نوع من اللحام المشترك للعديد من الأنابيب ذات الزعانف المدلفنة لجدار الماء لتشكيل سطح تسخين مختوم مختوم.لا يمكنها فقط تحسين ضيق الهواء للفرن ، وتقليل تسرب الهواء ، ولكن أيضًا حماية جدار الفرن ، وتقليل وزن جدار الفرن وتبسيط الهيكل.الجدار المائي لأنبوب الحربة هو نوع من الدبوس يبلغ طوله 20-25 مم وقطره 6-12 مم ملحومًا على أنبوب جدار الماء ، ثم يتم تغليفه بالبلاستيك المقاوم للحرارة من خام الكروم لتقليل امتصاص الحرارة في جزء جدار الماء و زيادة درجة حرارة الإحتراقمنطقة.إنها مناسبة للمناسبة التي يكون فيها اشتعال الوقود صعبًا بشكل خاص أو بعض أفران تصريف الخبث السائل.وفقًا للتخطيط ، هناك نوعان من جدار تبريد الماء ؛النوع المثبت بالجدار ونوع التقسيم (أي تسخين مزدوج الجوانب). يتم تضمين الأول في الغالب في الجدار الداخلي لجدار الفرن ، والذي يمتص الحرارة من جانب واحد ؛ يتم تثبيت الجزء الأخير في الغالب في منتصف موقد المرجل الكبير الحجم ، والذي يقسم الفرن بالكامل إلى جزأين منفصلين ويتم تسخينه من كلا الجانبين.
تعريف عن الشركة
تأسست في عام 1985 ، Zhangjiagang Hua Dong Boiler Co. ، Ltd (المتاجرة باسم HD Boiler) ، تنتج محطة طاقة ؛صناعي؛الحرارة المهدرةحرق النفايات؛الكتلة الحيوية.الناقل الحراري العضوي والمراجل البخارية الكهربائية.إلى جانب مجموعة شاملة من أسطح التدفئة ، تقدم HD Boiler إلى السوق خدمة فريدة بما في ذلك تصميم المرجل وتصنيعه وتركيبه وصيانته واستبدال أجزاء ضغط الغلاية.
