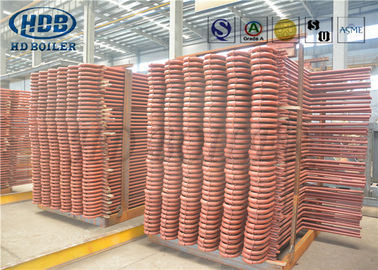

لوحة لفائف التسخين الأولي والثانوي وملف التسخين مع سخان استرداد الغلاية
تفاصيل المنتج
| وقود: | فحم | اكتب: | توفير الطاقة |
|---|---|---|---|
| نطاق التطبيقات: | سخان استرداد المرجل | تخصيص: | حسب الطلب |
| تفتيش: | التفتيش الثالث براتي ASME | إصدار الشهادات: | ISO, ASME,TUV |
| إبراز |
سخان في المرجل,جهاز إعادة التسخين في محطة توليد الكهرباء |
||
وصف المنتج
لوحة ملفات السخان الأولي والثانوي مع السخان الزائد لاستعادة المرجل القياسي ASME
وصف
بالنسبة للغلايات في محطات الطاقة الكبيرة ، فإن سخانات المياه الفائقة وأجهزة إعادة التسخين هي أجزاء ضرورية ، إلى حد كبير ، فقد أدت إلى زيادة سلامة واقتصاد الغلايات.السخانات الفائقة هي أسطح التسخين التي تقوم بتسخين البخار الرئيسي من درجة الحرارة المحترقة إلى درجة الحرارة المفرطة المقدرة ، وأجهزة إعادة التسخين هي أسطح التسخين التي تقوم بتسخين الزيادات من أسطوانة الضغط العالي للتوربينات البخارية إلى درجة حرارة معينة. تتغير أنواع الفحم ، ويتم تعديلها للتأكد من درجة حرارة المخرج عند المستوى المقنن -10- + 5 درجات.
تفاصيل
• يرفع السخونة الزائدة من الكفاءة الكلية بالإضافة إلى تجنب التكثيف المفرط في المراحل الأخيرة من التوربين مما يؤدي إلى تجنب تآكل الشفرة.
• يتم استخدام حرارة غازات الاحتراق من الفرن لإزالة الرطوبة من البخار وتسخين البخار.
• تحتوي السخانات الفائقة عادةً على العديد من الدوائر الأنبوبية بالتوازي مع واحد أو أكثر من الانحناءات المرتجعة ، المتصلة بين الرؤوس.
• يتم نقل الحرارة من الغازات الساخنة إلى البخار الموجود في السخان الزائد عند درجات حرارة عالية.
• لذلك يتم ترتيب قسم البروماري من السخان الفائق في تدفق معاكس وقسم ثانوي في تدفق متوازي لتقليل درجة حرارة إجهاد جدار الأنبوب.
أنواع السخانات الفائقة:
1. السخان الفائق الإشعاعي: وهو أقدم أنواع السخانات الفائقة ويقع فوق أو خلف ضفاف أنابيب المياه لحمايتها من اللهب أو الحريق المباشر.
المعلمات التي تزيد من الحمل الحراري
أ.زيادة تدفق الوقود والهواء (تدفق غاز الاحتراق)
ب.زيادة معدل تدفق كتلة البخار
يعتمد الإشعاع بشكل أساسي على درجة حرارة اللهب.مع زيادة معدل تدفق البخار ، تصبح درجة حرارة الخروج أقل.
سخان سوبر مشع
يتم تعريضها لمصدر الحرارة مما يتطلب تحسين درجات حرارة المعدن.
يتم استخدام سخانات وأجهزة إعادة تسخين فائقة الإشعاع والحرارة للبخار بدرجة حرارة عالية.
ملحق للسخان الفائق بالبخار المشع بدرجة حرارة عالية في الغلاية
إنها مصنوعة من أنابيب تشبه الثعبان (فولاذ كربوني ، سبائك فولاذية أو فولاذ مقاوم للحرارة ، إلخ) وصناديق تجميع ومواد داعمة أخرى.تحتوي الأنابيب عمومًا على 32 أو φ38 أو φ42 أو أنواع أخرى من المواصفات ، وفقًا لاحتياجات المستخدم بشكل منفصل.
أجهزة إعادة التسخين
إنها عاقلة مثل السخانات الفائقة ولكن نظرًا لأن درجة حرارة خروجها أقل قليلاً من السخانات الفائقة وضغطها أقل بنسبة 20٪ -25٪ من السخان الفائق ، فيمكنها تحمل سبائك مادية أقل جودة.
تطبيق:
يتكون سخان البخار الفائق من ملفات أنبوبية كثيفة ويتم وضعه في المدخنة تحت درجة حرارة 450 درجة مئوية - 1000 درجة مئوية.
بالنسبة لسعة غلاية محطة توليد الكهرباء التي تزيد عن 10 ميجا باسكال ، يتم عادة استخدام سخان الصوانى والملفوف.
- جهاز تسخين بدرجة حرارة منخفضة
- سخان الصوانى
- سخان عالي الحرارة
- مبادل حراري من نوع الملف
- سخان البخار
- سخان سقف
مواد
| 1 | تكوين الخامات | الكربون الصلب ، سبائك الصلب أو الفولاذ المقاوم للحرارة ، وصناديق التجميع والمواد الداعمة الأخرى.الأنابيب هي أنواع مخصصة من المواصفات. |
| 2 | نمط التصميم | تخطيط عمودي أو أفقي. |
| 3 | مزايا | المظهر الجميل والحجم والدقة وتقنية الانحناء واللحام من الدرجة الأولى ، ومعدات الكشف من الدرجة الأولى. |
هيكل التصميم
1. تسخين بخار مشبع ، درجة حرارة تصل إلى 900 درجة مئوية.
2. كفاءة عالية ،> 90٪.
3. تسخين عالي السرعة.
4. تصميم مع الفولاذ المقاوم للصدأ.
5. عمر خدمة تصميم طويل ، 15 سنة.
أرسل إلينا البيانات الفنية المطلوبة ، مثل سعة البخار ، والضغط ، ودرجة الحرارة المطلوبة وما إلى ذلك. وسوف نقوم بالتصميم وفقًا لذلك.
تقدم HD Boiler أفضل منشأة في فئتها
Huadong Boiler متخصص في إنتاج مكونات الغلايات المخصصة لمدة 34 عامًا منذ عام 1985. وقد تم استخدام مكونات الغلايات الخاصة بنا في مولدات البخار الصناعية ، والغلايات البخارية ، ومراجل الماء الساخن ، وغلايات البخار الكهربائية ، ومحطات تقليل ضغط البخار ، إلخ.
