مبادل حراري للغلاية ، موفر أنبوب زعنفة حلزوني للغلاية ، وحدة المقتصد في معيار ASME

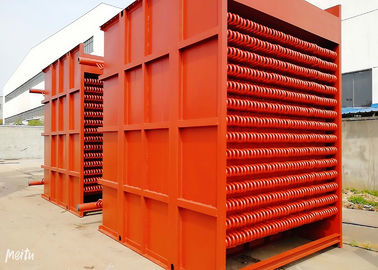

المقتصد الأنبوب ذو الزعانف الحلزونية

يمكن تثبيت المقتصد في الجزء الخلفي من أنبوب غاز العادم لاستعادة حرارة غاز العادم ، وزيادة إنتاج الكهرباء ، وخفض استهلاك الفحم. إن الموفر الأنبوبي ذو الزعانف الحلزوني عبارة عن معدات نقل حرارة جديدة وفعالة ، وهو حل جيد لأنبوب الضوء المقتصد بسبب البلى سيئة وقصر العمر وأوجه القصور الأخرى.

مبادئ العمل

الموفر المرجل هو نوع من المبادلات الحرارية لتسخين مياه التغذية باستخدام حرارة غاز المداخن.يتدفق غاز المداخن القادم من الأنبوب الخارجي لأعلى ولأسفل حيث يقوم بغسل حزمة الأنبوب ، ويمرر الحرارة إلى جدار الأنبوب.يتدفق الماء من أسفل إلى أعلى ، ويمتص الحرارة من جدار الأنبوب ، وتزداد درجة حرارته.بهذه الطريقة لا يمكن فقط نقل الحرارة المعاكس لتوفير استهلاك المعدن ، ولكن أيضًا مفيد لتدفق الماء / البخار والعادم وكذلك تقليل التآكل.مرة أخرى ، تعمل هذه الطريقة جيدًا لتنظيف الغبار.

المهام

يتمثل الأصل في استخدام المقتصدات في تسخين مياه التغذية باستخدام حرارة مبذر غاز المداخن وذلك لتقليل درجة حرارة العادم وزيادة كفاءة الغلاية ، وتوفير استهلاك الوقود ، وهي طريقة تسمية الموفر.في حالة استخدام اقتصاديات الغلايات ، يتم بالفعل تسخين مياه التغذية هنا قبل الوصول إلى سطح تسخين التبخر ، وبالتالي تقل الحرارة على سطح تسخين التبخر وكذلك منطقة التسخين بالتأكيد.يتم وضع المقتصدات المرجل التيار المعاكس.متوسط ​​درجة حرارة مائع العمل أقل من متوسط ​​درجة حرارة الماء المحلول ، ويتم تطبيق التدفق الإلزامي لتهيئة الظروف لتطبيق أنابيب رقيقة الجدار وذات قطر صغير.الهيكل بأكمله ضيق للغاية أيضًا.وبالتالي ، فإن الاختلاف في درجة حرارة نقل الحرارة والفعالية المشتركة في نقل الحرارة أعلى من تلك الخاصة بحزمة أنبوب التبخر بالحمل الحراري التي لها نفس نطاق درجة حرارة الدخان.يمكن لمقتصدات الغلايات أن تحل محل حزم أنابيب التبخر بالحمل الحراري يمكن أن تقلل من استهلاك المعدن بمدى كبير.علاوة على ذلك ، تأتي مياه التغذية الساخنة إلى أسطوانة البخار ، وبهذه الطريقة يمكن أن تقلل من فرق درجة الحرارة بين الماء وجدار أسطوانة البخار ، وفي النهاية تقلل الضغط الحراري لأسطوانة البخار.للأسباب المذكورة أعلاه ، المقتصد الآن هو الأجزاء الأساسية من الغلايات.حتى نتمكن من فصل وظائف الاقتصاديين على النحو التالي:

1. توفير الوقود: يتم وضع المقتصدات في الجزء الخلفي من الغلايات.بهذه الطريقة يمكن أن تقلل من درجات حرارة الدخان والغاز ، وبالتالي توفير الوقود.

2.تحسين ظروف عمل براميل البخار: بسبب المقتصدات ، تزداد درجة حرارة ماء التغذية عند دخول أسطوانة البخار.إنه يقلل من فرق درجة الحرارة بين مياه التغذية وجدار أسطوانة البخار وكذلك الإجهاد الحراري لأسطوانة البخار ، بحيث يحسن ظروف عمل براميل البخار ويزيد من عمر الخدمة.

3. تقليل تكلفة تصنيع الغلاية: حيث يتم تسخين مياه التغذية في المقتصدات في المرجل.يقلل استخدام قطع الغيار ذات درجات الحرارة المنخفضة كمقتصدات للمراجل لاستبدال بعض ألواح الجدران المائية ذات درجة الحرارة العالية من تكلفة تصنيع الغلايات.
