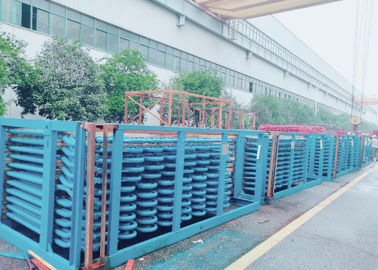

ASME قياسي لفائف أنبوب السخان الكربوني للغلايات من الصلب الكربوني للغلايات

ملف أنبوب التسخين الكربوني الفولاذي للمبادل الحراري لنظام المرجل في محطة الطاقة

تفاصيل

بالنسبة للغلايات في محطات الطاقة الكبيرة ، فإن سخانات المياه الفائقة وأجهزة إعادة التسخين هي أجزاء ضرورية ، إلى حد كبير ، فقد عززت من سلامة واقتصاد الغلايات.السخانات الفائقة هي أسطح التسخين التي تقوم بتسخين البخار الرئيسي من درجة الحرارة المحترقة إلى درجة الحرارة المفرطة المقدرة ، وأجهزة إعادة التسخين هي أسطح التسخين التي تقوم بتسخين الزيادات من أسطوانة الضغط العالي للتوربينات البخارية إلى درجة حرارة معينة. تتغير أنواع الفحم ، ويتم تعديلها للتأكد من درجة حرارة المخرج عند المستوى المقنن -10- + 5 درجات.

بالنسبة للغلايات الكبيرة في محطات الطاقة ، فإن السخانات الفائقة وأجهزة إعادة التسخين تمثل نسبة كبيرة في إجمالي أسطح التدفئة ، يجب ترتيبها في المناطق التي يكون فيها الدخان مرتفعًا.لتحسين كفاءة الدوران الحراري في محطات الطاقة ، هناك حاجة إلى تحسين المعلمات الأصلية للبخار تدريجيًا ، تتطلب زيادة ضغط البخار الزيادة المقابلة في درجة حرارة البخار المحمص ، أو ستكون رطوبة المرحلة الكبيرة من عادم التوربينات البخارية مرتفع جدًا ، مما سيؤثر على سلامته.وبالتالي ، فإن البخار الذي يتدفق من خلال السخانات الفائقة وأجهزة إعادة التسخين هو بخار ذو درجة حرارة عالية ، وأداء نقل الحرارة سيئ للغاية ، مما يحدد أن درجات حرارة جدار الأنبوب للمسخنات الفائقة وأجهزة إعادة التسخين مرتفعة.

خصائص العمل للمسخنات الفائقة وأجهزة إعادة التسخين:

لتحسين الكفاءة الحرارية ، تم زيادة ضغط البخار المحمص من الضغط العالي إلى الضغط دون الحرج وفوق الحرج.ولكن نظرًا لقيود الأداء المعدني ، يتم الاحتفاظ بدرجة حرارة البخار للمسخنات الفائقة وإعادة التسخين في حدود 540-555 درجة.

نظرًا لأن ما يتدفق عبر أنابيب السخانات الفائقة وأجهزة إعادة التسخين هو بخار بدرجة حرارة عالية ، فإن معامل نقل الحرارة الحراري لجدار الأنبوب إلى البخار صغير جدًا ، وأداء نقل الحرارة ضعيف ، وقدرة التبريد للبخار إلى جدار الأنبوب منخفضة.في غضون ذلك ، للتأكد من اختلاف درجة الحرارة المعقولة في نقل الحرارة ، عادةً ما يتم وضع سخانات فائقة السرعة وأجهزة إعادة التسخين في المناطق التي تكون فيها درجات حرارة الدخان مرتفعة ، ودرجة حرارة عمل جدار الأنبوب مرتفعة إلى حد ما ، وبالتالي فإن بيئة العمل الخاصة بأصحاب القلب الفائق وأجهزة إعادة التسخين سيئة للغاية.أجهزة إعادة التسخين على وجه الخصوص ، لأن ضغط البخار المُعاد تسخينه منخفض ، وقدرتها على تبريد الأنابيب أسوأ ، وبالتالي فإن كيفية التأكد من أن الأنبوب المعدني يمكن أن يكون آمنًا للعمل على المدى الطويل هي قضية مهمة عندما يتعلق الأمر بتصميم وتشغيل السخانات الفائقة وأجهزة إعادة التسخين.يسرد الرسم البياني 4-1 الحد الأعلى لدرجات الحرارة المسموح بها للمعادن الشائعة المستخدمة في الغلايات.لتجنب استخدام مستوى أعلى من سبائك الصلب ، عندما يتعلق الأمر بتصميم المسخنات الفائقة وأجهزة إعادة التسخين ، فإن الأنبوب المعدني المستخدم قريب تقريبًا من حدود درجة الحرارة عند العمل.هذه المرة ، إذا كان هناك ارتفاع في درجة الحرارة من 10 إلى 20 درجة ، مما يقلل أيضًا من الضغط المسموح به كثيرًا.لذلك ، يجب الانتباه لتصميم وتشغيل السخانات الفائقة وأجهزة إعادة التسخين في الجوانب التالية:

1.لتأكد من استقرار درجة حرارة البخار عند التشغيل.من المفترض ألا يزيد التباين في درجة حرارة البخار عن + 5- -10 درجات ؛

2. هناك حاجة إلى طريقة موثوقة لضبط درجات الحرارة للمسخنات الفائقة وأجهزة إعادة التسخين عندما تتغير ظروف التشغيل إلى بعض الامتداد للحفاظ على درجات حرارة البخار المقدرة.

3. لتقليل الانحراف الحراري بين الأنابيب المتوازية.
