| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HD Boiler |
| إصدار الشهادات: | ISO9001, SGS,EN, ASME, Grade A |
| رقم الموديل: | لوحة المياه الغشاء |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Negotiable |
| تفاصيل التغليف: | تغليف ابحار |
| وقت التسليم: | 40 يوم عمل |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 800 طن / شهر |
| اكتب: | مواد الحوائط ، أرضيات هندسية | مواد: | سلك فولاذي / سلك غير قابل للصدأ |
|---|---|---|---|
| تطبيق: | لوحة الجدار | المادة الأساسية: | رغوة البولي يوريثين الصلبة |
| الاستخدام: | الجدار الخارجي / الداخلي | وظيفة: | تزيين الجدران والعزل الحراري والعزل الحراري |
| تسليط الضوء: | SA210A1 لوحة جدار مياه الغلاية,SA210A1 جدار المياه لمحطة الطاقة,ألواح الجدران المائية لمحطة الطاقة |
||

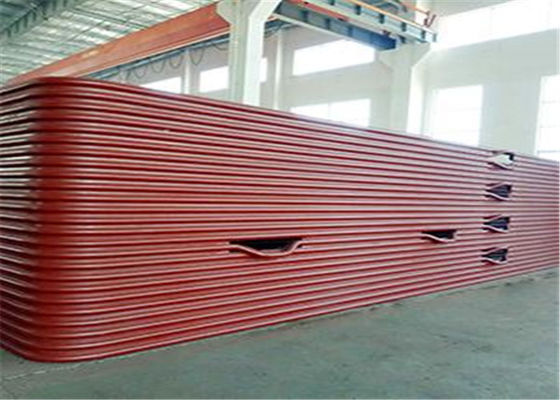

SA210A1 الكربون الصلب الكهربائية غلاية المياه محطة الطاقة قطع غيار المرجل لوحة الحائط المياه
وصف المنتج
الجدار المائي في الغلاية هو أي جدار فرن يتكون من مقاومة للحرارة وأنابيب في غلاية أنبوب الماء.الأنابيب متباعدة بشكل متساو وتتصل بشكل عام بالرؤوس التي بدورها تتصل مرة أخرى ببنك التوليد الرئيسي للغلاية.إنها تخدم غرضًا مزدوجًا هنا في أنها تلتقط الحرارة التي من شأنها أن تتسرب إلى الغلاف الجوي وتساعد في تسخين الماء في الغلاية.كما أنها تساعد في الحفاظ على درجة حرارة الحرارة باردة.هذا يمنع تشظي الحراريات.
يقدم
عادةً ما يتم وضع ألواح الجدران المائية ذات المسامير عموديًا على الجدار الداخلي لجدار الفرن ، وهي تستخدم بشكل أساسي لامتصاص الحرارة المشعة المنبعثة من اللهب وغاز المداخن عالي الحرارة في الفرن. جميع أنواع الغلايات الحديثة والمكون الأساسي لدورة دوران مياه الغلايات ، وذلك بسبب كل من التبريد والحماية لجدار الفرن ، لذا فإن الاسم
تم تصميم جدار الماء في الأصل ليس للتسخين ، ولكن لتبريد الفرن من التلف الناتج عن درجات الحرارة العالية ، وفي وقت لاحق ، نظرًا لوظيفة التبادل الحراري الجيدة ، فقد استبدل أسطوانة البخار تدريجياً بصفتها جزء التسخين الرئيسي في الغلاية.
سطح التسخين التبخيري ، الذي يتم وضعه على الجدار الداخلي لغرفة المرجل ويتكون من العديد من الأنابيب المتوازية ، وتتمثل وظيفة جدار الماء في امتصاص الحرارة المشعة لللهب عالي الحرارة أو غاز المداخن في غرفة الفرن ، وتوليد البخار أو الماء الساخن في الأنبوب ، وتقليل درجة حرارة جدار الفرن لحماية جدار الفرن.في الغلاية ذات السعة الكبيرة ، تكون درجة حرارة اللهب في الفرن عالية جدًا ، وشدة الإشعاع الحراري كبيرة جدًا ، من أربعين إلى خمسين بالمائة أو أكثر يتم امتصاص الحرارة في الغلاية بواسطة جدار الماء. باستثناء عدد قليل من الغلايات ذات السعة الصغيرة ، تأخذ غلايات أنابيب المياه الحديثة جدار تبريد الماء كسطح التسخين الرئيسي للتبخر.
وفقًا لنوع الهيكل ، هناك ثلاثة أنواع رئيسية من نوع أنبوب الضوء ونوع الغشاء ونوع الأنبوب الشائك ، ويتكون الجدار المائي للأنبوب البصري من صف كامل من الأنابيب الفولاذية غير الملحومة ، والتي لها أبسط هيكل. الجدار عبارة عن الكثير من زعانف الجدار المائي المدرفلة جيدًا لأنبوب اللحام الموضعي معًا ، حتى يصبح سطح تسخين مركب مختومًا ، لا يمكن فقط تحسين ضيق الهواء للفرن ، وتقليل تسرب الهواء ، ولكن أيضًا يمكنه حماية جدار الفرن بشكل أفضل ، بحيث يتم تقليل وزن جدار الفرن ، وتبسيط الهيكل ؛ يكون الجدار المائي للأنبوب الشائك في أنبوب اللحام بالجدار المائي بطول 20 ~ 25 مم ، وقطره 6 ~ 12 مم ، ثم تطبيق البلاستيك المقاوم للحرارة من الكروم ، من أجل تقليل جدار الماء لجزء من امتصاص الحرارة ، وتحسين درجة حرارة منطقة الاحتراق ، ومناسب لحريق الوقود خاصة في المناسبات الصعبة أو بعض أفران الخبث السائل.اضغط لترتيب مكان ، ولديك نوع من إضافة جدار واستلقي بين وانوع ll (أي التسخين على الوجهين) هو نوعان من جدار تبريد المياه ، الأول يتم تضمينه في الغالب في الجدار الداخلي لجدار الفرن ويمتص الحرارة من جانب واحد ، ويتم تثبيت الأخير في الغالب في منتصف فرن الغلاية الكبير ، يتم فصل الفرن إلى جزأين مستقلين ، يتم تسخينهما على كلا الجانبين.
معامل
| اسم | لوحة المياه الغشائية |
| مادة | الكربون الصلب والسبائك والفولاذ المقاوم للصدأ |
| حجم الأنبوب | Φ38 - 76 مم ، أو كما هو مطلوب |
| اساسي | ISO ، ASME |
| نموذج | رصع |
| طلب | يمكن تركيبه حول غرفة احتراق الغلاية |
سمات
1. تقرير حساب القوة مع معلومات المواد التطبيقية.
2. 100٪ تقرير NDT (فحص غير مدمر) للوحة الفولاذية ، الأنبوب وقضيب اللحام.
3. 100٪ تقرير فحص بأشعة X-ray (خط اللحام): لضمان جودة المرجل بالكامل.
4. تقرير الاختبار الهيدروليكي: ضمان ضغط العمل القياسي والسلامة
Adavantages
1.ضمان إحكام غلق جدار الفرن وتقليل تسرب الهواء في غرفة الاحتراق.
2. تحقيق التبريد الكامل بالماء في غرفة الاحتراق ، مما يساعد على منع فحم الكوك في حالة الاحتراق المكثف.
3. قدرة تخزين حرارة منخفضة ، تسخين وتبريد سريع لغرفة الاحتراق ، والتي يمكن أن تقصر من وقت التبريد لبدء وتوقف الغلاية.
4. إنها مناسبة لاستخدام جدار فرن وضع الأنبوب ، مما يقلل بشكل كبير من حمل إطار المرجل ويسهل التعليق.
5 بالمقارنة مع أنبوب الضوء ، تم تحسين قدرة امتصاص الحرارة للأنبوب.
6.تحسين درجة التجميع المسبق لمكونات الغلاية ، وتسهيل وتقليل عبء العمل للتركيب.
الشهادات
تعريف عن الشركة
تأسست في عام 1985 ، Zhangjiagang Hua Dong Boiler Co. ، Ltd (المتاجرة باسم HD Boiler) ، تنتج محطة طاقة ؛صناعي؛الحرارة المهدرةحرق النفايات؛الكتلة الحيوية.الناقل الحراري العضوي والمراجل البخارية الكهربائية.إلى جانب مجموعة شاملة من أسطح التدفئة ، تقدم HD Boiler إلى السوق خدمة فريدة بما في ذلك تصميم المرجل وتصنيعه وتركيبه وصيانته واستبدال أجزاء ضغط الغلاية.
