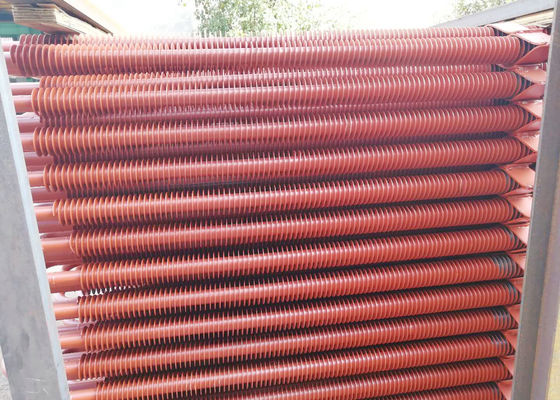

أنبوب ذو زعانف من الصلب الكربوني اللولبي كمبادل حراري لأنظمة الغلايات

مبادل حراري من الصلب الكربوني ذو الزعانف الحلزونية في استعادة حرارة الغلاية

مقدمة عامة

تستخدم الأنابيب ذات الزعانف الحلزونية على نطاق واسع في استرداد الحرارة لموفر المرجل ، والتسخين المسبق للهواء ، ومراجل الحرارة الضائعة ، بالإضافة إلى معدات التبادل الحراري في الصناعة الكيميائية ، وأوعية الضغط وغيرها من المجالات.كما زادت سعة الوحدات المستخدمة في الغلايات من صغيرة إلى كبيرة ، وتتزايد تطبيقاتها يومًا بعد يوم.في الوقت الحاضر ، يمكن للعديد من المصنّعين المحترفين في الصين إنتاج لحام بمقاومة عالية التردد ، وأنابيب ذات زعانف لولبية مختلطة ، وقد تم تطوير وتصميم وتصنيع معدات الإنتاج والتكنولوجيا للأنابيب ذات الزعانف من الاستيراد والهضم والامتصاص إلى التطوير الذاتي.وصلت الجودة إلى متطلبات المعايير الأجنبية المتقدمة.

مزايا استخدام الأنابيب ذات الزعانف:

1. يتم زيادة مساحة نقل الحرارة في الفضاء الفعال لتحسين تأثير نقل الحرارة.

2. تقليل مساحة شغل سطح نقل الحرارة وتقليل حجمه ، خاصة للغلايات سريعة التحميل.

3. تقليل تكلفة المعدات وتحسين سلامة المعدات.

4. بسبب انخفاض انخفاض ضغط جانب الماء ، يتم تقليل تكلفة التشغيل.

5. تم زيادة صلابة الأنابيب ذات الزعانف ، وتحسين المقاومة الزلزالية للأنبوب.

طريقة التصنيع

يمكن تصنيع الأنابيب ذات الزعانف الحلزونية بطرق مختلفة.في الوقت الحاضر ، هناك العديد من طرق التصنيع الرئيسية للأنابيب ذات الزعانف المستخدمة في المبادلات الحرارية مثل الغلايات وأوعية الضغط.

أنبوب لحام ذو زعانف لولبية بمقاومة عالية التردد

الأنبوب ذو الزعانف اللولبية المقاومة للتردد العالي هو نوع من تيار التردد العالي المستورد إلى الأجزاء الملحومة.باستخدام حرارة المقاومة الناتجة عن التيار من خلال سطح التلامس للوصلات الملحومة والمناطق المجاورة ، يمكن أن يصل سطح التلامس الملحوم إلى الحالة البلاستيكية للذوبان أو شبه الانصهار ، ثم يتم تطبيق الضغط المناسب على سطح التلامس الملحوم ، لإكمال أعمال اللحام للأنابيب ذات الزعانف.

أنبوب ذو زعانف لولبية ملحومة

الأنبوب ذو الزعانف اللولبية الملحومة هو نوع من حشو المعادن بنقطة انصهار أقل من تلك الموجودة في الجزء الملحوم ، ثم تسخين درجة حرارة اللحام بالنحاس.عندما لا يذوب الجزء الملحوم ، فإن بئر الذوبان يبلل وينحاس ، ويشكل مفصل اللحام اعتمادًا على تمدد وتشتت نقطة التلامس للجزء الملحوم ، وبالتالي يتم الانتهاء من لحام الأنبوب الحلزوني ذو الزعانف.

أنبوب ذو زعانف حلزوني متكامل

يتكون الأنبوب ذو الزعانف الحلزونية المتكاملة من بثق وربط أنبوب سميك الجدار (أنبوب البليت) تحت ظروف التسخين المستمر بالتردد المتوسط ​​، وهو معروف بأحدث طريقة لتصنيع الأنبوب ذي الزعانف في السوق المحلية.تم تطويره من قبل شركة محلية وتم تطبيق أنبوب الزعانف المتكامل الذي تم بحثه وتطويره بالإضافة إلى معدات تصنيع الأنابيب ذات الزعانف المتكاملة المصنّعة ذاتيًا للحصول على براءات الاختراع.

خدمة الحياة

اللحام بالمقاومة عالية التردد للأنبوب ذو الزعانف الحلزونية هو الضغط أثناء الذوبان عند ملامسة سطحين معدنيين.معدل اللحام أفضل.مقاومة التآكل للمعدن الملحوم أكثر من ضعف مقاومة اللحام بالنحاس ، ويمكن تحسين عمر خدمة الأنابيب ذات الزعانف بشكل كبير.ومع ذلك ، وبسبب اللحام غير المناسب ، فإن الاستخدام طويل الأمد يكون عرضة لتكسير اللحام ، مما يجعل الزعانف والأنابيب منفصلة ، مما يؤثر على كفاءة نقل الحرارة ، لذلك يجب استبدال الأنابيب ذات الزعانف.

الأنابيب ذات الزعانف اللولبية المتكاملة لا تعاني من مشكلة زعانف اللحام ، لذلك لا داعي للقلق بشأن التآكل والتشقق في الزعانف ، لذلك لن يتم تقليل كفاءة نقل الحرارة.علاوة على ذلك ، نظرًا لزيادة صلابة السطح لأنبوب الزعانف الحلزوني المتكامل ، تزداد مقاومة التآكل للأنبوب ذي الزعانف ، وتكون خصائص هيكل الجذر للزعانف ملائمة لنقل الحرارة ، وعمر الخدمة للأنابيب ذات الزعانف الحلزونية المتكاملة تساوي تلك الخاصة بـ المواد الخام للأنابيب ذات الزعانف ، على الأقل 2-3 مرات من تلك المستخدمة في اللحام بمقاومة عالية التردد والأنابيب ذات الزعانف الحلزونية.

الكفاءة الاقتصادية

تتطلب الأنابيب ذات الزعانف الحلزونية الملحومة نوعًا ثالثًا من حشو المعادن بالنحاس.عند اللحام بالنحاس ، تحتاج الزعانف إلى لف بارد ، رش اللحام ، التلبيد وغيرها من العمليات الرئيسية ، وبالتالي فإن تكلفة التصنيع مرتفعة.أنابيب اللحام ذات الزعانف ذات المقاومة العالية التردد لا تحتاج إلى مادة ثالثة.يتم تشكيل الزعنفة عن طريق اللحام لمرة واحدة ، وبالتالي فإن التكلفة منخفضة نسبيًا.يجب أن يتم تثبيت نهاية اللف ونهاية اللحام بالمقاومة عالية التردد والأنابيب ذات الزعانف اللولبية اللحام بطريقة اللحام اليدوي ، ثم تكون جيدة لإنتاج اللحام.

الأنابيب ذات الزعانف الحلزونية المتكاملة مصنوعة من أنابيب سميكة الجدران عن طريق البثق والدحرجة دون الحاجة إلى مادة ثانية.إنه يلغي اللف واللحام لزعانف اللحام المقاومة للتردد العالي ، وكفاءة الإنتاج العالية والتكلفة المنخفضة.بالإضافة إلى ذلك ، نظرًا لأن جذر الزعنفة للأنبوب ذو الزعانف الحلزوني المتكامل عبارة عن انتقال سلس صغير R ، فهو مناسب لنقل الحرارة.
