| موك: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| العبوة القياسية: | التعبئة صالحة للابحار |
| فترة التسليم: | 32 يوما |
| طريقة الدفع: | L / C ، T / T ، ويسترن يونيون ، D / P |
| القدرة على التوريد: | 1500 طن / شهر |

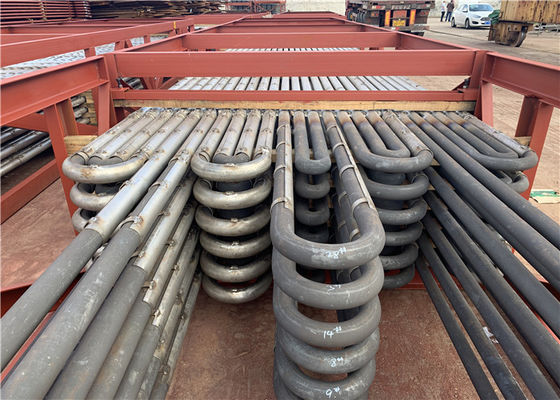

قطع غيار الغلاية الفائقة الفولاذ المقاوم للصدأ المضادة للتآكل TP 321 لتوليد الطاقة الصناعية
Superheater & Reheater ، مكون مخصص للغلاية
السخان الفائق هو مكون يقوم بتسخين البخار المشبع في غلاية صناعية ، وتحويله إلى بخار شديد السخونة.يضمن جهاز التسخين الفائق لدينا أن درجة حرارة البخار المحمص سوف تتقلب ضمن النطاق المسموح به (عادة ما يتراوح من 540 درجة مئوية إلى 500 درجة مئوية) عندما يتم تحميل الغلاية بشكل زائد.
أنواع السخانات الفائقة:
1. السخان الفائق الإشعاعي: وهو أقدم أنواع السخانات الفائقة ويقع فوق أو خلف ضفاف أنابيب المياه لحمايتها من اللهب أو الحريق المباشر.
المعلمات التي تزيد من الحمل الحراري
أ.زيادة تدفق الوقود والهواء (تدفق غاز الاحتراق)
ب.زيادة معدل تدفق كتلة البخار
يعتمد الإشعاع بشكل أساسي على درجة حرارة اللهب.مع زيادة معدل تدفق البخار ، تصبح درجة حرارة الخروج أقل.
سخان سوبر مشع
يتم تعريضها لمصدر الحرارة مما يتطلب تحسين درجات حرارة المعدن.
يتم استخدام سخانات وأجهزة إعادة تسخين فائقة الإشعاع والحرارة للبخار بدرجة حرارة عالية.
ملحق للسخان الفائق بالبخار المشع بدرجة حرارة عالية في الغلاية
إنها مصنوعة من أنابيب تشبه الثعبان (فولاذ كربوني ، سبائك فولاذية أو فولاذ مقاوم للحرارة ، إلخ) وصناديق تجميع ومواد داعمة أخرى.تحتوي الأنابيب عمومًا على 32 أو φ38 أو φ42 أو أنواع أخرى من المواصفات ، وفقًا لاحتياجات المستخدم بشكل منفصل.
أجهزة إعادة التسخين
إنها عاقلة مثل السخانات الفائقة ولكن نظرًا لأن درجة حرارة خروجها أقل قليلاً من السخانات الفائقة وضغطها أقل بنسبة 20٪ -25٪ من السخان الفائق ، فيمكنها تحمل سبائك مادية أقل جودة.
تطبيق:
يتكون سخان البخار الفائق من ملفات أنبوبية كثيفة ويتم وضعه في المدخنة تحت درجة حرارة 450 درجة مئوية - 1000 درجة مئوية.
بالنسبة لسعة غلاية محطة توليد الكهرباء التي تزيد عن 10 ميجا باسكال ، يتم عادة استخدام سخان الصوانى والملفوف.
ما هي الاختلافات بين Superheater و Reheater؟
| اكتب | مزايا | سلبيات | طريقة الدعم |
| نوع قلادة | 1. دعم هيكلي قوي | 1. انسداد التدفق بالبخار المكثف 2. يحتاج إلى إعادة تشغيل بطيئة لتطهير المياه التي تتراكم في القاع. | مدعوم من أعلى |
| النوع المقلوب | 1- التصريف المناسب للبخار المكثف | 1. تفتقر إلى الصلابة الهيكلية ، خاصة في تدفق الغاز عالي السرعة | مدعوم من الأسفل |
| أفقي نوع |
1. الصرف السليم 2. صلابة هيكلية جيدة. |
1. إنهم لا ينظرون إلى اللهب مباشرة لذا فهم من نوع الحمل الحراري | عادة ما يتم دعمها في قنوات الغاز العمودية الموازية للفرن الرئيسي. |
تحديد ل جهاز التسخين والتسخين
| وصف | موفر غلاية الحرارة ، موفر غلاية البخار ، موفر غلاية الزيت ، موفر غلاية بخار الفحم ، موفر غلاية الغاز ، إلخ |
| مواد | سبائك الصلب ، الكربون الصلب ، SA210C ، SA213T22 ، إلخ. |
| معيار المواد | ASTM أو EN أو ISO إلخ. |
| البعد | التخصيص |
| وزن | الحد الأدنى: 10 طن الحد الأقصى: 1000 طن |
| عملية الصهر: | EF + LF + VD |
| معالجة | المواد ← السبيكة ← الدرفلة على الساخن / البارد ← المعالجة الحرارية (التطبيع + التقسية) ← الفحص ← المعالجة بالقطع الخشنة ← UT ← المعالجة الحرارية الثانية ← المعالجة النهائية ← الفحص |
| معيار UT | ASTM A388 أو EN10228 ، إلخ |
مزايا ل جهاز التسخين والتسخين
1. المقتصد هو تسخين مياه تغذية الغلاية (الماء المخفف) لرفع درجة حرارة مياه التغذية ، بدلاً من تسخين مياه الغلاية. امتصاص الحرارة المفقودة من غاز المداخن لتسخين الغلاية ، وتقليل فقد الحرارة ، وتحسين كفاءة المرجل وتوفير الفحم وفقًا لذلك.
2. يجب أن يقوم المقتصد بتركيب صمام الأمان ومقياس درجة الحرارة بشكل منفصل.في حالة حدوث حادث نقص المياه في الغلاية ، يجب فتح الممر المائي الالتفافي للموفر على الفور وإغلاق مدخل ومخرج الموفر.
3. يتم تسخين مياه التغذية في الموفر قبل دخول سطح التسخين التبخيري لتقليل امتصاص الحرارة للماء في سطح التسخين التبخيري ، وهو ما يعادل استبدال جزء من سطح التسخين التبخيري بالموفر.
4. سطح التسخين للموفر أرخص بكثير من سطح التسخين المتبخر.
أرسل إلينا البيانات الفنية المطلوبة ، مثل سعة البخار ، والضغط ، ودرجة الحرارة المطلوبة وما إلى ذلك. وسوف نقوم بالتصميم وفقًا لذلك.
تقدم HD Boiler أفضل منشأة في فئتها
لأكثر من 30 عامًا ، تعمل Hua Dong Boiler باستمرار على ابتكار وتحسين سخانات الغلايات الفائقة وأجهزة إعادة التسخين. تضمن التحسينات في الانحناء واللحام والتصميم أن منتجاتنا تلبي معايير Euorpean والأمريكية ، مما يضمن أداء قابل لإعادة الاستخدام.
|
|
