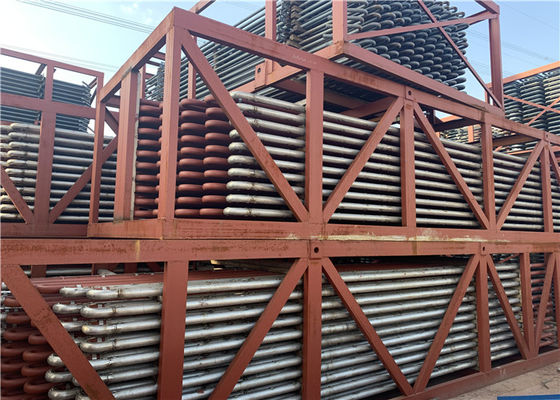

φ32 هيكل لحام لفائف سخان الحمل الحراري الموفر للطاقة
تفاصيل المنتج
| وقود: | فحم | يكتب: | توفير الطاقة |
|---|---|---|---|
| مجموعة من التطبيقات: | محطة توليد الطاقة الصناعية | مواصفة: | مخصصة |
| المعالجة السطحية: | تآكل عالي | إصدار الشهادات: | ISO, ASME, Grade A |
| إبراز |
لفائف السخان الموفر للطاقة,لفائف التسخين الحراري,سخان الفحم في المرجل |
||
وصف المنتج
قطع غيار الغلايات ذات درجة الحرارة العالية لمحطة الطاقة الصناعية
HRSG المرجل ونظام إزالة التسخين المعاد تسخين ASME القياسي الصانع الصيني
نظام التسخين الفائق Superheater Coi
- السخانات الفائقة في الغلايات ذات السعة الكبيرة من النوع الحراري والإشعاعي.
- توضع السخانات الفائقة من النوع الحراري في الممر الثاني للغلاية ، وتسمى أيضًا السخانات الفائقة ذات درجة الحرارة المنخفضة.بشكل عام ، يتم التقاط حوالي 40 إلى 60 درجة مئوية من درجة الحرارة على جانب البخار في هذا السخان الفائق.
- ينتقل البخار الناتج عن هذا إلى سخان فائق من النوع المشع يسمى اللوح أو المسخن الصفيحي ، ويتم التقاط حوالي 70 إلى 100 درجة مئوية هناك.
- يتبع ذلك جهاز التسخين النهائي ، ويتم التقاط درجة الحرارة المطلوبة المتبقية هنا.يجب على المرء أن يفهم أن المصمم يمكنه تغيير نمط الالتقاط اعتمادًا على طريقته في الممارسة أو المتطلبات.
- ولكن في جميع الطرق المعتمدة ، يجب أن تكون درجة الحرارة النهائية ضمن نطاق ضيق بشكل عام زائد / ناقص خمس درجات مئوية.تم وضع السخانات الفائقة على السطح بحيث لن يكون هناك أي متطلبات لإلغاء التسخين بالنسبة لوقود تصميم المرجل.
نظام التسخين
- تم اعتماد ثلاثة أنظمة رئيسية في جميع أنحاء العالم: نوع الحقن ، ونوع تحويل تدفق غاز المداخن ، وإمالة الموقد.تم اعتماد الأخيرين للتحكم في درجة حرارة بخار إعادة التسخين.تم اعتماد الأول للتحكم في درجة حرارة السخان الفائق.
- كما تستخدم في أجهزة إعادة التسخين أثناء حالات الطوارئ عندما تكون هناك حاجة لإخماد درجة الحرارة حتى بعد الوصول إلى أقصى قدر من التحكم في النظام العادي المعتمد.
- سوف يتأثر اختيار المواد للمسخن الفائق قبل الحقن بشكل كبير بكمية الحقن.
وظائف وخصائص السخانات الفائقة وأجهزة إعادة التسخين
وظائف السخانات الفائقة وأجهزة إعادة التسخين:
تعتبر السخانات الفائقة وأجهزة إعادة التسخين من الأجزاء المهمة لأسطح التسخين ، وتستخدم لزيادة درجة حرارة البخار ، بهدف تحسين المحتوى الحراري للبخار وزيادة كفاءة الدوران الحراري لمحطة الطاقة.
تعمل السخانات الفائقة على تسخين البخار المتحول إلى بخار شديد السخونة بدرجة حرارة معينة.عندما تتغير أحمال الغلاية أو ظروف العمل الأخرى ، من الضروري التأكد من أن درجة حرارة البخار المحمص لتكون طبيعية ، وضمن النطاق المسموح به لتغير درجة الحرارة.
من الدوران الحراري في محطة الطاقة ، تكون المعلمات الأصلية للضغط ودرجة الحرارة أعلى ، وتكون الكفاءة الحرارية للدوران أفضل ، أو أن رطوبة البخار في مؤخرة التوربينات البخارية عالية جدًا ، مما يؤثر على سلامتها.في حين أن درجة حرارة البخار الفائق محدودة بالمواد المعدنية ، في الوقت الحالي ، بسبب محدودية المواد المعدنية ، لا تزال درجة الحرارة المفرطة لمعظم غلايات محطة الطاقة في نطاق 540-555 درجة مئوية ، ولتجنب الرطوبة البخارية لشفرة التوربينات البخارية الخلفية كبيرة جدًا ، وبالتالي يتم تطبيق نظام إعادة التسخين الأوسط.
ما هي الاختلافات بين Superheater و Reheater؟
| يكتب | مزايا | سلبيات | طريقة الدعم |
| نوع قلادة | 1. دعم هيكلي قوي | 1. انسداد التدفق بواسطة البخار المكثف 2. يحتاج إلى إعادة تشغيل بطيئة لتطهير المياه التي تتراكم في القاع. | مدعوم من أعلى |
| النوع المقلوب | 1- التصريف المناسب للبخار المكثف | 1. تفتقر إلى الصلابة الهيكلية ، خاصة في تدفق الغاز عالي السرعة | مدعوم من الأسفل |
| أفقي نوع |
1. الصرف السليم 2. صلابة هيكلية جيدة. |
1. إنهم لا ينظرون إلى اللهب مباشرة لذا فهم من نوع الحمل الحراري | عادة ما يتم دعمها في قنوات الغاز العمودية الموازية للفرن الرئيسي. |
تفاصيل
| معلومات الإعداد | |
| معالجة | اللحام |
| بنية | أفقي أو عمودي |
| مواد | الكربون الصلب وسبائك الصلب |
| أنابيب | φ32 ، 38 ، 42 ، إلخ. |
| بحجم | حسب الطلب |
| ماركة | HTEG |
| ضمان | 18 شهرا |
هيكل التصميم
1. تسخين بخار مشبع ، درجة حرارة تصل إلى 900 درجة مئوية.
2. كفاءة عالية ،> 90٪.
3. تسخين عالي السرعة.
4. تصميم مع الفولاذ المقاوم للصدأ.
5. عمر خدمة تصميم طويل ، 15 سنة.
أرسل إلينا البيانات الفنية المطلوبة ، مثل سعة البخار ، والضغط ، ودرجة الحرارة المطلوبة وما إلى ذلك. وسوف نقوم بالتصميم وفقًا لذلك.
تقدم HD Boiler أفضل منشأة في فئتها
لأكثر من 30 عامًا ، تعمل Hua Dong Boiler باستمرار على ابتكار وتحسين سخانات الغلايات الفائقة وأجهزة إعادة التسخين. تضمن التحسينات في الانحناء واللحام والتصميم أن منتجاتنا تلبي معايير Euorpean والأمريكية ، مما يضمن أداء قابل لإعادة الاستخدام.
