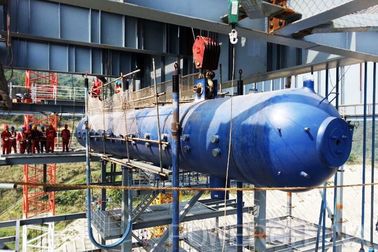

ارتفاع ضغط التدفئة أفقي Asme المرجل البخار طبل

ارتفاع ضغط التدفئة أفقي Asme المرجل البخار طبل

  • ارتفاع ضغط التدفئة أفقي Asme المرجل البخار طبل
  • ارتفاع ضغط التدفئة أفقي Asme المرجل البخار طبل
  • ارتفاع ضغط التدفئة أفقي Asme المرجل البخار طبل
  • ارتفاع ضغط التدفئة أفقي Asme المرجل البخار طبل
ارتفاع ضغط التدفئة أفقي Asme المرجل البخار طبل
تفاصيل المنتج:
مكان المنشأ: جيانغسو ، الصين
اسم العلامة التجارية: HD Boiler
إصدار الشهادات: ASME, SGS, TUV, ISO9001
رقم الموديل: طبل المراجل البخارية
شروط الدفع والشحن:
الحد الأدنى لكمية: 10 مجموعات
تفاصيل التغليف: التعبئة صالحة للابحار
وقت التسليم: 60-85 يومًا بعد الحصول على الدفعة الأولى أو خطاب الاعتماد
شروط الدفع: L / C ، T / T ، ويسترن يونيون ، موني جرام
اتصل
مفصلة وصف المنتج
أسلوب: عرضي الاستخدام: صناعية، صناعية / محطة كهرباء، تدفئة
انتاج |: الماء الساخن / البخار مواد: الكربون الصلب ، الفولاذ المقاوم للصدأ ، سبائك الصلب
وقود: تعمل بالفحم الضغط: الضغط العالي / المنخفض
تسليط الضوء:

أسطوانة بخار الغلاية asme

,

أسطوانة بخار المرجل الأفقية

,

أسطوانة المرجل في محطة الطاقة الحرارية





طبل غلاية بخار تسخين الضغط العالي







وصف المنتج



يشير مفهوم الأسطوانة إلى انخفاض الضغط أو ارتفاعه بسبب دوران المياه.يمكن أيضًا فهم أن الأسطوانة هي تغيير الضغط الناتج عن اندماج الغاز والماء.ستزيد جزيئات الهواء والماء في الضغط المحدد من ارتفاع ضغط الغاز ، مما يؤدي إلى إنتاج جزيئات تجمع الضغط بعد أن يصل الضغط العالي إلى قيمة معينة.في الصناعة ، يعتبر خزان الأسطوانة من المعدات الصناعية التي يمكنها تحمل ضغط الهواء وضغط مستوى الماء الناتج عن الأسطوانة.

تعتبر أسطوانة البخار أهم عنصر ضغط في غلايات الدورة الدموية الطبيعية.وهي تستخدم بشكل أساسي في الغلايات تحت الحرجة ذات الضغط المتوسط ​​والضغط العالي في توليد الطاقة.



الأسطوانة عبارة عن وعاء ضغط أسطواني يستخدم في غلاية أنابيب المياه لفصل البخار والماء وتنقية البخار ، وتشكيل حلقة دوران المياه وماء وعاء سلسلة.وتتمثل مهمتها الرئيسية في تلقي الماء من الموفر ، وفصل البخار عن الماء وإمداد المياه إلى حلقة الدوران ، ونقل البخار المشبع إلى السخان الفائق.توجد كمية معينة من الماء في الحلة ، والتي لديها قدر معين من التوفير في الحرارة والمواد.عندما تتغير ظروف العمل ، يمكن إبطاء سرعة تغيير ضغط البخار.عندما لا يتم تنسيق إمدادات المياه والحمل لفترة قصيرة ، فإنها تلعب دورًا عازلة.الأسطوانة مجهزة بأجهزة داخلية لفصل الماء عن البخار ، وتنظيف البخار ، وأدوية الأوعية ، وتصريف مياه الصرف الصحي المستمر لضمان جودة البخار ، كما هو موضح في الشكل.

الأسطوانة هي المكون الأكبر حجما والأكثر تكلفة لتحمل الضغط في الغلاية.لا تتحمل الأسطوانة الضغط الداخلي المرتفع فحسب ، بل تنتج أيضًا إجهادًا حراريًا بسبب تذبذب درجة حرارة الجدار الناجم عن تغير ظروف التشغيل.لذلك ، ظروف العمل سيئة ، هناك حاجة للإشراف الفعال على حالة التشغيل.

ارتفاع ضغط التدفئة أفقي Asme المرجل البخار طبل 0



إجراءات العمل

1. يدخل خليط البخار والماء القادم من جدار الماء إلى الأسطوانة من خلال أنبوب المدخل العلوي للأسطوانة.على طول الممر الحلقي الضيق الذي يتكون من الجدار الداخلي للأسطوانة وبطانة القوس ، يمكن نقل خليط الماء والبخار بشكل موحد إلى الجدار الداخلي للأسطوانة بمعدل تدفق مناسب ، وبالتالي التغلب على صعوبة الاختلاف المفرط في درجات الحرارة بين الأسطوانة. الجدران العلوية والسفلية للأسطوانة أثناء بدء تشغيل وإغلاق الغلاية وتمكين بدء التشغيل بشكل أسرع.

2. يدخل خليط البخار والماء الذي يدخل الأسطوانة إلى فاصل البخار والماء ، ويستخدم القصور الذاتي لتغيير اتجاه التدفق لفصل خليط الماء والبخار ، وهو أول فصل لخليط الماء والبخار.

3. لا يزال البخار المفصول يحتوي على الكثير من الماء.يدخل في فاصل اللوح المموج من أعلى الفاصل.يتدفق البخار مع بعض قطرات الماء من خلال الشقوق بين الألواح المموجة ، وتتشكل طبقة الماء على الجدار المعدني لتتدفق إلى أسفل.

4. يتم أخيرًا تنظيف البخار بعد الفصل الثانوي بالبخار ، ويتم فصل الجاذبية باستخدام فرق كثافة الماء ، وهو الفصل الثالث.

5. بعد ثلاث عمليات فصل ، يلبي البخار معيار جودة البخار ، ويؤدي إلى المسخن الصفيحي من أنبوب البخار المشبع في الجزء العلوي من الأسطوانة.

ارتفاع ضغط التدفئة أفقي Asme المرجل البخار طبل 1



تداول المياه

1. عادة ما يكون هناك مقاومة مشتركة للبخار والماء في أسطوانة البخار.تحت ضغط معين ، تختلف أيضًا درجة حرارة بخار الماء في الأسطوانة (تشير إلى جدول خصائص ذوبان الماء ، أي درجة حرارة التشبع المقدرة تحت الضغط المقنن).إذا كانت في حالة التشبع ، فإن درجة حرارة الماء هي نفس درجة حرارة البخار.

2. دوران الماء في الأسطوانة عبارة عن دورة حرارة الحمل (باستثناء الإشعاع الحراري من الجدار الخارجي للأسطوانة ونقل الحرارة المباشر من أنبوب الدخان أو الجدار الخارجي).يتم تبادل الحرارة في عملية التحرك للأعلى بسبب خفة وزن الماء الساخن.بعد وصول كمية معينة من الحرارة ، يتم تحويل جزء من الماء إلى الحالة الغازية.



المهام

هناك وظائف رئيسية لأسطوانات البخار على النحو التالي:

1. إنه محور الوصل لثلاث عمليات تسخين متوسط ​​العمل ، التبخر والتسخين الفائق لضمان الدوران الطبيعي للمياه للغلايات.

2. في الداخل ، يوجد فاصل بخار الماء وجهاز تفجير مستمر لضمان جودة بخار الغلاية.

3. لديها كمية معينة من الماء ، لديها سعة معينة لتخزين الحرارة ، وتخفيف سرعة تغيير ضغط البخار.

4. تم تجهيز الأسطوانة بمقياس ضغط ومقياس مستوى الماء ومياه تصريف الحوادث وصمام أمان ومعدات أخرى لضمان التشغيل الآمن للغلاية.





اسم المنتج أسطوانة بخار الغلاية
مواد خليط معدني
البعد كشرط
وظيفة جهاز فصل البخار




شركتنا
ارتفاع ضغط التدفئة أفقي Asme المرجل البخار طبل 2

تأسست HD Boiler في عام 1985 ، Zhangjiagang Hua Dong Boiler Co. ، سخانات الهواء ، سخانات الهواء ، رؤوس ، أنابيب زعنفة لولبية ، أنابيب زعنفة H ، أنابيب حرارية إلخ. يقع HD Boiler في Dong Lai Industrial Park ، الضاحية الشرقية لمدينة Zhang Jia Gang.يقع موقع المصنع على بعد حوالي 150 كم من الطريق السريع إلى ميناء شنغهاي أو 60 كم من طريق الولاية إلى سوتشو أو ووشي ، مع امتداد النقل في جميع الاتجاهات بشكل مريح وسريع.
