| مكان المنشأ: | مدينة Zhangjiagang |
| اسم العلامة التجارية: | HD BOILER |
| إصدار الشهادات: | ISO9001 , SGS , TUV , ASME , EN |
| رقم الموديل: | المرجل الاقتصادي |
| الحد الأدنى لكمية: | 1 مجموعة / مجموعات 10 طن |
|---|---|
| الأسعار: | Negotiable |
| تفاصيل التغليف: | التعبئة صالحة للابحار |
| وقت التسليم: | 30 يوما |
| شروط الدفع: | ويسترن يونيون ، L / C ، T / T |
| القدرة على العرض: | 500 طن شهريا |
| مواد: | الكربون الصلب | الاستخدام: | محطة توليد الكهرباء / مرجل CFB |
|---|---|---|---|
| اكتب: | تداول طبيعي | بناء: | أنبوب الماء الساخن |
| انتاج |: | الماء الساخن / البخار | وقود: | الفحم / الغاز / الزيت ، حرارة الماء |
| تسليط الضوء: | دروع المقتصد في محطة توليد الكهرباء,أنبوب المقتصد في محطة توليد الكهرباء,الموفر في محطة الطاقة الحرارية |
||

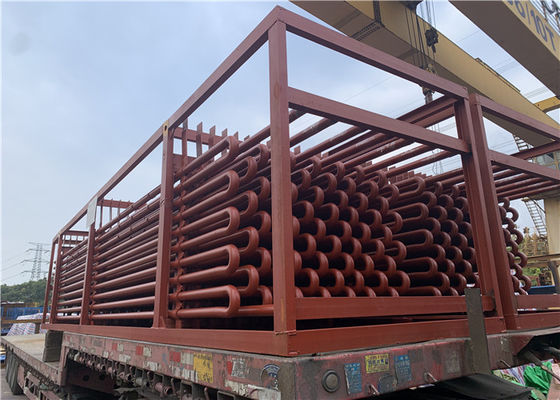

حزمة المقتصد للغلاية SA210A1 مع دروع TP310 لمعيار ASME لمحطة الطاقة
وصف المنتج
· مقتصدات الغلايات تعيد استخدام غاز المداخن المستنفد لتسخين مياه التغذية التي تدخل المرجل.
· بشكل أساسي مبادل حراري صغير ، تعمل المقتصدات على تحسين أداء الغلاية مع زيادة كفاءة الوقود.
· من خلال الزيادة السريعة في درجة حرارة الماء المغذي من خلال غاز المداخن الملتقط ، توفر المقتصدات أيضًا تحسنًا كبيرًا في توليد البخار ووقت الاستجابة.
المواصفات الفنية
الهيكل المادي
يتكون من جدية من أنابيب الزعنفة الحلزونية ورؤوس المدخل والمخرج والانحناء والإطار وغيرها من الملحقات.
ترتيب الهيكل
في ترتيب خط / متداخلة.
وظيفة
(1) المقتصد هو نظام توليد البخار مثل المرجل.عندما يتم تفريغ غاز العادم من أسطوانة المحرك عبر صمام العادم ، فإنه يذهب إلى المرجل لتوليد البخار عن طريق تسخين الماء.
(2) بعد أن يمر هذا الغاز من خلال الموفر ، يتم تسخين درجة حرارة غاز العادم المتبقية في الموفر.يساعد على توليد البخار ، كما أنه يحسن الكفاءة ويوفر استهلاك الوقود
(3) يستخدم المقتصد الحرارة المهدرة من عادم الغلاية ، والتي من الممكن أن تضيع في الغلاف الجوي (في معظم الحالات) لتسخين مياه التغذية مسبقًا في المرجل ، مما يحسن من كفاءة الغلاية ويقلل من تكاليف الوقود.
متنوع
المقتصد المرجل فائدة
| 1 | ينتج HDB موفرات لمراجل المرافق ، والتي تشمل الغلايات التي تعمل بالفحم أو الخشب أو الزيت أو أنواع الوقود الصلب الأخرى لإنتاج الكهرباء من بخار الغلاية عالي الضغط. |
| 2 | عادة ما توجد هذه المقتصدات في الممر الخلفي للغلاية وموجهة مع الأنابيب التي تعمل أفقيًا. يمر الماء المغذي للغلاية عبر دوائر الموفر في الاتجاه المعاكس لتدفق الغاز (يسمى التدفق المعاكس). |
| 3 | عادةً ما تُستخدم الأنابيب العارية لتقليل تلوث الرماد ، ولكن بعض الشركات المصنعة للمعدات الأصلية للغلايات تصمم اقتصاداتها بأنابيب ذات زعانف ، إما حلزونية أو ذات زعانف طويلة. |
| 4 | يمكن أن ينتج HDB عناصر اقتصادية إما بأنابيب عارية أو ذات زعانف لولبية أو طويلة الزعانف ، وإذا كنت تفضل ذلك ، أعد تصميم وحدتك إلى أحد أنواع الأنابيب الأخرى.يمكن لـ HDB أيضًا تصنيع رؤوس بديلة لجميع موفرات غلايات المرافق. |
حزمة المرجل المقتصد
| 1 | يتمتع HDB بقدرات تصنيع فريدة يستفيد منها مهندسو Optimus بشكل كامل عند تصميم اقتصاديات مصانع حامض الكبريتيك والمسخنات الفائقة. |
| 2 | غالبًا ما يسمح هذا بتكوين وحدات Optimus لتحقيق كفاءات أعلى في نقل الحرارة مما يؤدي إلى تقليل متطلبات مساحة السطح ، وبالتالي منتج منخفض السعر. |
| 3 | يستخدم HDB قدراته في الموقع لزعنفة وثني الأنابيب ، وآلة وتصنيع الرؤوس ، وحفر صفائح الأنابيب ، وقطع وتحضير جميع مواد التغليف ، وتنفيذ جميع أجزاء الضغط ولحام الغلاف. |
| 4 | وهذا يمنح HDB مزيدًا من التحكم في تسلسل التصنيع والجدول الزمني مما ساعدنا على تحقيق سجل رائع لأداء التسليم في الوقت المحدد. |
HRSG المقتصد
| 1 | يتم تكوين المقتصدون لوحدات HRSG الحالية مع أنابيب fintub التي تتدلى عموديًا.يحتوي HDB على ملفات مقتصد ملفقة لجميع شركات HRSG OEM تقريبًا ويفهم الميزات الفريدة لكل منها. |
| 2 | في كثير من الحالات ، ترغب المرافق في ترقية اقتصاداتها من الفولاذ الكربوني العادي إلى مادة سبيكة للمساعدة في مقاومة التآكل المتسارع للتدفق (FAC) داخل الرؤوس وانحناءات الأنابيب. |
| 3 | HDB هو متجر شامل لتصنيع المقتصدات لأننا نجهز جميع المواد ونقوم بجميع أجزاء الضغط ولحام المرفقات ، من تشذيب الأنابيب ، وتصنيع الرؤوس ، وتجميع حزمة الملف. |
مادة الزعانف
النحاس والألومنيوم والكربون الصلب والفولاذ المقاوم للصدأ
مواد الأنبوب
أنبوب من الصلب الكربوني A179 ، A192 ، A210 ؛أنابيب الفولاذ المقاوم للصدأ A269 ، A213 T5 T11 T22 304316 ، أو حسب الطلب
تحديد
(إذا كانت المواصفات التالية لا تلبي متطلباتك ، يرجى الاتصال بنا مع بيان المواصفات الخاصة بك)
قطر الأنبوب: 25.4 مم / 31.8 مم / 38.1 مم / 50.8 مم / 63.5 مم / 76.0 مم
سمك الأنبوب ذو الزعانف
مع زعنفة صلبة: 2.13 مم على الأقل
مع زعنفة مسننة: 1.9 مم على الأقل
نطاق ارتفاع الزعانف:
زعنفة صلبة: 6.3 مم - 31.8 مم
الزعنفة المسننة: 12.7 مم - 38.1 مم
العوامل
| اسم | المقتصد |
| مواصفات الأنبوب ذو الزعانف | وحدة (مم) |
| أنبوب مكشوف (od) | 25-165 |
| أنبوب مكشوف (سميك) | 2-8 |
| سميكة الزعانف | 0.6-3.0 |
| ارتفاع الزعانف | 5-30 |
| الملعب موضوع أنبوب الزعانف | 5-30 |
| طول الأنبوب ذو الزعانف | ≤12000 |
* ملاحظة: HD BOILER يمكن أن تصمم نوعًا خاصًا من الموفر وفقًا لمتطلبات العميل.
المبادلات الحرارية الداخلية
1.يمكن أيضًا إنتاج التبريد الفرعي عن طريق التسخين الفائق للغاز الذي يترك المبخر ويتجه إلى ضاغط الغاز.
2- تسحب هذه الأنظمة الحرارة من خط السائل ولكنها تسخن شفط ضواغط الغاز.
3- هذا حل شائع جدًا لضمان وصول الغاز إلى الضاغط ووصول السائل إلى الصمام.
4- يسمح أيضًا باستخدام المبادل الحراري الأقصى حيث يقلل من جزء المبادلات الحرارية المستخدمة لتغيير درجة حرارة السائل ، ويزيد من الحجم الذي يغير فيه المبرد طورته.
