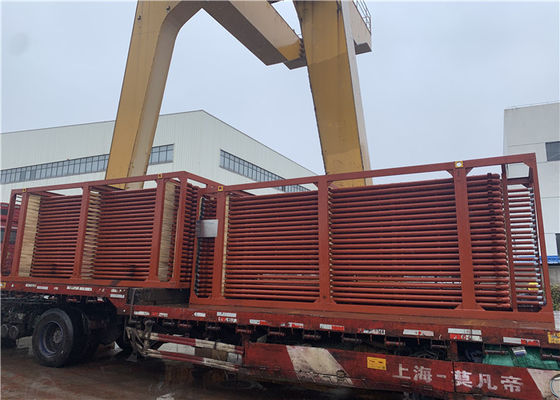

حزمة مخصصة المقتصد المرجل مع أنبوب سلس الكربون الصلب

حزمة مخصصة للغلاية المقتصد مع أنبوب الكربون الصلب غير الملحوم ASME القياسي

تفاصيل سريعة المواصفات

الموفر للغلاية هو جهاز ميكانيكي لا غنى عنه للغلايات التي تعمل بالفحم ، ويقع في مدخنة الغلاية ، حيث يتم التقاط الحرارة من غاز المداخن من أجل التسخين المسبق لمدخل الماء البارد أو تسخين مياه تغذية الغلاية.تصنع المقتصدات لدينا بشكل عام من 20 أنبوب غلاية ذات ضغط منخفض ومتوسط ​​، وأنابيب فولاذية غير ملحومة 20G أو أنابيب فولاذية من الدرجة ASME.يقلل من درجة حرارة غاز المداخن ويزيد من استعادة الحرارة لمساعدة العملاء على تقليل تكاليف الوقود.عند دخول أسطوانة البخار ، تزداد درجة حرارة مياه التغذية بعد تسخينها باستخدام الموفر.يتم تقليل الإجهاد الحراري الناجم عن اختلاف درجة الحرارة بين جدار أسطوانة البخار ومياه التغذية ، مما يقلل من الانكماش والانتفاخ في أسطوانة البخار.المقتصد الخاص بنا هو بديل ممتاز وأقل تكلفة لأنابيب جدار ماء الغلايات ذات درجة الحرارة العالية ، وبالتالي تقليل تكاليف التصنيع للغلايات التي تعمل بالفحم.

يمكن تخصيص أنابيب زعنفة الغلاية المختلفة

(1) المقتصد هو نظام توليد البخار مثل المرجل.عندما يتم تفريغ غاز العادم من أسطوانة المحرك عبر صمام العادم ، فإنه يذهب إلى المرجل لتوليد البخار عن طريق تسخين الماء.

(2) بعد أن يمر هذا الغاز من خلال الموفر ، يتم تسخين درجة حرارة غاز العادم المتبقية في الموفر.يساعد على توليد البخار ، كما أنه يحسن الكفاءة ويوفر استهلاك الوقود

(3) يستخدم المقتصد الحرارة المهدرة من عادم الغلاية ، والتي من الممكن أن تضيع في الغلاف الجوي (في معظم الحالات) لتسخين مياه التغذية مسبقًا في المرجل ، مما يحسن من كفاءة الغلاية ويقلل من تكاليف الوقود.

ميزة تنافسية

1.توفير الوقود: بعد انتقال غاز الوقود ذو درجة الحرارة العالية الناتج عن احتراق الوقود إلى أنابيب جدار ماء الغلاية ، والسخان الفائق ، وإعادة التسخين ، تكون درجة الحرارة مرتفعة للغاية ، يجعل الموفر مثاليًا لمنع فقدان الحرارة.الموفر الموجود في مداخن الغلاية يقلل من درجة حرارة غاز المداخن ، ويزيد من استعادة الحرارة لخفض تكاليف وقود العميل.

2.تحسين ظروف عمل أسطوانة بخار الغلاية: عند دخول أسطوانة البخار ، تزداد درجة حرارة مياه التغذية بعد تسخينها باستخدام الموفر.يتم تقليل الضغط الحراري الناتج عن اختلاف درجة الحرارة بين جدار أسطوانة البخار ومياه التغذية ، وبالتالي تقليل انكماش وانتفاخ أسطوانة البخار ، وإطالة عمر الخدمة.

3- تخفيض تكلفة الغلايات التي تعمل بالفحم: يتم تسخين المياه في غلاية المقتصد المصنوع من مواد ذات درجة حرارة منخفضة.هذا يجعل المقتصد بديلاً أقل تكلفة لأنابيب جدار ماء الغلايات ذات درجة الحرارة العالية ، ويقلل من تكاليف تصنيع الغلايات الإجمالية.

يجب أن تتناسب المقتصدات مع حجم غاز المداخن ، ودرجة حرارته ، والحد الأقصى لانخفاض الضغط المسموح به من خلال المكدس ، ونوع الوقود المستخدم في الغلاية ، ومقدار الطاقة المطلوب استردادها.المقتصدون المصممون للغاز الطبيعي فقط ، من المحتمل أن يتم توصيلهم إذا تم تركيبهم على غلاية فحم وسيواجهون خطرًا متزايدًا للتآكل إذا تم تركيبهم على غلاية تعمل بالزيت.تم تصميم بعض الوحدات للحفاظ على غازات المداخن أعلى من درجة حرارة التكثيف ، والبعض الآخر مصنوع من مواد تقاوم التأثير التآكل لغازات المداخن المكثفة.

العوامل

* ملاحظة: HD BOILER يمكن أن تصمم نوعًا خاصًا من الموفر وفقًا لمتطلبات العميل.

المبادلات الحرارية الداخلية

1.يمكن أيضًا إنتاج التبريد الفرعي عن طريق التسخين الفائق للغاز الذي يترك المبخر ويتجه إلى ضاغط الغاز.

2- تسحب هذه الأنظمة الحرارة من خط السائل ولكنها تسخن شفط ضواغط الغاز.

3- هذا حل شائع جدًا لضمان وصول الغاز إلى الضاغط ووصول السائل إلى الصمام.

4- يسمح أيضًا باستخدام المبادل الحراري الأقصى حيث يقلل من جزء المبادلات الحرارية المستخدمة لتغيير درجة حرارة السائل ، ويزيد من الحجم الذي يغير فيه المبرد طورته.
