ASME المقتصد في زيت الغلايات / مبادل حرارة الماء الساخن الصناعي باستخدام

ASME المقتصد في زيت الغلايات / مبادل حرارة الماء الساخن الصناعي باستخدام

الموفر ذو الأنبوب الزعانف من النوع H عبارة عن موفر اقتصادي عالي الكفاءة للتبادل الحراري يتم تجميعه بواسطة أنبوب زعنفة من النوع H (يُعرف أيضًا باسم الأنبوب ذو الزعانف من النوع H ، والأنبوب الزعانف ، وأنبوب الفراشة).

1 ، شكل الهيكل: الشكل الأساسي هو "H" ونوع مزدوج "H" ، مرتبة في الخط.

2 ، خصائص الأداء

1) يمكن أن يؤدي استبدال موفر الأنبوب العاري مع موفر أنبوب الزعانف من النوع H إلى زيادة مساحة التبادل الحراري وتقليل عدد الأنابيب المرتبة ، وبالتالي زيادة المقطع العرضي لتدفق غاز المداخن ، وتقليل سرعة غاز المداخن وتقليل التآكل.نظرًا لأن معدل تآكل الأنبوب يتناسب مع قوة 3.33 لمعدل تدفق غاز المداخن ، إذا تم تقليل سرعة غاز المداخن من 9 م / ث إلى 7 م / ث ، فسيتم تقليل معدل التآكل إلى 43٪ من الأصل واحد.في الوقت نفسه ، تُظهر التجربة أن الأنبوب ذو الزعانف نفسه لديه وظيفة مركزية الرماد المتطاير في منتصف صف الأنبوب ، وبالتالي فإن موفر الأنبوب ذو الزعانف لديه وظيفة تقليل التآكل والتلف في الهيكل.

2) يمكن تحويل الأنبوب المزعنف من النوع H إلى أنبوب بزعانف من النوع "double-H".هيكلها صلب ويمكن استخدامه في حالة صف الأنبوب الطويل.

3) يتم ترتيب الموفر للأنبوب الزعانف من النوع H بالتسلسل.تقسم الزعانف من النوع H المساحة إلى عدة مناطق صغيرة ، والتي يمكن أن توازن تدفق تدفق الهواء وتقليل التآكل والتلف بشكل كبير.

4) الزعانف من النوع H لها أفضل تأثير نفخ للسخام بسبب تكوين ممرات مستقيمة على كلا الجانبين.

5) المساحة مضغوطة ، يتم تقليل الوزن الإجمالي بشكل كبير ، ويتم تقليل التكلفة.

6) توفير الطاقة واستهلاك أقل للطاقة: يمكن لموفر الطاقة لوحدات التوليد أن يقلل ما لا يقل عن ثلثي فقد الحرارة لغاز العادم من المولدات ، ويستهلك فقط 2-4 كيلوواط من الطاقة لكل طن من البخار.

7) التشغيل والصيانة البسيطة ؛توفير العمالة: يتم تجميع المقتصد وتصنيعه ككل ، مع عدد أقل من الأجزاء المتحركة ، وهيكل بسيط وسهل التركيب.مستوى الأتمتة مرتفع ، والتشغيل والصيانة بسيطان ، ويمكن تقليل المشغلين.

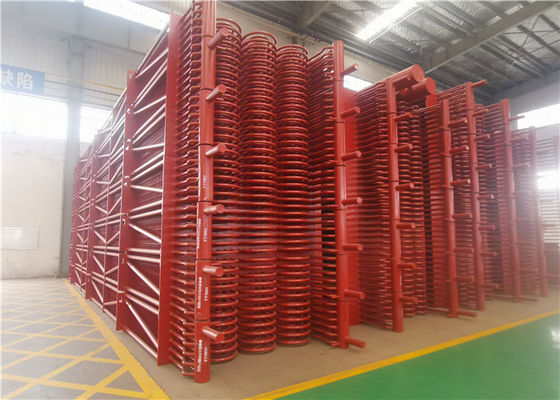

الهيكل المادي لمقتصد الأنبوب ذو الزعانف H للغلاية

يتكون من جدية من أنابيب الزعنفة H ورؤوس المدخل والمخرج والانحناء والإطار وغيرها من الملحقات.

خصائص المقتصد الأنبوب ذو الزعانف H للغلاية

1).أضف منطقة التبادل الحراري وقلل عدد الأنابيب ، وقم أيضًا بزيادة منطقة قسم تدفق الدخان لتقليل سرعة الدخان والتآكل.
2).يمكن تصنيع أنبوب الزعنفة من النوع H لمضاعفة أنبوب الزعنفة من النوع H ، والصلابة العالية لتناسب صف الأنبوب الطويل.
3).يتم ترتيب جهاز التوفير من النوع H في خط لجعل المساحة في العديد من المناطق الصغيرة ، ومتوسط ​​تدفق الهواء لتقليل التآكل.
4).مع قناة مستقيمة للحصول على أفضل تأثير نفخ الرماد.
5).هيكل مدمج لتقليل الوزن وتقليل تكلفة التصنيع.

تحديد

مزايا

1. مقاومة تآكل ممتازة

يرجع التآكل بشكل أساسي إلى تأثير تأثير القطع الرمادية على الأنبوب وتأثيره.التآكل هو الأشد حول الأنبوب عند مستوى 30 درجة.عندما يكون S1 / d = S2 / d = 2 ، يكون مقدار التآكل هنا 3 أضعاف متوسط ​​القيمة.

نظرًا لتغيير اتجاه تدفق الهواء ، فإن التآكل الأكثر شدة في الصف الثاني.عندما يكون S1 / d = S2 / d = 2 ، يكون الصف الثاني ضعف تآكل الصف الأول ، ويكون تآكل الصف التالي بشكل عام أعلى بنسبة 30٪ إلى 40٪ من الصف الأول.

ترتيب الصف الأول هو نفس ترتيب الصف الأول في التسلسل. في ظل نفس الظروف ، يكون الحد الأقصى للتآكل لحزمة الأنبوب الطولي 3-4 مرات أقل من حزمة الأنبوب المتعرج.

تتناسب سرعة تآكل الأنبوب بشكل مباشر مع معامل عدم انتظام سرعة غاز المداخن KV3.33 ، وتتناسب طرديًا مع معامل عدم الانتظام لتركيز الرماد المتطاير Ku.

يتم ترتيب موفر الأنبوب ذو الزعانف على شكل h بالتسلسل.تقسم الزعنفة على شكل حرف h المساحة إلى عدة مناطق صغيرة ولها تأثير تدفق موحد على تدفق الهواء.بالمقارنة مع موفر الأنبوب البصري ، وموفر الزعنفة الحلزونية ، وموفر الزعنفة الطولي بترتيب متداخلة ، فإن عمر التآكل أعلى بمقدار 3-4 مرات في ظل الظروف الأخرى.

المثبط الجانبي لغاز المداخن يحمي جزء الانحناء.

2. تقليل تراكم الغبار

يحدث تكوين الرماد على جانبي الأنبوب الخلفي والجانبين المتجهين للريح ، ومن السهل تنظيف الأنبوب عن طريق التشويش ، ويتراكم غبار أقل على الجزء الخلفي ، أما بالنسبة لترتيب الأنابيب بالتسلسل ، نظرًا لأن تدفق الهواء ليس من السهل تنظيفه في الجزء الخلفي من الأنبوب ، يوجد تراكم للرماد في ترتيب الأنابيب بالتتابع أكثر من العمود الخطأ.

يتم لحام الزعنفة من النوع h على جانبي الأنبوب ، والتي لا تتراكم الرماد ، بينما يتدفق تدفق الهواء بشكل مستقيم ، ولا يتغير اتجاه تدفق الهواء ، ولا تتراكم الزعنفة الرماد.

يتم ترك فجوة من 4-10 في منتصف الزعنفة من النوع h ، والتي يمكن أن توجه تدفق الهواء لاكتساح زعنفة الأنبوب لتراكم الغبار.

نظرًا لأن الزاوية الحلزونية للزعنفة توجه اتجاه التدفق ، فإن تراكم الرماد في أنبوب الزعنفة يكون أكثر خطورة ، ولا يمكن استخدام الموفر الذي لا يشكل رمادًا سائبًا. تظهر العملية الميدانية أن أنبوب الزعنفة على شكل حرف h لا يتراكم الرماد ، في حين أن الزعنفة الحلزونية خطيرة.

يتكون أنبوب الزعنفة الطولي من تدفق الهواء على طول الزعنفة حيث يتم لحام الزعنفة على سطح وخلف الرماد المتراكم ، وتكون بعض المناطق عرضة لتراكم الغبار.

الزعنفة على شكل حرف h ، والتي تشكل قناة مستقيمة على كلا الجانبين ، لها أفضل تأثير نفخ.

3. مساحة مدمجة ومنخفضة التكلفة

مجموعة الأنابيب مضغوطة كثيرًا وتقلل من ارتفاع دخان الذيل جيدًا.

يتم تقليل الوزن الإجمالي بشكل كبير وتقليل حمولة نظام التعليق.

تقليل تكلفة المقتصد والغلاية المتكاملة.

4. تقليل المقاومة الجانبية للدخان

تقليل تكلفة التشغيل والاستثمار للمروحة المستحثة.

5. تقليل وصلات اللحام وتحسين الموثوقية.
