| موك: | 1 مجموعة / مجموعات 10 أطنان |
| السعر: | قابل للتفاوض |
| العبوة القياسية: | ابحار التعبئة والتغليف / الحديد الإطار |
| فترة التسليم: | خلال 45 يوم عمل |
| طريقة الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على التوريد: | 500 طن / شهر |

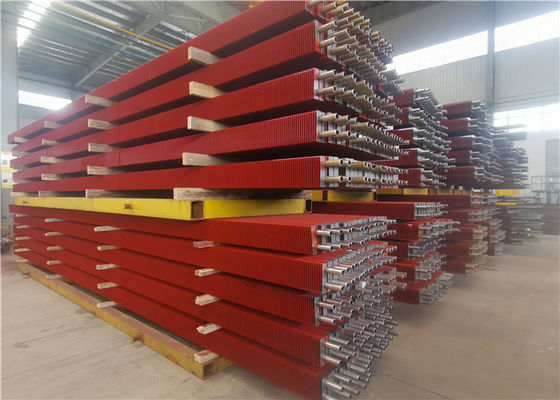

ASME قياسي الكربون الصلب زعنفة أنبوب مبادل حراري باستخدام
وصف أنبوب الزعنفة
تُستخدم الأنابيب ذات الزعانف في التطبيقات التي تنطوي على نقل الحرارة من سائل ساخن إلى سائل أكثر برودة عبر جدار الأنبوب.
يعتمد المعدل الذي يمكن أن يحدث به انتقال الحرارة هذا على ثلاثة عوامل:
في حالة الأنابيب العارية (غير المزودة بزعانف) ، حيث لا تكون مساحة السطح الخارجي أكبر بكثير من مساحة السطح الداخلية ، فإن المائع الذي يحتوي على أقل معامل انتقال للحرارة سيحدد معدل نقل الحرارة الإجمالي.عندما يكون معامل نقل الحرارة للسائل داخل الأنبوب أكبر بعدة مرات من السائل خارج الأنبوب (على سبيل المثال البخار بالداخل والزيت بالخارج) ، يمكن تحسين معدل نقل الحرارة الكلي بشكل كبير عن طريق زيادة السطح الخارجي للأنبوب.من الناحية الرياضية ، فإن ناتج معامل انتقال الحرارة للسائل الخارجي مضروبًا في مساحة السطح الخارجية يتم إجراؤه بحيث يتطابق بشكل أوثق مع ناتج معامل نقل الحرارة المائع الداخلي مضروبًا في مساحة السطح الداخلية.
"المفهوم الكامل للأنابيب ذات الزعانف هو زيادة مساحة السطح الخارجية للأنبوب."
مزايا
| منتج | يكتب | مادة الأنبوب | مادة FIN | حجم الأنبوب | حجم FIN |
| أنبوب ذو زعانف للمبادل الحراري | أنبوب زعنفة مقذوف | يمكن تطبيق جميع أنواع المواد | ألومنيوم A1100 | 15.88 ~ 50.8 | 7 ~ 11.5FPI |
| ارتفاع زعنفة ماكس 16 مم | |||||
| أنبوب زعنفة L- القدم | يمكن تطبيق جميع أنواع المواد | النحاس C1100 ، C1220 | 12.70 ~ 50.8 | 7 ~ 11.5FPI | |
| (التفاف على النوع) | ارتفاع زعنفة ماكس 16 مم | ||||
| أنبوب G-Fin (نوع مضمن) | ألومنيوم A1100 ، A1050 ، A1060 | ||||
| أنبوب ذو زعانف ملحومة عالية التردد | A179 أنبوب الكربون الصلب | أنبوب الكربون الصلب | 12.70 ~ 160 | 1.5 ~ 7FPI | |
| أنابيب الصلب غير القابل للصدأ | أنابيب الصلب غير القابل للصدأ | 0.8 ~ 3.2 مم.سماكة | |||
| مادة سبائك الصلب | مادة سبائك الصلب | ||||
| أنابيب النحاس وسبائك النحاس لا يتجزأ عالية الزعانف | C12200 ، C11000 ، C70600 | C12200 ، C11000 ، C70600 | 15.88 ~ 22.23 | 5 ~ 9FPI | |
| ماكس 12 ملم.ح | |||||
| أنبوب ذو زعانف بيضاوية | أنبوب الكربون الصلب | أنبوب الكربون الصلب | كل الأحجام المتوفرة | 5 ~ 15FPI | |
| أنابيب الصلب غير القابل للصدأ | أنابيب الصلب غير القابل للصدأ | ||||
| مادة سبائك الصلب | مادة سبائك الصلب | ||||
| أنابيب النحاس وسبائك النحاس | أنابيب النحاس وسبائك النحاس | ||||
| أنبوب زعنفة أحادية المعدن | أنبوب ذو زعنفة منخفضة | الكربون الصلب والفولاذ المقاوم للصدأ والتيتانيوم والنحاس والنحاس وسبائك النيكل ، إلخ. | - | 9.52 ~ 40 | 12 ، 16 ، 19 28 FPI ، إلخ. |
| أنبوب توربو سي | |||||
| أنبوب Turbo-E | |||||
| المموج أنبوب | كل نوع من المواد | - | 6.35 ~ 40 | 2 ~ 9FPI |
معلومات الشركة
HD المرجل تأسست في عام 1985 ، Zhangjiagang Hua Dong Boiler Co. سخانات أولية ، سخانات فائقة ، رؤوس ، أنابيب زعنفة لولبية ، أنابيب زعنفة H ، أنابيب حرارية إلخ. يقع HD Boiler في Dong Lai Industrial Park ، الضاحية الشرقية لمدينة Zhang Jia Gang.يقع موقع المصنع على بعد حوالي 150 كم من الطريق السريع إلى ميناء شنغهاي أو 60 كم من طريق الولاية إلى سوتشو أو ووشي ، مع امتداد النقل في جميع الاتجاهات بشكل مريح وسريع.
