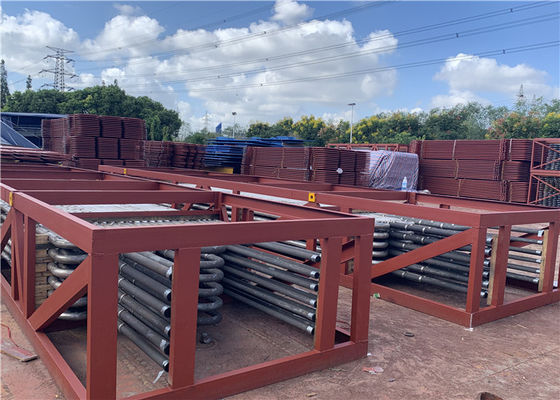

قطع غيار غلايات الضغط العالي ASME المشع
تفاصيل المنتج
| وقود: | فحم | اكتب: | توفير الطاقة |
|---|---|---|---|
| نطاق التطبيقات: | محطة توليد الكهرباء | تخصيص: | حسب الطلب |
| المعالجة السطحية: | مكافحة التآكل | فني: | ثني الأنابيب |
| إبراز |
سخان مشع ASME,سخان مشع عالي الضغط,سخان مشع للغلاية |
||
وصف المنتج
سخان مشع وجهاز إعادة تسخين لقطع غيار الغلايات ذات الضغط العالي ASME
Superheater & Reheater ، مكون مخصص للغلاية
الارتباط والمواصفات:
تحتوي الغلاية على سخانات عالية ومنخفضة ، ويتم ترتيب HS في مجرى غاز المداخن بعد فواصل الإعصار ، ويتم ترتيب LS في عمود رأسي خلفي.يتم إدخال البخار المشبع في رؤوس حاوية السقف عن طريق ثمانية أنابيب توصيل بخار مشبع φ108 × 5 على الأسطوانة ، ثم إلى سخانات درجة الحرارة المنخفضة من خلال أنابيب φ 42 × 4.0 ، بعد تسخينها بواسطة LS ، يتم إدخالها في جهاز التسخين لضبط درجة الحرارة ، ثم ينتقل إلى HS من خلال ثمانية أنابيب من φ108 × 5 ، ويرسل إلى التوربينات البخارية من خلال صمام البخار الرئيسي بعد الدخول في رأس مخرج SH.
يعتمد المسخن الفائق LT ترتيبًا متناوبًا ويكون سخان HT الفائق ترتيبًا في اتجاه مجرى النهر.يعتمد تجميع البخار وتوزيعه على طريقة اتجاه العرض لتحسين عدم انتظام تدفق البخار ومنع ارتفاع درجة حرارة الملفات المحلية بسبب انحراف البخار.
مواد:
لضمان التشغيل الآمن ، يستخدم جهاز التسخين الفائق LT أنابيب فولاذية غير ملحومة SA210 Gr.A1 ، ويستخدم جهاز التسخين الفائق HT أنابيب فولاذية غير ملحومة SA213 T22 منخفضة السبائك.
أنواع السخانات الفائقة:
1. السخان الفائق الإشعاعي: وهو أقدم أنواع السخانات الفائقة ويقع فوق أو خلف ضفاف أنابيب المياه لحمايتها من اللهب أو الحريق المباشر.
المعلمات التي تزيد من الحمل الحراري
أ.زيادة تدفق الوقود والهواء (تدفق غاز الاحتراق)
ب.زيادة معدل تدفق كتلة البخار
يعتمد الإشعاع بشكل أساسي على درجة حرارة اللهب.مع زيادة معدل تدفق البخار ، تصبح درجة حرارة الخروج أقل.
سخان سوبر مشع
يتم تعريضها لمصدر الحرارة مما يتطلب تحسين درجات حرارة المعدن.
يتم استخدام سخانات وأجهزة إعادة تسخين فائقة الإشعاع والحرارة للبخار بدرجة حرارة عالية.
ملحق للسخان الفائق بالبخار المشع بدرجة حرارة عالية في الغلاية
إنها مصنوعة من أنابيب تشبه الثعبان (فولاذ كربوني ، سبائك فولاذية أو فولاذ مقاوم للحرارة ، إلخ) وصناديق تجميع ومواد داعمة أخرى.تحتوي الأنابيب عمومًا على 32 أو φ38 أو φ42 أو أنواع أخرى من المواصفات ، وفقًا لاحتياجات المستخدم بشكل منفصل.
أجهزة إعادة التسخين
إنها عاقلة مثل السخانات الفائقة ولكن نظرًا لأن درجة حرارة خروجها أقل قليلاً من السخانات الفائقة وضغطها أقل بنسبة 20٪ -25٪ من السخان الفائق ، فيمكنها تحمل سبائك مادية أقل جودة.
تطبيق:
يتكون سخان البخار الفائق من ملفات أنبوبية كثيفة ويتم وضعه في المدخنة تحت درجة حرارة 450 درجة مئوية - 1000 درجة مئوية.
بالنسبة لسعة غلاية محطة توليد الكهرباء التي تزيد عن 10 ميجا باسكال ، يتم عادة استخدام سخان الصوانى والملفوف.
تفاصيل
| 1 | تكوين الخامات | الكربون الصلب ، سبائك الصلب أو الفولاذ المقاوم للحرارة ، وصناديق التجميع والمواد الداعمة الأخرى.الأنابيب هي أنواع مخصصة من المواصفات. |
| 2 | نمط التصميم | تخطيط عمودي أو أفقي. |
| 3 | مزايا | المظهر الجميل والحجم والدقة وتقنية الانحناء واللحام من الدرجة الأولى ، ومعدات الكشف من الدرجة الأولى. |
هيكل التصميم
1. تسخين بخار مشبع ، درجة حرارة تصل إلى 900 درجة مئوية.
2. كفاءة عالية ،> 90٪.
3. تسخين عالي السرعة.
4. تصميم مع الفولاذ المقاوم للصدأ.
5. عمر خدمة تصميم طويل ، 15 سنة.
أرسل إلينا البيانات الفنية المطلوبة ، مثل سعة البخار ، والضغط ، ودرجة الحرارة المطلوبة وما إلى ذلك. وسوف نقوم بالتصميم وفقًا لذلك.
تقدم HD Boiler أفضل منشأة في فئتها
لأكثر من 30 عامًا ، تعمل Hua Dong Boiler باستمرار على ابتكار وتحسين سخانات الغلايات الفائقة وأجهزة إعادة التسخين. تضمن التحسينات في الانحناء واللحام والتصميم أن منتجاتنا تلبي معايير Euorpean والأمريكية ، مما يضمن أداء قابل لإعادة الاستخدام.
