| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HD BOILER |
| إصدار الشهادات: | ISO9001 , SGS , TUV , ASME |
| رقم الموديل: | المرجل الاقتصادي |
| الحد الأدنى لكمية: | 1 مجموعة / مجموعات 10 طن |
|---|---|
| الأسعار: | Negotiable |
| تفاصيل التغليف: | التعبئة صالحة للابحار |
| وقت التسليم: | 30 يوما |
| شروط الدفع: | ويسترن يونيون ، L / C ، T / T |
| القدرة على العرض: | 500 طن شهريا |
| مواد: | الكربون الصلب | الاستخدام: | مبادل حراري |
|---|---|---|---|
| اكتب: | توفير الطاقة | بناء: | أنبوب النار / الماء |
| انتاج |: | الماء الساخن / البخار | وقود: | الفحم / الغاز / الزيت ، حرارة الماء |
| شرط: | جديد | البعد (L * W * H): | التخصيص |
| تسليط الضوء: | تراكب غلاية المقتصد,موفر غلاية مقاومة للتآكل,موفر للغلاية مع ختم ASME |
||

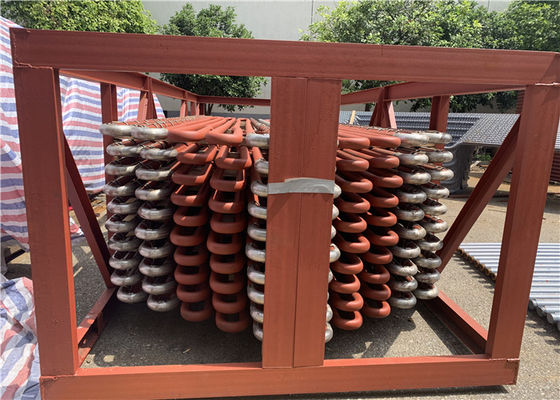

وحدة المقتصد لقطع غيار الغلايات مع درع تراكب مضاد للتآكل مع ختم ASME
الموفر للغلاية هو جهاز ميكانيكي لا غنى عنه للغلايات التي تعمل بالفحم ، ويقع في مدخنة الغلاية ، حيث يتم التقاط الحرارة من غاز المداخن من أجل التسخين المسبق لمدخل الماء البارد أو تسخين مياه تغذية الغلاية.تصنع المقتصدات لدينا بشكل عام من 20 أنبوب غلاية ذات ضغط منخفض ومتوسط ، وأنابيب فولاذية غير ملحومة 20G أو أنابيب فولاذية من الدرجة ASME.يقلل من درجة حرارة غاز المداخن ويزيد من استعادة الحرارة لمساعدة العملاء على تقليل تكاليف الوقود.عند دخول أسطوانة البخار ، تزداد درجة حرارة مياه التغذية بعد تسخينها باستخدام الموفر.يتم تقليل الإجهاد الحراري الناجم عن اختلاف درجة الحرارة بين جدار أسطوانة البخار ومياه التغذية ، مما يقلل من الانكماش والانتفاخ في أسطوانة البخار.المقتصد الخاص بنا هو بديل ممتاز وأقل تكلفة لأنابيب جدار ماء الغلايات ذات درجة الحرارة العالية ، وبالتالي تقليل تكاليف التصنيع للغلايات التي تعمل بالفحم.
ميزة غلاية حرارة النفايات ذات الزعانف من النوع H / غلاية استرداد الحرارة:
1. اعتماد أنبوب الزعنفة من النوع H كمكونات التبادل الحراري ، كفاءة عالية في نقل الحرارة ، هيكل مضغوط ، رماد متراكم أقل ، حامل للخلف والمسيل للدموع.
2. مادة قسم درجة الحرارة المنخفضة من الفولاذ الخاص.
3. تصميم الهيكل المعياري ، التركيب المريح ، التشغيل السهل ، كفاءة نقل الحرارة العالية
تحديد
| وصف | المقتصد المرجل |
| مواد | سبائك الصلب ، الكربون الصلب ، SA210C ، SA213T22 ، إلخ. |
| معيار المواد | ASTM أو EN أو ISO إلخ. |
| البعد | التخصيص |
| وزن |
الحد الأدنى: 10 طن الحد الأقصى: 1000 طن |
| عملية الصهر: | EF + LF + VD |
| معالجة | المواد ← السبيكة ← الدرفلة على الساخن / البارد ← المعالجة الحرارية (التطبيع + التقسية) ← الفحص ← المعالجة بالقطع الخشنة ← UT ← المعالجة الحرارية الثانية ← المعالجة النهائية ← الفحص |
| معيار UT | ASTM A388 أو EN10228 ، إلخ |
المواصفات الفنية
الهيكل المادي
يتكون من جدية من أنابيب الزعنفة الحلزونية ورؤوس المدخل والمخرج والانحناء والإطار وغيرها من الملحقات.
ترتيب الهيكل
في ترتيب خط / متداخلة.
وظيفة
(1) المقتصد هو نظام توليد البخار مثل المرجل.عندما يتم تفريغ غاز العادم من أسطوانة المحرك عبر صمام العادم ، فإنه يذهب إلى المرجل لتوليد البخار عن طريق تسخين الماء.
(2) بعد أن يمر هذا الغاز من خلال الموفر ، يتم تسخين درجة حرارة غاز العادم المتبقية في الموفر.يساعد على توليد البخار ، كما أنه يحسن الكفاءة ويوفر استهلاك الوقود
(3) يستخدم المقتصد الحرارة المهدرة من عادم الغلاية ، والتي من الممكن أن تضيع في الغلاف الجوي (في معظم الحالات) لتسخين مياه التغذية مسبقًا في المرجل ، مما يحسن من كفاءة الغلاية ويقلل من تكاليف الوقود.
متنوع
المقتصد المرجل فائدة
| 1 | ينتج HDB موفرات لمراجل المرافق ، والتي تشمل الغلايات التي تعمل بالفحم أو الخشب أو الزيت أو أنواع الوقود الصلب الأخرى لإنتاج الكهرباء من بخار الغلاية عالي الضغط. |
| 2 | عادة ما توجد هذه المقتصدات في الممر الخلفي للغلاية وموجهة مع الأنابيب التي تعمل أفقيًا. يمر الماء المغذي للغلاية عبر دوائر الموفر في الاتجاه المعاكس لتدفق الغاز (يسمى التدفق المعاكس). |
| 3 | عادةً ما تُستخدم الأنابيب العارية لتقليل تلوث الرماد ، ولكن بعض الشركات المصنعة للمعدات الأصلية للغلايات تصمم اقتصاداتها بأنابيب ذات زعانف ، إما حلزونية أو ذات زعانف طويلة. |
| 4 | يمكن أن ينتج HDB عناصر اقتصادية إما بأنابيب عارية أو ذات زعانف لولبية أو طويلة الزعانف ، وإذا كنت تفضل ذلك ، أعد تصميم وحدتك إلى أحد أنواع الأنابيب الأخرى.يمكن لـ HDB أيضًا تصنيع رؤوس بديلة لجميع موفرات غلايات المرافق. |
حزمة المرجل المقتصد
| 1 | يتمتع HDB بقدرات تصنيع فريدة يستفيد منها مهندسو Optimus بشكل كامل عند تصميم اقتصاديات مصانع حامض الكبريتيك والمسخنات الفائقة. |
| 2 | غالبًا ما يسمح هذا بتكوين وحدات Optimus لتحقيق كفاءات أعلى في نقل الحرارة مما يؤدي إلى تقليل متطلبات مساحة السطح ، وبالتالي منتج منخفض السعر. |
| 3 | يستخدم HDB قدراته في الموقع لزعنفة وثني الأنابيب ، وآلة وتصنيع الرؤوس ، وحفر صفائح الأنابيب ، وقطع وتحضير جميع مواد التغليف ، وتنفيذ جميع أجزاء الضغط ولحام الغلاف. |
| 4 | وهذا يمنح HDB مزيدًا من التحكم في تسلسل التصنيع والجدول الزمني مما ساعدنا على تحقيق سجل رائع لأداء التسليم في الوقت المحدد. |
HRSG المقتصد
| 1 | يتم تكوين المقتصدون لوحدات HRSG الحالية مع أنابيب fintub التي تتدلى عموديًا.يحتوي HDB على ملفات مقتصد ملفقة لجميع شركات HRSG OEM تقريبًا ويفهم الميزات الفريدة لكل منها. |
| 2 | في كثير من الحالات ، ترغب المرافق في ترقية اقتصاداتها من الفولاذ الكربوني العادي إلى مادة سبيكة للمساعدة في مقاومة التآكل المتسارع للتدفق (FAC) داخل الرؤوس وانحناءات الأنابيب. |
| 3 | HDB هو متجر شامل لتصنيع المقتصدات لأننا نجهز جميع المواد ونقوم بجميع أجزاء الضغط ولحام المرفقات ، من تشذيب الأنابيب ، وتصنيع الرؤوس ، وتجميع حزمة الملف. |
يمكن تصنيع مختلف اقتصاديات الغلايات
* ملاحظة: HD BOILER يمكن أن تصمم نوعًا خاصًا من الموفر وفقًا لمتطلبات العميل.
امتحان
| 1 | يتم استخدام أحدث نوع من آلات الانحناء على شكل حرف U من أجل الانحناء البارد الدقيق للأنابيب. |
| 2 | يتم إجراء الانحناء لجميع أنواع المبادلات الحرارية ، والمكثف ، والموفر ، وأنابيب الغلايات في الفولاذ المقاوم للصدأ غير الملحوم وكذلك الملحومة. |
| 3 | بعد ذلك ، يتم اختبار أنابيب الانحناء على شكل حرف `` U '' بالماء وتخفيف التوتر إذا طلب ذلك. |
| 4 | كما يتم تحضير القطع النموذجية لتحديد تقليل السماكة في جزء الانحناء. |
| 5 | يتم إجراء اختبار اختراق الصبغة على جزء الانحناء بحثًا عن الشقوق والعيوب أو أي نوع من العيوب. |
| 6 | يتم توفير تعبئة خاصة لمنع أي أضرار أثناء النقل. |
تم تجهيز Huadong Boiler بمتجر تصنيع في الموقع و 700 محترف مؤهل يتمتعون بخبرة جماعية تزيد عن 30 عامًا.نحن قادرون على تنفيذ تصنيع مكونات الغلايات الثقيلة مثل نظام الأنابيب ذات الزعانف وأوعية ضغط الغلايات والمقتصدات.نحن مجهزون بآلات تثقيب الصفائح المعدنية وآلات قطع البلازما CNC وآلات لحام القوس والعديد من المخارط ذات السعة الكبيرة.نظرًا لقدرات التصنيع القوية ، يمكننا تقديم خدمات مخصصة لمجموعة متنوعة من الاحتياجات الصناعية
