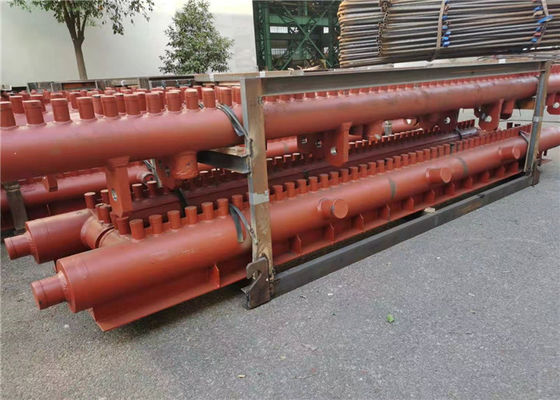

ASME قياسي CS / SS مشعب رأس الغلاية غير الملحومة

تعريف الرأس

وفقًا لموقعها ، يوجد رأس علوي ورأس سفلي أو رأس مدخل ورأس مخرج.وفقًا لأنواع حزم الأنبوب التي تم جمعها ، يتم تقسيمها إلى رأس جدار مائي ، وموصل فائق التسخين ، ورأس اقتصادي ، إلخ.

وتتمثل الوظيفة الرئيسية في جمع وسيط العمل ، أو إعادة توزيع وسيط العمل على خطوط الأنابيب الأخرى من خلال الرأس ، أي تجميع وسيط العمل وخلطه وتوزيعه ، وذلك لضمان التوزيع والتسخين المنتظمين لوسط العمل.يقع الرأس السفلي ، المعروف أيضًا باسم صندوق مكافحة فحم الكوك ، على جانبي الشبكة ويتصل مباشرة مع خط الفحم المحترق.وتتمثل مهمتها في تبريد خبث فحم الكوك وليس الارتباط بالجدار الجانبي.

وظيفة الرأس

صندوق التجميع هو عبارة عن تجهيزات الأنابيب لخلط وسط عمل الغلاية وضمان تسخين موحد لوسط العمل. يتكون جدار فرن الغلاية الصناعية عادةً من صفوف وصفوف من الأنابيب (جدار مائي) معًا ، لكن حجم الغلاية الضخم ، الهيكل المعقد ، لا يمكن أن يضمن كل وسيط العمل في أنبوب سعة امتصاص الحرارة هو نفسه ، الأجزاء المختلفة من امتصاص الحرارة تختلف كثيرًا ، يمكن أن يسمح رأس التثبيت لكل أنبوب يعمل بالداخل بالتقارب هنا ، وإعادة التوزيع إلى المستوى التالي في الأنبوب ، حتى نتمكن من تقليل الانحراف الحراري ، وجعل حرارة متوسطة العمل ، وتدفق التبريد ، والمرجل ، والكفاءة الحرارية للغلاية هي الأمثل لتحسين ؛ بالإضافة إلى ذلك ، يختلف حجم وكمية وترتيب الأنابيب في الأجزاء العلوية والمتوسطة والسفلية من المرجل ، وصندوق التجميع مسؤول عن توصيل كل قسم لضمان التدفق السلس لجودة العمل.

ميزات الرأس

1. تقرير حساب القوة مع معلومات المواد التطبيقية.
2. 100٪ تقرير NDT (الفحص غير المدمر) للوحة الفولاذية والأنبوب وقضيب اللحام.
3. 100٪ تقرير فحص بأشعة X-ray (خط اللحام): لضمان جودة المرجل بالكامل.
4. تقرير الاختبار الهيدروليكي: ضمان سلامة وضغط العمل القياسي.

5.Excellent في جودة اللحام ، عالية التلقائية وآمنة وموثوق بها

تفاصيل العنوان

1. يتم تصنيع منتجاتنا عن طريق الضغط الساخن وسحب الأنبوب الفولاذي غير الملحوم على آلة خاصة للرقبة الخلفية.

2- بهذه الطريقة ، سيكون للعوائق جدران أكثر سمكًا وأسطحًا أنظف ، ويتشكل إجهاد الفيلم بدلاً من إجهاد الانحناء تحت تأثير الضغط الداخلي ، والذي يتمتع بأداء إجهاد مثالي.

تصنيف الرأس

المواد

1. الكربون الصلب: 20G ، SA-106B ، SA-106C ، إلخ.

2. الفولاذ المقاوم للحرارة منخفض السبيكة: 15CrMoG ، 12Cr1MoVG ، SA-335P12 ، SA335-P22 ، إلخ.

3. الفولاذ المقاوم للحرارة من سبيكة متوسطة: SA-335P91 ، إلخ.

4. المواد الخاصة (فوق الحرج): SA-335P122 ، SA-335P92 ، إلخ.

ورشة المصنع
