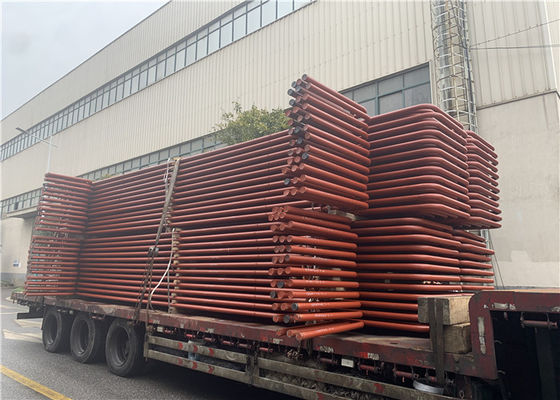

50T / H Lignite البخار المدفأة CFB أجزاء المرجل

ASME أو Ce جهاز تسخين فولاذي غير ملحوم قياسي لـ 50 T / H Lignite أطلقت أجزاء مرجل CFB

Superheater & Reheater ، مكون مخصص للغلاية

السخان الفائق هو جزء من غلاية يقوم بتسخين البخار من درجة حرارة التشبع إلى درجة الحرارة الزائدة.يُطلق عليه أيضًا سخان البخار الفائق ، ويمكن تقسيم السخان الفائق إلى نوع الحمل الحراري والنوع الشعاعي والنوع شبه القطري وفقًا لوضع نقل الحرارة ؛ وفقًا لخصائص الهيكل ، يمكن تقسيمه إلى نوع أنبوب سربنتين ونوع الشاشة والجدار النوع والجدار ، وهي مكونة من أنابيب متوازية ومشعب مدخل ومخرج.

لا تحتوي معظم الغلايات الصناعية على سخانات فائقة لأن العديد من العمليات الصناعية والمرافق الحية تتطلب بخارًا مشبعًا فقط ، وفي محطات توليد الطاقة والقاطرات والمراجل البحرية ، عادةً ما يتم تركيب السخان الفائق لتحسين الكفاءة الحرارية المتداولة لمحطة توليد الطاقة البخارية بأكملها.

مواد:
لضمان التشغيل الآمن ، يستخدم جهاز التسخين الفائق LT أنابيب فولاذية غير ملحومة SA210 Gr.A1 ، ويستخدم جهاز التسخين الفائق HT أنابيب فولاذية غير ملحومة SA213 T22 منخفضة السبائك.

وظيفة المنتج والميزات

HDB سخان البخار الحراري الفعال للغلايات التي تعمل بالفحم
تخصيص:
تعتبر السخانات الفائقة من أهم أجزاء الغلايات التي تعمل على تحسين الكفاءة الحرارية.عادة ما يتم تطبيق سخان البخار المشع ذو درجة الحرارة العالية في غلاية محطة توليد الطاقة عالية الضغط.

في الغلاية ، يتمثل دور السخان الفائق في تسخين البخار المشبع إلى درجة حرارة معينة من البخار المحمص لزيادة كفاءة محطة الطاقة.يعمل المكرر بشكل أساسي على تحسين كفاءة دورة محطة الطاقة الحرارية.

ملفات التسخين البخاري الفائق: تستخدم ملفات التسخين الفائق في الغلاية لتوليد البخار المشبع.تستخدم ملفات السخان الفائق بشكل خاص في غلايات محطة توليد الكهرباء.نقوم بتصنيع ملفات التسخين الفائقة بدرجات مختلفة من سبائك الصلب وفي أنابيب فولاذية أقل تلطيخًا مع أو بدون دعم ورأس حسب رسم العميل

التغييرات في ظروف تشغيل الغلاية ، مثل مستوى التحميل ، وتغيير الوقود ، وتغيير ظروف الاحتراق ، وما إلى ذلك ، تؤثر جميعها على درجة حرارة بخار مخرج السخان الفائق ، لذلك توجد في غلايات محطة الطاقة وسائل لضبط درجة حرارة بخار مخرج الغلاية لجعلها مستقرة عند القيمة المحددة الوسائل الشائعة المستخدمة هي:

(1) مع مخفض درجة حرارة الماء أو نوع السطح يضبط درجة حرارة البخار مباشرة ؛

(2) مع الموقد المتأرجح لتغيير درجة حرارة دخان مخرج الفرن ؛

(3) مع امتصاص الحرارة لضبط إعادة تدوير الدخان. عندما يزداد حمل الغلاية ، تزداد قيمة ارتفاع درجة حرارة مدخل ومخرج البخار من سخان التدفق ، بينما تنخفض قيمة ارتفاع درجة حرارة السخان المشع.

إذا تم دمج وتكوين سخان الحمل الحراري ، والسخان المشع ، والسخان شبه المشع بشكل صحيح ، يمكن أن تتغير درجة حرارة بخار المخرج بشكل أقل عندما تتغير ظروف الحمل والاحتراق. سيكون امتصاص الحرارة ومعدل تدفق البخار للأنابيب المتوازية في كومة التسخين الفائق مختلف في التشغيل من أجل تجنب درجات الحرارة الزائدة في الأنابيب الفردية ، يتم تقسيم السخان الفائق إلى عدة مجموعات أنابيب في غلايات كبيرة.يتم خلط البخار من كل مجموعة أنابيب مع صندوق تجميع خارج الفرن ويتم استخدام أنبوب توجيه البخار في تحويل كل مجموعة أنابيب ، وذلك لتجنب الاختلاف المفرط في درجات الحرارة بين كل أنبوب.

تفاصيل

هيكل التصميم

1. تسخين بخار مشبع ، درجة حرارة تصل إلى 900 درجة مئوية.

2. كفاءة عالية ،> 90٪.

3. تسخين عالي السرعة.

4. تصميم مع الفولاذ المقاوم للصدأ.

5. عمر خدمة تصميم طويل ، 15 سنة.

أرسل إلينا البيانات الفنية المطلوبة ، مثل سعة البخار ، والضغط ، ودرجة الحرارة المطلوبة وما إلى ذلك. وسوف نقوم بالتصميم وفقًا لذلك.

تقدم HD Boiler أفضل منشأة في فئتها

Huadong Boiler متخصص في إنتاج مكونات الغلايات المخصصة لمدة 34 عامًا منذ عام 1985. وقد تم استخدام مكونات الغلايات الخاصة بنا في مولدات البخار الصناعية ، والغلايات البخارية ، ومراجل الماء الساخن ، وغلايات البخار الكهربائية ، ومحطات تقليل ضغط البخار ، إلخ.
