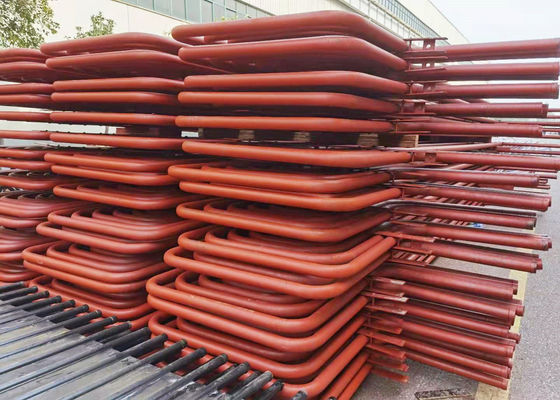

75T / H Lignite Fired CFB Boiler Superheater ومعيار CE

ASME أو CE جهاز تسخين فولاذي كربوني غير ملحوم بسعة 75 T / H من Lignite CFB

الارتباط والمواصفات:
تحتوي الغلاية على سخانات عالية ومنخفضة ، ويتم ترتيب HS في مجرى غاز المداخن بعد فواصل الإعصار ، ويتم ترتيب LS في عمود رأسي خلفي.يتم إدخال البخار المشبع في رؤوس حاوية السقف عن طريق ثمانية أنابيب توصيل بخار مشبع φ108 × 5 على الأسطوانة ، ثم إلى سخانات درجة الحرارة المنخفضة من خلال أنابيب φ 42 × 4.0 ، بعد تسخينها بواسطة LS ، يتم إدخالها في جهاز التسخين لضبط درجة الحرارة ، ثم ينتقل إلى HS من خلال ثمانية أنابيب من φ108 × 5 ، ويرسل إلى التوربينات البخارية من خلال صمام البخار الرئيسي بعد الدخول في رأس مخرج SH.
يعتمد المسخن الفائق LT ترتيبًا متناوبًا ويكون سخان HT الفائق ترتيبًا في اتجاه مجرى النهر.يعتمد تجميع البخار وتوزيعه على طريقة اتجاه العرض لتحسين عدم انتظام تدفق البخار ومنع ارتفاع درجة حرارة الملفات المحلية بسبب انحراف البخار.

مواد:
لضمان التشغيل الآمن ، يستخدم جهاز التسخين الفائق LT أنابيب فولاذية غير ملحومة SA210 Gr.A1 ، ويستخدم جهاز التسخين الفائق HT أنابيب فولاذية غير ملحومة SA213 T22 منخفضة السبائك.

مبدأ العمل

السخان الفائق هو الجزء الذي يسخن البخار من درجة حرارة التشبع إلى السخان الفائق بواسطة المرجل.ويسمى أيضًا المدفأة الفائقة.
يمكن تقسيم السخان الفائق إلى نوع الحمل الحراري والنوع المشع والنوع شبه المشع وفقًا لوضع نقل الحرارة ؛
وفقًا لخصائص الهيكل ، يمكن تقسيمه إلى نوع أنبوب اعوج ونوع الشاشة ونوع الجدار ونوع الجدار.

تتكون جميعها من عدد من الأنابيب المتوازية ومشعب المدخل والمخرج.
لا تحتوي معظم الغلايات الصناعية على سخانات فائقة لأن العديد من العمليات الصناعية والمرافق لا تتطلب سوى البخار المشبع.
يتم تركيب السخانات الفائقة بشكل عام في محطات الطاقة والقاطرات والمراجل البحرية لتحسين الكفاءة الحرارية لمحطة الطاقة البخارية بأكملها.

أنواع السخانات الفائقة:
1. السخان الفائق الإشعاعي: وهو أقدم أنواع السخانات الفائقة ويقع فوق أو خلف ضفاف أنابيب المياه لحمايتها من اللهب أو الحريق المباشر.
المعلمات التي تزيد من الحمل الحراري

أ.زيادة تدفق الوقود والهواء (تدفق غاز الاحتراق)
ب.زيادة معدل تدفق كتلة البخار

يعتمد الإشعاع بشكل أساسي على درجة حرارة اللهب.مع زيادة معدل تدفق البخار ، تصبح درجة حرارة الخروج أقل.
سخان سوبر مشع
يتم تعريضها لمصدر الحرارة مما يتطلب تحسين درجات حرارة المعدن.

يتم استخدام سخانات وأجهزة إعادة تسخين فائقة الإشعاع والحرارة للبخار بدرجة حرارة عالية.
ملحق للسخان الفائق بالبخار المشع بدرجة حرارة عالية في الغلاية

إنها مصنوعة من أنابيب تشبه الثعبان (فولاذ كربوني ، سبائك فولاذية أو فولاذ مقاوم للحرارة ، إلخ) وصناديق تجميع ومواد داعمة أخرى.تحتوي الأنابيب عمومًا على 32 أو φ38 أو φ42 أو أنواع أخرى من المواصفات ، وفقًا لاحتياجات المستخدم بشكل منفصل.

أجهزة إعادة التسخين
إنها عاقلة مثل السخانات الفائقة ولكن نظرًا لأن درجة حرارة خروجها أقل قليلاً من السخانات الفائقة وضغطها أقل بنسبة 20٪ -25٪ من السخان الفائق ، فيمكنها تحمل سبائك مادية أقل جودة.

تطبيق:
يتكون سخان البخار الفائق من ملفات أنبوبية كثيفة ويتم وضعه في المدخنة تحت درجة حرارة 450 درجة مئوية - 1000 درجة مئوية.
بالنسبة لسعة غلاية محطة توليد الطاقة التي تزيد عن 10 ميجا باسكال ، يتم عادة استخدام سخان الصوانى والملفوف.

ما هي الاختلافات بين Superheater و Reheater؟
