| موك: | 5 طن |
| العبوة القياسية: | التعبئة البحر للتصدير |
| فترة التسليم: | 30 ~ 50 يوم |

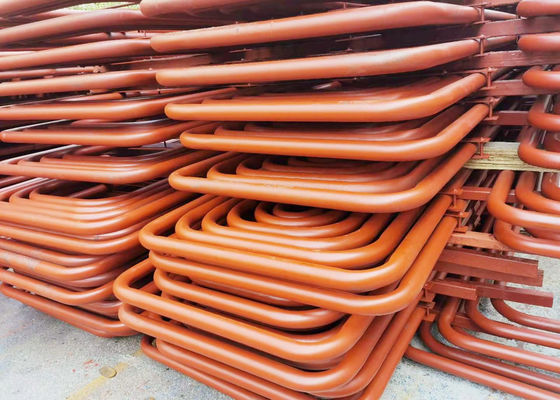

سخان غلايات فولاذي كربوني لغلاية CFB تعمل بالفحم وفقًا لمعيار ASME
مبدأ العمل
السخان الفائق هو الجزء الذي يسخن البخار من درجة حرارة التشبع إلى السخان الفائق بواسطة المرجل.ويسمى أيضًا المدفأة الفائقة.
يمكن تقسيم السخان الفائق إلى نوع الحمل الحراري والنوع المشع والنوع شبه المشع وفقًا لوضع نقل الحرارة ؛
وفقًا لخصائص الهيكل ، يمكن تقسيمه إلى نوع أنبوب اعوج ونوع الشاشة ونوع الجدار ونوع الجدار.
تتكون جميعها من عدد من الأنابيب المتوازية ومشعب المدخل والمخرج.
لا تحتوي معظم الغلايات الصناعية على سخانات فائقة لأن العديد من العمليات الصناعية والمرافق لا تتطلب سوى البخار المشبع.
يتم تركيب السخانات الفائقة بشكل عام في محطات الطاقة والقاطرات والمراجل البحرية لتحسين الكفاءة الحرارية لمحطة الطاقة البخارية بأكملها.
أنواع السخانات الفائقة:
1. السخان الفائق الإشعاعي: وهو أقدم أنواع السخانات الفائقة ويقع فوق أو خلف ضفاف أنابيب المياه لحمايتها من اللهب أو الحريق المباشر.
المعلمات التي تزيد من الحمل الحراري
أ.زيادة تدفق الوقود والهواء (تدفق غاز الاحتراق)
ب.زيادة معدل تدفق كتلة البخار
يعتمد الإشعاع بشكل أساسي على درجة حرارة اللهب.مع زيادة معدل تدفق البخار ، تصبح درجة حرارة الخروج أقل.
سخان سوبر مشع
يتم تعريضها لمصدر الحرارة مما يتطلب تحسين درجات حرارة المعدن.
يتم استخدام سخانات وأجهزة إعادة تسخين فائقة الإشعاع والحرارة للبخار بدرجة حرارة عالية.
ملحق للسخان الفائق بالبخار المشع بدرجة حرارة عالية في الغلاية
إنها مصنوعة من أنابيب تشبه الثعبان (فولاذ كربوني ، سبائك فولاذية أو فولاذ مقاوم للحرارة ، إلخ) وصناديق تجميع ومواد داعمة أخرى.تحتوي الأنابيب عمومًا على 32 أو φ38 أو φ42 أو أنواع أخرى من المواصفات ، وفقًا لاحتياجات المستخدم بشكل منفصل.
أجهزة إعادة التسخين
إنها عاقلة مثل السخانات الفائقة ولكن نظرًا لأن درجة حرارة خروجها أقل قليلاً من السخانات الفائقة وضغطها أقل بنسبة 20٪ -25٪ من السخان الفائق ، فيمكنها تحمل سبائك مادية أقل جودة.
تطبيق:
يتكون سخان البخار الفائق من ملفات أنبوبية كثيفة ويتم وضعه في المدخنة تحت درجة حرارة 450 درجة مئوية - 1000 درجة مئوية.
بالنسبة لسعة غلاية محطة توليد الكهرباء التي تزيد عن 10 ميجا باسكال ، يتم عادة استخدام سخان الصوانى والملفوف.
ما هي الاختلافات بين Superheater و Reheater؟
| اكتب | مزايا | سلبيات | طريقة الدعم |
| نوع قلادة | 1. دعم هيكلي قوي | 1. انسداد التدفق بالبخار المكثف 2. يحتاج إلى إعادة تشغيل بطيئة لتطهير المياه التي تتراكم في القاع. | مدعوم من أعلى |
| النوع المقلوب | 1- التصريف المناسب للبخار المكثف | 1. تفتقر إلى الصلابة الهيكلية ، خاصة في تدفق الغاز عالي السرعة | مدعوم من الأسفل |
| أفقي نوع |
1. الصرف السليم 2. صلابة هيكلية جيدة. |
1. إنهم لا ينظرون إلى اللهب مباشرة لذا فهم من نوع الحمل الحراري | عادة ما يتم دعمها في قنوات الغاز العمودية الموازية للفرن الرئيسي. |
|
|
