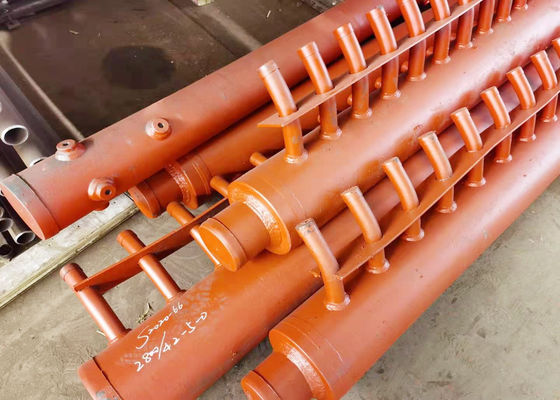

رؤوس مشعب الغلايات المصنوعة من الصلب الكربوني ASME لمحطة الطاقة

ASME Standard Carbon Steel Boiler Parts Manifold Header لتطبيق محطة الطاقة

وصف المنتج

من أجل تحسين كفاءة الغلايات ، يتم تطوير الغلايات تدريجياً إلى غلايات أنبوبية لزيادة مساحة نقل الحرارة.يتدفق ماء الإناء من برميل القدر إلى الصندوق السفلي عبر الأنبوب الهابط ، ويتم توزيعه على كل حزمة أنبوب بواسطة جسم الصندوق.يمتص الماء الموجود في حزم الأنابيب هذه الطاقة الحرارية باستمرار ويتجمع في جسم الصندوق العلوي ثم يتدفق مرة أخرى إلى برميل القدر.نسمي رأسي الجسم العلوي والسفلي.الرأس هو جزء مهم من الغلاية ، وينقسم إلى رأس علوي ورأس سفلي.

وتتمثل الوظيفة الرئيسية في تجميع سوائل العمل أو إعادة توزيع سوائل العمل على خطوط الأنابيب الأخرى من خلال الرؤوس.وهذا يعني ، جمع ومزج وتوزيع سوائل العمل ، وذلك لضمان توزيع وتسخين سوائل العمل بالتساوي.يقع الرأس السفلي ، الذي يُطلق عليه أيضًا صندوق مقاومة فحم الكوك ، على جانبي الشبكة ويتصل مباشرة مع خط الفحم المحترق.وتتمثل وظيفتها في تبريد خبث فحم الكوك دون الارتباط بالجدار الجانبي.

أنواع

وفقًا لموقعها ، يوجد رأس علوي ورأس سفلي أو رأس مدخل ورأس مخرج.وفقًا لأنواع الحزم التي تم جمعها ، يمكن تقسيمها إلى رؤوس جدار مائي ، ورؤوس سخانات فائقة ، ورؤوس اقتصادية وما إلى ذلك.

المهام

الرأس عبارة عن تجهيزات أنابيب لخلط مواد عمل الغلايات وضمان تسخين موحد لمواد العمل.عادة ما يتكون جدار فرن الغلايات الصناعية من صفوف من الأنابيب (جدران مبردة بالماء) ، لكن حجم الغلايات ضخم ، والهيكل معقد.لا يمكن أن يضمن أن المواد العاملة في جميع الأنابيب تمتص نفس الحرارة.هناك اختلافات كثيرة في امتصاص الحرارة في أجزاء مختلفة.يمكن أن يؤدي تركيب الرؤوس إلى جعل مادة العمل في كل أنبوب تتقارب هنا ، وتوزع على المستوى التالي من كل أنبوب لتقليل الانحراف الحراري بحيث يتم تحسين امتصاص الحرارة وتدفق سائل العمل والتبريد والكفاءة الحرارية للغلاية وتحسن ؛بالإضافة إلى ذلك ، يختلف حجم وعدد وتصميم الأنابيب في الأجزاء العلوية والمتوسطة والسفلية من المرجل.الرأس مسؤول عن توصيل كل قسم لضمان التدفق السلس لمواد العمل.
