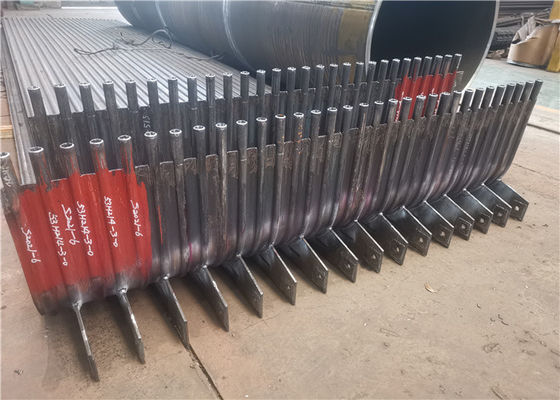

83 مم الأنابيب ألواح الجدار المائي CFB تسرب الهواء المنخفض
تفاصيل المنتج
| مادة: | الكربون الصلب والفولاذ المقاوم للصدأ | تطبيق: | محطة كهرباء وصناعية |
|---|---|---|---|
| اسم: | جدار ماء الغلاية | ضمان: | 3 سنوات |
| نوع الدورة الدموية: | الدورة الدموية الطبيعية | التعبئة: | التعبئة القياسية للتصدير |
| إبراز |
ألواح الجدران المائية CFB,ألواح الجدران المائية 83 مم,الجدار المائي CFB 83 مم |
||
وصف المنتج
83 مم الأنابيب ألواح الجدار المائي CFB تسرب الهواء المنخفض
مقدمة
سطح تسخين بالتبخير يتكون من عدد من الأنابيب المتوازية الموضوعة على الجدار الداخلي لموقد المرجل.تتمثل وظيفة جدار الماء في امتصاص الحرارة المشعة لللهب ذي درجة الحرارة العالية أو غاز المداخن في الفرن ، وإنتاج البخار أو الماء الساخن في الأنبوب ، وتقليل درجة حرارة جدار الفرن ، وحماية جدار الفرن.في المرجل ذو السعة الكبيرة ، تكون درجة حرارة اللهب في الفرن عالية جدًا ، وتكون كثافة الإشعاع الحراري كبيرة جدًا.40 ~ 50٪ أو أكثر من حرارة الغلاية يمتصها جدار الماء.باستثناء عدد قليل من الغلايات ذات السعة الصغيرة ، فإن جدار الماء هو سطح التسخين التبخيري الرئيسي في غلايات أنابيب المياه الحديثة.ينقسم جدار الماء إلى نوع أنبوب الضوء ونوع الغشاء وفقًا لهيكله.يتكون الجدار المائي للأنبوب الخفيف من أنبوب فولاذي عادي للغلاية (الشكل 1 جدار مائي لأنبوب الضوء).كلما كان ترتيب الأنابيب أقرب ، كان تأثير الحماية لجدار الفرن أفضل.تصنع جدران الفرن على نطاق واسع من حراريات الضوء ومواد العزل.يمكن تركيب هذه المواد في جدار الفرن ، أو وضعها على الحائط المبرد بالماء لتصبح جدار فرن أنبوبي لسهولة التركيب.
جدار الماء الغشاء
جدار الماء الغشائي عبارة عن هيكل محكم الهواء يتكون من الأنابيب والزعانف والمزايا هي تقليل تسرب الهواء في الفرن ؛يمكن استخدام جدار مد الأنابيب ، وحمل أقل على الهيكل الصلب وانخفاض تكلفة المرجل ؛هيكل تعليق سهل الاستخدام وتحسين نظام التمدد الحراري ، ومناسب للإنتاج الميكانيكي على نطاق واسع ، ومعدل التجميع العالي ، وسعة تخزين الحرارة المنخفضة ، وتقصير وقت بدء التشغيل والإغلاق.العيب هو أن عملية التصنيع معقدة.غالبًا ما يستخدم جدار الماء الغشائي في الغلايات ذات السعة الكبيرة ودرجة الحرارة العالية والضغط العالي.
قطر المواد والأنابيب للغلايات ذات الضغط المتوسط والعالي والعالي للغاية ، في ظل ظروف دوران المياه العادية ، يمكن تبريد جدار الأنابيب جيدًا ، ويمكن اختيار أنابيب الصلب الكربوني.بالنسبة لمراجل الضغط شبه الحرجة والفائقة الحرجة ، قم بتدهور نقل الحرارة ودرجة الحرارة المتوسطة المرتفعة (خاصة عند الوصول إلى المعلمات الحرجة للغاية) ، غالبًا ما يكون من الضروري استخدام أنابيب ملولبة داخلية (أخاديد حلزونية متعددة الرؤوس في الداخل جدار الأنبوب ، الهيكل النموذجي الموضح في الشكل 2) أو الأنابيب الفولاذية المصنوعة من سبائك Cr-Mo.لجدار الماء الغشاء ، الحد الأقصى.يجب أيضًا فحص درجة حرارة الزعانف وإجهادها.يبلغ القطر الخارجي لأنابيب الجدار المائي لغلاية الدوران الطبيعي بشكل عام 42-76 مم ، ومراجل الدوران التي يتم التحكم فيها بالضغط دون الحرج هي 42-51 مم ، والغلايات التي تعمل مرة واحدة هي 22-42 مم.
نقاط قوية لجدار الماء الغشائي
(1) ضمان إحكام غلق جدار الفرن وتقليل تسرب الهواء في غرفة الاحتراق.
(2) إن تحقيق التبريد الكامل بالمياه في غرفة الاحتراق مفيد لمنع فحم الكوك في حالة الاحتراق المكثف.
(3) يمكن تقصير وقت التبريد لبدء وإغلاق الغلايات بسبب قدرتها الصغيرة على تخزين الحرارة ، وارتفاع درجة الحرارة السريع والتبريد السريع في غرفة الاحتراق.
(4) جدار فرن وضع الأنابيب مناسب ، مما يقلل بشكل كبير من حمل إطار المرجل وهو مناسب للتعليق والرفع.
(5) بالمقارنة مع نوع الأنبوب المكشوف ، تم تحسين قدرة الأنبوب على امتصاص الحرارة.
(6) إنه يحسن درجة التجميع لمكونات الغلاية ، ويسهل ويقلل من عبء عمل التركيب.
مواد الجدار المائي بشكل عام مصنوعة من الفولاذ الكربوني.عندما يكون ضغط المرجل أعلى من 14 ميجا باسكال ، يتم أيضًا استخدام سبائك الصلب جزئيًا.قطر الأنبوب الخارجي: تستخدم الغلايات الطبيعية بشكل عام 51 ~ 83 مم ؛تستخدم غلايات الدوران القسري المتعددة وغلايات التيار المباشر بشكل عام 22 ~ 60 مم.ليس بالضرورة أن يكون الجدار المائي لغلاية التيار المستمر عموديًا مثل ذلك الموجود في غلاية الدوران الطبيعي ، ويمكن أيضًا أن يكون محاطًا أفقيًا أو بأشكال أخرى.عندما تكون المعلمات عالية ، خاصة في غلاية التيار المباشر ، من أجل منع تدهور نقل الحرارة في منطقة الحمل الحراري العالي للفرن ، غالبًا ما يتم استخدام الأنابيب الداخلية الملولبة أو يتم تثبيت المفسدين داخل الأنابيب.
إضافي
| 1 | تُستخدم ألواح الجدران المائية في غلايات استرداد الحرارة المفقودة. |
| 2 | نقوم بتصنيع ألواح الجدران المائية ، وهي مصنوعة من أنابيب الصلب الكربوني وفقًا لرسومات العملاء ومواصفاتهم. |
| 3 | يؤخذ عناية خاصة للبيضاوية والتخفيف في الجزء المنحني ، أثناء التصنيع. |
| 4 | نحن نقوم بتصنيع وتوريد مجموعة شاملة من ألواح الجدران المائية. |
| 5 | من المعروف أن الأنابيب التي نقدمها تتحمل ضغطًا داخليًا كبيرًا حيث يتم لف شريط مستمر من مادة الزعنفة حلزونيًا على الأنبوب. |
| 6 | من المعروف أن هذه الأنابيب توفر الحرارة بشكل موحد مما يؤدي إلى زيادة ناتج الحرارة. |
| 7 | تتمثل الوظيفة الرئيسية لألواح الجدران المائية في الغلاية في امتصاص الحرارة الناتجة عن اللهب أو المداخن بدرجة حرارة عالية وتوليد البخار أو الماء الساخن في الأنابيب ، وبالتالي تقليل درجة الحرارة في الغرفة. |
تطبيق
| 1 | توفير الطاقة حماية البيئة الصين المورد غشاء الجدار المائي لغلاية CFB عبارة عن جدران غشائية مصنوعة من أنابيب ملحومة مع أو بدون شريط معدني بينهما. |
| 2 | تشكل هذه الجدران غلاف غرفة احتراق الفحم. |
| 3 | يشار إلى أنابيب جدار الماء أيضًا باسم قسم المبخر ؛تحتوي على ماء في الغالب في صورة سائلة تتبخر تدريجياً مع ارتفاعها في الغلاية. |
ملحوظة
| 1 | التحكم في اختراق اللحام لتلبية المتطلبات الميكانيكية ومتطلبات نقل الحرارة. التحكم في التشوه إلى التفاوتات المقبولة. |
| 2 | تتطلب الألواح بشكل روتيني استقامة في ورشة العمل بعد اللحام والمعالجة الحرارية ، والسؤال الذي يجب الإجابة عليه هو هل يمكن للمحل أن يفي بعد ذلك بتفاوتات الأبعاد المطلوبة لتركيب موقع ناجح؟ |
| 3 | هل يمكن استخدام إجراءات التعامل مع المتاجر الحالية كما هي دون إضافة ضوابط زائدة من شأنها إضافة التكلفة والجدول الزمني. |
| 4 | قد تتسبب أهمية التسخين المسبق وصيانته من خلال عملية اللحام في عدد من مشكلات المناولة ومعالجة المتاجر التي ستزيد التكلفة بشكل كبير. |
