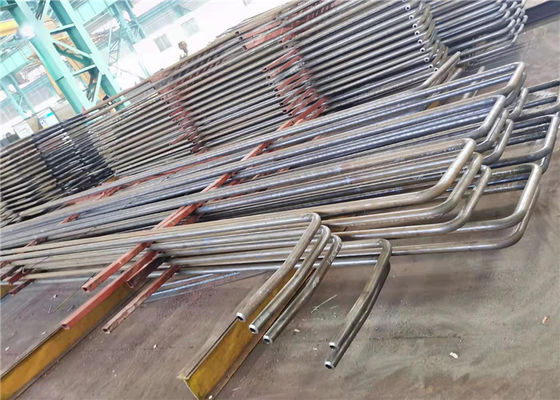

OD38 TP321H مسخن الصوانى ومُعاد تسخين فرن توليد البخار
تفاصيل المنتج
| مواد: | SA213-TP321H | الطول: | 8000 مم |
|---|---|---|---|
| تخصيص: | OD = 38 ، سمك = 6 مم | PWHT: | علاج الحل |
| البيضاوي: | أقل من 15٪ | تقلل سماكة: | أقل من 15٪ |
| إبراز |
TP321H الصوانى الفائقة,OD38 Superheater و Reheater,TP321H Superheater و Reheater |
||
وصف المنتج
التبادل الحراري 100٪ محلول صلب جهاز التسخين وإعادة التسخين لغلاية محطة الطاقة
وصف
المحماة
غالبًا ما تحتوي محطات توليد الطاقة بالوقود الأحفوري على قسم فائق التسخين في فرن توليد البخار. يمر البخار عبر معدات التجفيف داخل أسطوانة البخار إلى جهاز التسخين الفائق ، وهو مجموعة من الأنابيب في الفرن.هنا يلتقط البخار المزيد من الطاقة من غازات المداخن الساخنة خارج الأنبوب ، ودرجة حرارته الآن شديدة الحرارة فوق درجة حرارة التشبع.
إعادة التسخين
قد تحتوي أفران محطة الطاقة على قسم لإعادة التسخين يحتوي على أنابيب مسخنة بغازات المداخن الساخنة خارج الأنابيب.يتم تمرير بخار العادم من التوربينات ذات الضغط العالي عبر هذه الأنابيب المسخنة لتجميع المزيد من الطاقة قبل قيادة التوربينات ذات الضغط المتوسط ثم التوربينات ذات الضغط المنخفض.
وظيفة
المحماة هو زيادة درجة حرارة البخار فوق نقطة التشبع.
إعادة التسخين هو في الأساس سخان فائق يقوم بتسخين البخار الذي يخرج من مرحلة الضغط العالي للتوربين.ثم يتم إرسال البخار المعاد تسخينه إلى مرحلة الضغط المنخفض للتوربين.من خلال إعادة تسخين البخار بين التوربينات ذات الضغط العالي والضغط المنخفض ، من الممكن زيادة الكفاءة الكهربائية لدورة محطة توليد الطاقة إلى ما يزيد عن 40٪. تُستخدم دورة إعادة التسخين في غلايات الطاقة الكبيرة نظرًا لأنها مجدية اقتصاديًا فقط في محطات الطاقة الكبيرة
إيجابيات - سلبيات
|
نوع القلادة 1. دعم هيكلي قوي 1. انسداد التدفق بالبخار المكثف 2. يحتاج إلى إعادة تشغيل بطيئة لتنقية المياه التي تتراكم في القاع.مدعوم من أعلى |
|
النوع المقلوب 1. التصريف المناسب للبخار المكثف 1. تفتقر إلى الصلابة الهيكلية ، خاصة في تدفق الغاز عالي السرعة المدعوم من الأسفل |
|
أفقي نوع 1. الصرف السليم 2. صلابة هيكلية جيدة. |
إنهم لا ينظرون إلى اللهب مباشرة ، لذا فهم من النوع الحراري عادة ما يتم دعمهم في قنوات الغاز العمودية الموازية للفرن الرئيسي.
التكنولوجيا المتقدمة
| 1 | يتمتع HDB بخبرة واسعة في استخدام نظام تحليل العمر النافع المتبقي للتنبؤ بعمر الأنابيب. |
| 2 | يقيس النظام أكسيد وسمك جدار الأنبوب أثناء اختبار غير مدمر في الموقع ويستخدم هذا لحساب العمر الإنتاجي المتبقي. |
| 3 | طور HDB تقنية قياس الأكسيد في عام 1991 ويتم استخدامها الآن كمعيار في جميع أنحاء العالم. |
تفاصيل
| 1 | تكوين الخامات | الكربون الصلب ، سبائك الصلب أو الفولاذ المقاوم للحرارة ، وصناديق التجميع والمواد الداعمة الأخرى.الأنابيب هي أنواع مخصصة من المواصفات. |
| 2 | نمط التصميم | تخطيط عمودي أو أفقي. |
| 3 | مزايا | المظهر الجميل والحجم والدقة وتقنية الانحناء واللحام من الدرجة الأولى ، ومعدات الكشف من الدرجة الأولى. |
وظيفة المنتج
1.تتمثل وظيفة السخان الفائق في محطة الطاقة الحرارية في إزالة آخر آثار الرطوبة (1 إلى 2٪) من البخار المشبع الخارج من المرجل وزيادة درجة حرارته بدرجة كافية فوق درجة حرارة التشبع.
2- يرفع التسخين الفائق الكفاءة الكلية للدورة الكلية وكذلك يتجنب التكثيف المفرط في المراحل الأخيرة من التوربين الذي يتجنب تآكل الشفرة.
3 يتم استخدام حرارة غازات الاحتراق من الفرن لإزالة الرطوبة من البخار وتسخين البخار.
4-عادة ما تحتوي السخانات الفائقة على عدة دوائر أنبوبية بالتوازي مع واحد أو أكثر من الانحناءات الراجعة ، متصلة بين الرؤوس.
