| موك: | 1 مجموعة / مجموعات 10 أطنان |
| السعر: | قابل للتفاوض |
| العبوة القياسية: | التعبئة صالحة للابحار |
| فترة التسليم: | 60 يوما |
| طريقة الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على التوريد: | 500 طن شهريا |

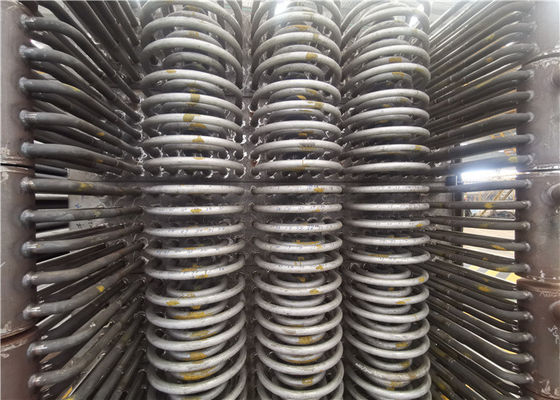

غلاية الفولاذ المقاوم للصدأ المقتصد لمبادل حراري
مع لحام القوس بالأرجون الأوتوماتيكي أو اليدوي
وصف المرجل المقتصد
الموفر المرجل هو نوع من المبادلات الحرارية لتسخين مياه التغذية باستخدام حرارة غاز المداخن.يتدفق غاز المداخن القادم من الأنبوب الخارجي لأعلى ولأسفل حيث يقوم بغسل حزمة الأنبوب ، ويمرر الحرارة إلى جدار الأنبوب.يتدفق الماء من أسفل إلى أعلى ، ويمتص الحرارة من جدار الأنبوب ، وتزداد درجة حرارته.بهذه الطريقة لا يمكن فقط نقل الحرارة المعاكس لتوفير استهلاك المعدن ، ولكن أيضًا مفيد لتدفق الماء / البخار والعادم وكذلك تقليل التآكل.مرة أخرى ، تعمل هذه الطريقة جيدًا لتنظيف الغبار.
المقتصدات هي أجهزة ميكانيكية تهدف إلى تقليل استهلاك الطاقة ، أو لأداء وظيفة مفيدة مثل التسخين المسبق للسائل.
يستخدم مصطلح المقتصد لأغراض أخرى أيضًا.تمت مناقشة استخدامات الغلايات ومحطة الطاقة والتدفئة والتبريد والتهوية وتكييف الهواء (HVAC) في هذه المقالة.
بعبارات بسيطة ، المقتصد هو مبادل حراري. الموفر لديه تكنولوجيا تصنيع متقدمة ، تكنولوجيا إنتاج صارمة ، وسائل الكشف ، مع خطوط إنتاج أنابيب تشبه الثعبان عالية التقنية.
معامل
| الاسم (الوحدة) | المواصفات (مم) |
| الأنابيب العارية (OD) | 25-165 |
| أنبوب مكشوف (سمك) | 2-8 |
| زعنفة (سمك) | 0.6-3.0 |
| زعنفة (ارتفاع) | 5-30 |
| زعنفة أنبوب الخيط الملعب | 5-30 |
| طول أنبوب الزعنفة | ≤12000 |
* ملحوظة: يمكن لـ HD BOILER أن تصمم نوعًا خاصًا من الموفر وفقًا لمتطلبات العميل.
تفاصيل
| 1 | يجب أن تتناسب المقتصدات مع حجم غاز المداخن ، ودرجة حرارته ، والحد الأقصى لانخفاض الضغط المسموح به عبر المداخن ، ونوع الوقود المستخدم في الغلاية ، ومقدار الطاقة المطلوب استردادها. |
| 2 | المقتصدون المصممون للغاز الطبيعي فقط ، من المحتمل أن يتم توصيلهم إذا تم تركيبهم على غلاية الفحم وسيواجهون مخاطر تآكل متزايدة إذا تم تركيبهم على غلاية تعمل بالزيت. |
| 3 | تم تصميم بعض الوحدات للحفاظ على غازات المداخن أعلى من درجة حرارة التكثيف ، والبعض الآخر مصنوع من مواد تقاوم التأثير التآكل لغازات المداخن المكثفة. |
طلب
| 1 | أثناء تشغيل الغلاية في التطبيقات التجارية والصناعية النموذجية ، يتم طرد ما يقرب من 10-20٪ من قيمة تسخين الوقود مع غازات المداخن إلى الغلاف الجوي. |
| 2 | تم تصميم مقتصدات المداخن لاسترداد كميات كبيرة من فقدان طاقة غاز المداخن ، وبالتالي تحسين كفاءة نظام الغلاية بشكل كبير. |
| 3 | هناك عدة اعتبارات عند اختيار الموفر |
| 4 | انخفاض ضغط جانب الغاز.يؤثر الضغط الخلفي الإضافي على كومة الغلاية على قدرة إنتاج مروحة هواء الاحتراق.يجب أن يكون حجم الموفر ومروحة (مراوح) هواء الاحتراق بالحجم المناسب من أجل ضمان تشغيل وقدرة مناسبة للنظام. |
| 5 | درجة حرارة مياه التغذية.يجب نزع الهواء من الماء المغذي إلى المقتصد وأن تكون درجة الحرارة المضبوطة بحد أدنى 220 درجة فهرنهايت لمنع تآكل الأنبوب. |
| 6 | انخفاض ضغط جانب الماء.يجب أن تكون مضخات مياه التغذية بحجم مناسب لاستيعاب انخفاض ضغط الموفر.بالإضافة إلى ذلك ، هناك حاجة إلى نظام تغذية المياه المعدلة المستمرة لضمان معدلات التدفق المناسبة من خلال الموفر. |
مراقبة الجودة
| 1 | تقرير اختبار التأثير وحساب القوة مع معلومات المواد المطبقة. |
| 2 | تقرير 100٪ NDT (فحص غير مدمر) للوحة الفولاذية والأنبوب والقطب الكهربي. |
| 3 | تقرير فحص اختبار اختراق الأشعة السينية والأشعة السينية والسائل (خط اللحام): لضمان جودة المرجل بالكامل. |
| 4 | تقرير الاختبار الهيدروليكي: تأكد من ضغط العمل القياسي والسلامة. |
شهادة
تعريف عن الشركة
تأسست في عام 1985 ، Zhangjiagang Hua Dong Boiler Co. ، Ltd (المتاجرة باسم HD Boiler) ، تنتج محطة طاقة ؛صناعي؛الحرارة المهدرةحرق النفايات؛الكتلة الحيوية.الناقل الحراري العضوي والمراجل البخارية الكهربائية.إلى جانب مجموعة شاملة من أسطح التدفئة ، تقدم HD Boiler إلى السوق خدمة فريدة بما في ذلك تصميم المرجل وتصنيعه وتركيبه وصيانته واستبدال أجزاء ضغط الغلاية.
• مساحة التصنيع 200.000 متر مربع
• 80 مهندساً
• 200 عامل لحام مشفر
• 30 مفتشًا مرخصًا (مدربو NDT من المستوى الثالث)
• تراخيص من الدرجة الأولى لتصميم وتصنيع الغلايات
• ISO 9001: 2015 نظام الجودة
• شهادة ASME للغلايات الكهربائية
• ترخيص ختم ASME 'S' و 'U' و NB
