ASME الصوانى غلاية الماء السخان لفائف مكافحة التآكل ارتفاع في درجة الحرارة

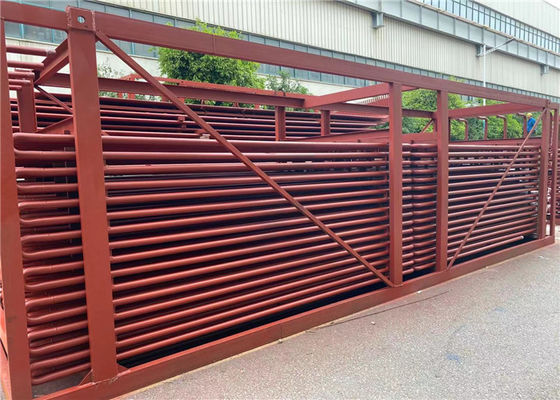

ASME Standard Platen Superheater Steel Coils لمرجل محطة الطاقة الحرارية

Superheater & Reheater ، مكون مخصص لملف سخان الغلاية

تتمثل وظيفة السخان الفائق في محطة الطاقة الحرارية في إزالة آثار الرطوبة الأخيرة من البخار المشبع الخارج من المرجل وزيادة درجة حرارته فوق درجة حرارة التشبع حسب المتطلبات عند مدخل التوربينات البخارية.

أنواع السخانات الفائقة:
1. المدفأة المشعة: هي أقدم أنواع السخانات الفائقة وهي تقع فوق أو خلف ضفاف أنابيب المياه لحمايتها من اللهب المباشر أو الحريق.
المعلمات التي تزيد من الحمل الحراري

أ.زيادة تدفق الوقود والهواء (تدفق غاز الاحتراق)
ب.زيادة معدل تدفق كتلة البخار

يعتمد الإشعاع بشكل أساسي على درجة حرارة اللهب.مع زيادة معدل تدفق البخار ، تصبح درجة حرارة الخروج أقل.
سخان سوبر مشع
يتم وضعها معرضة لمصدر الحرارة الذي يتطلب تحسين درجات حرارة المعدن.

يتم استخدام سخانات وأجهزة إعادة تسخين فائقة الإشعاع والحرارة للبخار بدرجة حرارة عالية.
ملحق للسخان الفائق بالبخار المشع بدرجة حرارة عالية في الغلاية

إنها مصنوعة من أنابيب تشبه الثعبان (فولاذ كربوني ، سبائك فولاذية أو فولاذ مقاوم للحرارة ، إلخ) وصناديق تجميع ومواد داعمة أخرى.تحتوي الأنابيب عمومًا على 32 أو φ38 أو φ42 أو أنواع أخرى من المواصفات ، وفقًا لاحتياجات المستخدم بشكل منفصل.

أجهزة إعادة التسخين
إنها عاقلة مثل السخانات الفائقة ولكن نظرًا لأن درجة حرارة خروجها أقل قليلاً من السخانات الفائقة وضغطها أقل بنسبة 20٪ -25٪ من السخان الفائق ، فيمكنها تحمل سبائك مادية أقل جودة.

طلب:
يتكون سخان البخار الفائق من ملفات أنبوبية كثيفة ويتم وضعه في المدخنة تحت درجة حرارة 450 درجة مئوية - 1000 درجة مئوية.
بالنسبة لسعة غلاية محطة توليد الكهرباء التي تزيد عن 10 ميجا باسكال ، يتم عادة استخدام سخان الصوانى والملفوف.

تفاصيل

يرفع السخونة الزائدة من الكفاءة الكلية بالإضافة إلى تجنب الكثير من التكثيف في المراحل الأخيرة من التوربين الذي يتجنب تآكل الشفرة.

يتم استخدام حرارة غازات الاحتراق من الفرن لإزالة الرطوبة من البخار وتسخين البخار.

تحتوي السخانات الفائقة عادةً على العديد من الدوائر الأنبوبية بالتوازي مع واحد أو أكثر من الانحناءات المرتجعة ، المتصلة بين الرؤوس.

يتم نقل الحرارة من الغازات الساخنة إلى البخار الموجود في السخان الزائد عند درجات حرارة عالية.

لذلك يتم ترتيب القسم الرئيسي من السخان الفائق في تدفق معاكس وقسم ثانوي في تدفق متوازي لتقليل درجة حرارة إجهاد جدار الأنبوب.


مبدأ


مبدأ التسخين الفائق مشابه لأنابيب توليد البخار في الغلاية.

تكتسح الغازات الساخنة عند درجة حرارة عالية أنابيب السخان الفائق وترفع درجة حرارة البخار الذي يعتمد حجمه على درجة حرارة الغاز الخارج تاركًا السخان الفائق وسرعة الغاز.

تستخدم لتسخين البخار المشبع ، يمكن أن تصل درجة حرارة البخار إلى 900 درجة مئوية.

ترقيات قدرة السخان الفائق لزيادة توليد الطاقة

أرسل إلينا البيانات الفنية المطلوبة ، مثل سعة البخار ، والضغط ، ودرجة الحرارة المطلوبة وما إلى ذلك. وسوف نقوم بالتصميم وفقًا لذلك.

تقدم HD Boiler أفضل منشأة في فئتها

لأكثر من 30 عامًا ، تعمل Hua Dong Boiler باستمرار على ابتكار وتحسين سخانات الغلايات الفائقة وأجهزة إعادة التسخين. تضمن التحسينات في الانحناء واللحام والتصميم أن منتجاتنا تلبي معايير Euorpean والأمريكية ، مما يضمن أداء قابل لإعادة الاستخدام.
