| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HDB |
| إصدار الشهادات: | ISO9001 , SGS , ASME , EN , TUV |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| تفاصيل التغليف: | التعبئة البحر للتصدير |
| وقت التسليم: | 30 ~ 50 يوم |
| اسم المنتج: | طبل المراجل البخارية | تطبيق: | نظام المرجل والنظام الصناعي |
|---|---|---|---|
| مواد: | الكربون الصلب | اساسي: | ASME ، EN ، GB |
| تسليط الضوء: | طبل طين من الصلب الكربوني,أسطوانة طينية للغلاية ASME,أسطوانة غلاية تعمل بالفحم |
||

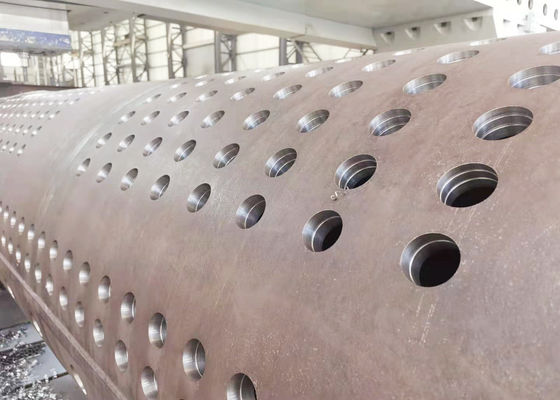

ASME Carbon Steel Steam Boiler Steam Drum Boiler أجزاء للغلايات التي تعمل بالفحم
مقدمة
تعتبر أسطوانة البخار ميزة قياسية في غلاية أنابيب المياه.إنه خزان ماء / بخار في الطرف العلوي لأنابيب المياه.يقوم الأسطوانة بتخزين البخار المتولد في أنابيب الماء ويعمل كفاصل طور لخليط البخار / الماء.يساعد الاختلاف في الكثافة بين الماء الساخن والبارد في تراكم الماء "الأكثر سخونة" والبخار المشبع في أسطوانة البخار.
أسطوانة البخار هي الواجهة الأساسية بين الماء والبخار.في مصنع يعمل بالفحم ، يمر الماء المغذي للغلاية عبر الموفر إلى الأسطوانة حيث ينفصل البخار عن مياه التغذية ويتم سحبها إلى السخان الفائق ، ومن الضروري الحفاظ على مستوى سائل ثابت في الجزء العلوي من أسطوانة البخار لتوفير جودة البخار.يجب أن تتحمل الأجهزة درجات حرارة وضغوط عالية.
تفاصيل فصل البخار عن الماء
فصل البخار الأساسي عن الماء يزيل كل البخار تقريبًا من الماء بحيث يتم إعادة تدوير القليل جدًا من البخار من قاع الأسطوانة باتجاه الأنابيب الساخنة من خلال وصلة المخرج (الواصل السفلي).
عند الفصل الثانوي، يمر البخار من خلال مرحلة ثانوية من الفواصل أو عناصر الغسل (عادة صفائح متوازية مموجة متقاربة) لإزالة قطرات الماء النهائية.ثم يتم استنفاد البخار من خلال منافذ مختلفة.
مكملات
المكونات الرئيسية في نظام المرجل هي سخانات مياه تغذية الغلايات ، ونزع الهواء ، والمرجل ، ومضخة التغذية ، والموفر ، والغلاية ، والمسخن ، والمخفف ، ونظام البخار ، والمكثف ، ومضخة التكثيف.بالإضافة إلى ذلك ، هناك مجموعات من الضوابط لمراقبة تدفق الماء والبخار وتدفق الوقود وتدفق الهواء وإضافات المعالجة الكيميائية.
تصنيف
| ضغط | قليل | وسط | عالي | مرتفع جدا |
| القطر الداخلي (مم) |
∅ 800-1200 |
∅ 1400-1600 |
∅ 1600-1800 |
∅ 1600-1800 |
| سمك (مم) | 16-25 | 32-46 | 60-100 | 80-100 |
| مادة | الكربون الصلب | الكربون الصلب وسبائك الصلب | الكربون الصلب وسبائك الصلب | خليط معدني |
مراقبة الجودة
1. اختبار التأثير وتقرير حساب القوة مع معلومات المواد المطبقة.
2. 100٪ تقرير NDT (فحص غير مدمر) للوحة الفولاذية والأنبوب والقطب الكهربي
3. تقرير فحص الأشعة السينية والأشعة واختبار اختراق السائل (خط اللحام): لضمان جودة المرجل بالكامل
4. تقرير الاختبار الهيدروليكي: ضمان سلامة وضغط العمل القياسي
