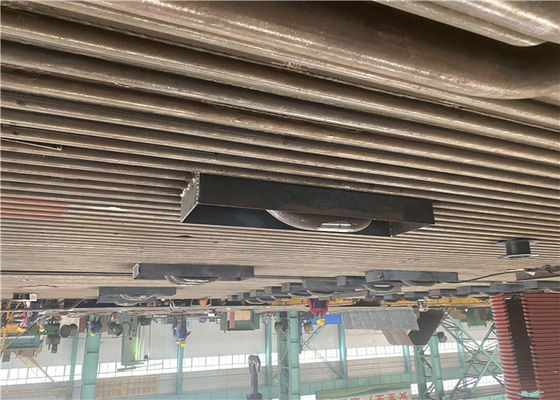

غشاء 220T / H يعمل بالغاز CFB جدار تبريد منخفض الضغط
تفاصيل المنتج
| شرط: | جديد | بناء: | أنبوب النار / الماء |
|---|---|---|---|
| وقود: | الفحم / الغاز / الفحم / حرارة الماء | الضغط: | ضغط منخفض / مرتفع |
| تطبيق: | محطة كهرباء صناعية | اسم المنتج: | قطع غيار الغلايات التي تعمل بالغاز |
| إبراز |
جدار تبريد المرجل CFB,جدار تبريد المرجل 220T / H,جدار الغشاء المائي |
||
وصف المنتج
ASME أو Ce نظام تبريد مياه الغشاء القياسي 220 T / H CFB
مقدمة
يوفر HDB ألواح الجدران البديلة وفتحات الموقد ومنافذ التفتيش والأبواب للغلايات الصناعية والمرافق. يتم تصنيع جدار الماء الغشائي الخاص بنا باستخدام مواد خام عالية الجودة ومعدات إنتاج معاصرة في وحدة التصنيع المتقدمة الخاصة بنا.النطاق المعروض متوفر بأحجام وأشكال ومواصفات مختلفة حسب متطلبات عملائنا الكرام.علاوة على ذلك ، يتم تسليمها للعملاء في غضون الإطار الزمني الموعود.
جدران الغلايات المائية عبارة عن جدران غشائية مصنوعة من أنابيب ملحومة مع أو بدون شريط معدني بينهما.تشكل هذه الجدران غلاف غرفة احتراق الفحم.يشار إلى أنابيب جدار الماء أيضًا باسم قسم المبخر ؛تحتوي على ماء في الغالب في صورة سائلة تتبخر تدريجياً مع ارتفاعها في الغلاية.
مواد وترتيب الغشاء / جدار الماء:
يتكون الفرن والسقف من جدار مائي غشائي ومعلقان على الهيكل الفولاذي بواسطة حمالة تعليق علوية للرأس العلوي لتبريد الماء.سطح تقاطع الفرن 3170 × 5290 مم 2 وارتفاع الفرن العلوي 28877 مم.يتكون الجدار المائي الغشائي من φ60 × 5 و 6 × 45 لحام فولاذي مسطح.غرفة الاحتراق مصنوعة من أنبوب فولاذي φ60 × 4 وملحومة بمسمار لربط المواد المقاومة للحرارة.يتصل الجزء العلوي من غرفة الاحتراق بجدار ماء غشاء الفرن.الجزء السفلي يتصل بغرفة تبريد الماء وموزع هواء تبريد الماء.تتكون غرفة تبريد الماء من أنبوب فولاذي 60 وملحومة بمسامير لربط المواد المقاومة للحرارة.إن موزع تبريد الماء ملحوم بأنبوب فولاذي φ60 و 6X45 فولاذي مسطح.ترتبط الفتحات الصغيرة الموجودة على المسطح الفولاذي بغطاء القمع.
الفرن يقسم دائرة دوران المياه اليسرى واليمنى والأمامية والخلفية.يتكون أنبوب البخار الرئيسي من أنبوب فولاذي φ133 × 5 و φ108 × 4.5.يتكون الواصل السفلي من أنبوب فولاذي φ108 × 4.5.قم بتثبيت صمام التفريغ أسفل الرأس السفلي للتفجير الدوري.
مزايا جدار الماء الغشائي
1).لضمان عدم تسرب جدار الفرن وتقليل تسرب الهواء من غرفة الاحتراق.
2).لتحقيق التبريد الكامل بالماء لغرفة الاحتراق ، يعتبر جدار الماء الغشائي لملحقات الغلاية مفيدًا في منع فحم الكوك في حالة الحرق الإضافي.
3).سعة التخزين الحرارية صغيرة ، وتسخين غرفة الاحتراق سريع والتبريد سريع أيضًا ، مما قد يقلل من وقت التبريد لبدء الغلاية ويغلق الفرن.
4).من الجيد اعتماد جدار مبرد بالماء مدعوم من الأعلى ويمكن أن يقلل من حمل هيكل الغلاية ، وهو ما يفيد في زيادة العبء.
5) بالمقارنة مع الأنابيب العارية ، يعمل جدار الماء الغشائي على تحسين قدرة الأنابيب على امتصاص الحرارة.
6) الجدار المائي لغشاء الغلاية المباشر للمصنع يمكن أن يحسن درجة الدمج الأولية لأجزاء الغلاية ويقلل من عبء عمل التركيب.
إضافي
| 1 | تُستخدم ألواح الجدران المائية في غلايات استرداد الحرارة المفقودة. |
| 2 | نقوم بتصنيع ألواح الجدران المائية ، وهي مصنوعة من أنابيب الصلب الكربوني وفقًا لرسومات العملاء ومواصفاتهم. |
| 3 | يؤخذ عناية خاصة للبيضاوية والتخفيف في الجزء المنحني ، أثناء التصنيع. |
| 4 | نحن نقوم بتصنيع وتوريد مجموعة شاملة من ألواح الجدران المائية. |
| 5 | من المعروف أن الأنابيب التي نقدمها تتحمل ضغطًا داخليًا كبيرًا حيث يتم لف شريط مستمر من مادة الزعنفة حلزونيًا على الأنبوب. |
| 6 | من المعروف أن هذه الأنابيب توفر حرارة بشكل موحد تؤدي إلى زيادة ناتج الحرارة. |
| 7 | تتمثل الوظيفة الرئيسية لألواح الجدران المائية في الغلاية في امتصاص الحرارة الناتجة عن اللهب أو المداخن بدرجة حرارة عالية وتوليد البخار أو الماء الساخن في الأنابيب ، وبالتالي تقليل درجة الحرارة في الغرفة. |
طلب
| 1 | توفير الطاقة حماية البيئة الصين المورد غشاء الجدار المائي لغلاية CFB عبارة عن جدران غشائية مصنوعة من أنابيب ملحومة مع أو بدون شريط معدني بينهما. |
| 2 | تشكل هذه الجدران غلاف غرفة احتراق الفحم. |
| 3 | يشار إلى أنابيب جدار الماء أيضًا باسم قسم المبخر ؛تحتوي على ماء في الغالب في صورة سائلة تتبخر تدريجياً مع ارتفاعها في الغلاية. |
ملحوظة
| 1 | التحكم في اختراق اللحام للوفاء بالمتطلبات الميكانيكية ومتطلبات نقل الحرارة. التحكم في التشوه إلى التفاوتات المقبولة. |
| 2 | تتطلب الألواح بشكل روتيني استقامة في ورشة العمل بعد اللحام والمعالجة الحرارية ، والسؤال الذي يجب الإجابة عليه هو هل يمكن للمحل أن يفي بعد ذلك بتفاوتات الأبعاد المطلوبة لتركيب موقع ناجح؟ |
| 3 | هل يمكن استخدام إجراءات التعامل مع المتاجر الحالية كما هي دون إضافة ضوابط زائدة من شأنها إضافة التكلفة والجدول الزمني. |
| 4 | قد تتسبب أهمية التسخين المسبق وصيانته من خلال عملية اللحام في عدد من مشكلات المناولة ومعالجة المتاجر التي ستزيد التكلفة بشكل كبير. |
