محايد الكربون الفولاذ المقاوم للصدأ المرجل المقتصد أنابيب الأنابيب ذات الزعانف الحلزونية
تفاصيل المنتج
| اسم المنتج: | المرجل الاقتصادي | مواد: | ستانلس ستيل |
|---|---|---|---|
| تطبيق: | غلاية محطة توليد الكهرباء ، استرداد الحرارة | اساسي: | ASME ، EN ، GB |
| الوقود: | الفحم ، جميع أنواع نفايات الزيوت ، زيت الديزل ، الفحم ، الزيت ، الكتلة الحيوية | ضمان: | سنة واحدة |
| إبراز |
أنابيب اقتصادية من الفولاذ المقاوم للصدأ,أنابيب اقتصادية للغلايات,موفر للكربون محايد من الفولاذ |
||
وصف المنتج

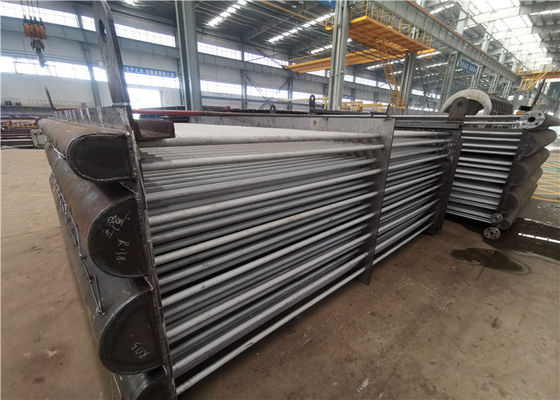

وحدة إقتصاد غلاية الفولاذ المقاوم للصدأ مع أنبوب زعنفة حلزونية وثني U لمراجل محطة الطاقة
مقدمة
يتمثل الأصل في استخدام المقتصدات في تسخين مياه التغذية باستخدام حرارة مبذر غاز المداخن لتقليل درجة حرارة العادم وزيادة كفاءة الغلاية ، وتوفير استهلاك الوقود ، وهي الطريقة التي يتم بها تسمية الموفر.في حالة استخدام اقتصاديات الغلايات ، يتم بالفعل تسخين مياه التغذية هنا قبل الوصول إلى سطح تسخين التبخر ، وبالتالي تقل الحرارة على سطح تسخين التبخر وكذلك منطقة التسخين بالتأكيد.يتم وضع المقتصدات المرجل التيار المعاكس.متوسط درجة حرارة مائع العمل أقل من متوسط درجة حرارة الماء المحلول ، ويتم تطبيق التدفق الإلزامي لتهيئة الظروف لتطبيق الأنابيب ذات الجدران الرقيقة والأنابيب ذات القطر الصغير.الهيكل بأكمله ضيق للغاية أيضًا.وبالتالي ، فإن الاختلاف في درجة حرارة نقل الحرارة والفعالية المشتركة في نقل الحرارة أعلى من تلك الخاصة بحزمة أنبوب التبخر بالحمل الحراري التي لها نفس نطاق درجة حرارة الدخان.يمكن لمقتصدات الغلايات أن تحل محل حزم أنابيب التبخر بالحمل الحراري يمكن أن تقلل من استهلاك المعدن بنسبة كبيرة.علاوة على ذلك ، تأتي مياه التغذية الساخنة إلى أسطوانة البخار ، وبهذه الطريقة يمكن أن تقلل من فرق درجة الحرارة بين الماء وجدار أسطوانة البخار ، وفي النهاية تقلل الضغط الحراري لأسطوانة البخار.للأسباب المذكورة أعلاه ، المقتصد الآن هو الأجزاء الأساسية من الغلايات.حتى نتمكن من فصل وظائف الاقتصاديين على النحو التالي:
1. توفير الوقود: يتم وضع المقتصدات في الجزء الخلفي من الغلايات.بهذه الطريقة يمكن أن تقلل من درجات حرارة الدخان والغاز ، وبالتالي توفير الوقود.
2.تحسين ظروف عمل براميل البخار: بسبب المقتصدات ، تزداد درجة حرارة ماء التغذية عند دخول أسطوانة البخار.إنه يقلل من فرق درجة الحرارة بين مياه التغذية وجدار أسطوانة البخار وكذلك الإجهاد الحراري لأسطوانة البخار ، بحيث يحسن ظروف عمل براميل البخار ويزيد من عمر الخدمة.
3.تقليل تكلفة تصنيع المرجل: حيث يتم تسخين مياه التغذية في اقتصاديات الغلاية.يقلل استخدام قطع الغيار ذات درجات الحرارة المنخفضة كمقتصدات للغلايات لاستبدال بعض ألواح الجدران المائية ذات درجة الحرارة العالية من تكلفة تصنيع الغلايات.
مقتصدات الغلايات هي أجهزة تبادل حراري ذات أنابيب زعانف تسخن سائلًا ، وأحيانًا الماء ، ولكن في بعض الأحيان لا تتجاوز الغرض من غليان السائل.يمكننا تصنيع ثلاثة أنواع من موفر المرجل ، موفر الأنبوب العاري ، موفر الأنبوب ذو الزعانف H وموفر الأنبوب ذو الزعانف الحلزوني.موفر الأنبوب ذو الزعانف H هو موفر عالي الكفاءة للمبادل الحراري والذي يتكون من أنابيب ذات زعانف H.
بالمقارنة مع موفر الأنبوب العاري ، يمكن لموفر الأنبوب ذو الزعانف H تكبير منطقة التبادل الحراري وتقليل عدد الأنابيب.يمكنه أيضًا زيادة مساحة تدفق غاز المداخن من أجل تقليل سرعة تدفق غاز المداخن والتآكل.
يمكن تصنيع الأنبوب ذو الزعانف على شكل H كأنابيب ذات زعانف H مزدوجة ، مع صلابة عالية لتناسب صف الأنبوب الطويل.
الموفر ذو الزعانف الحلزونية عبارة عن معدات نقل حرارة مصممة حديثًا ، وتتكون من أنابيب زعنفة لولبية للتغلب على التآكل الشديد ووقت الخدمة القصير.
تحديد
| وصف | المقتصد المرجل |
| مادة | سبائك الصلب ، الكربون الصلب ، SA210C ، SA213T22 ، إلخ. |
| معيار المواد | ASTM أو EN أو ISO إلخ. |
| البعد | التخصيص |
| وزن |
الحد الأدنى: 10 طن الحد الأقصى: 1000 طن |
| عملية الصهر: | EF + LF + VD |
| عملية | المواد ← السبيكة ← الدرفلة على الساخن / البارد ← المعالجة الحرارية (التطبيع + التقسية) ← الفحص ← المعالجة بالقطع الخشنة ← UT ← المعالجة الحرارية الثانية ← المعالجة النهائية ← الفحص |
| معيار UT | ASTM A388 أو EN10228 ، إلخ |
مراقبة الجودة
1. اختبار التأثير وتقرير حساب القوة مع معلومات المواد المطبقة.
2. 100٪ تقرير NDT (فحص غير مدمر) للوحة الفولاذية والأنبوب والقطب الكهربي.
3. تقرير فحص الأشعة السينية والأشعة γ واختبار اختراق السائل (خط اللحام): لضمان جودة المرجل بالكامل.
4. تقرير الاختبار الهيدروليكي: ضمان سلامة وضغط العمل القياسي.
