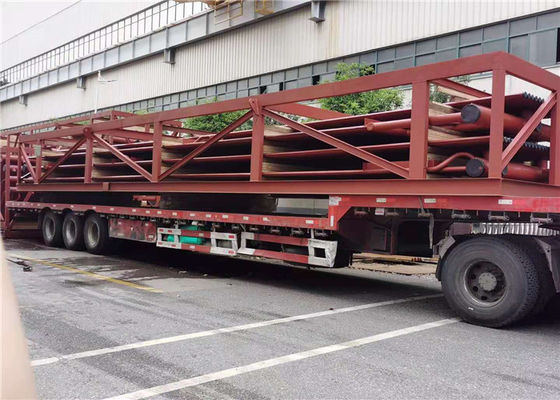

لوحة الجدار غلاية بخار الغاز عالية التسطيح مع قسم التبخر

قطع غيار غلايات غاز الموقد البخاري ، قسم تبخير لوحة الجدار المائي

المقياس التقني

تفاصيل البناء

الخصائص المركبة لجدار تبريد الماء الغشائي هي كما يلي:
1. تحقق من عرض صف الأنبوب وطوله واستواءه وقطره عند رفع صف الأنبوب المقسم إلى إطار المجموعة ، وإذا كان عرض صف الأنبوب أكبر من الحجم المحدد أو أقل منه ، فيمكن أن تكون الزعنفة قطع بطول مناسب ، وضبطه حسب الحجم المحدد ثم إعادة لحامه. عندما يتجاوز الاختلاف القطري لصف الأنبوب lOmm ، يمكن قطع الزعانف بين بعض الأنابيب ذات الحجم الأكبر لتقليل المسافة بين الأنابيب للقضاء على الاختلاف القطري ، و ثم يمكن لحام الزعانف ، وعندما يتجاوز تفاوت صف الأنابيب النطاق المسموح به ، يمكن استخدام إطار القنطرية لتصحيح الضغط العلوي للرافعة.
2. تختلف الوصلة التناكبية لصف الأنبوب عن تلك الموجودة في الأنبوب الواحد ، حيث يتقلص مفصل اللحام للأنبوب الواحد بحوالي 1-2 مم بعد اللحام ، مما لا يؤثر على الأنابيب الأخرى ، لكن صف الأنابيب ليس هو نفسه ، قسمين من اللحام بعقب صف الأنابيب ، إذا كان اللحام من جانب إلى الجانب الآخر من تسلسل اللحام ، يكون اللحام حتى نهاية الأنبوب الناجم عن التشوه كبيرًا جدًا. يجب قياس المفصل بشكل شامل ، ووفقًا لخلوص المؤخرة صغير جدًا ، متوسط ​​، تصنيف كبير جدًا ، إذا كانت خلوص المؤخرة كبيرة جدًا أو صغيرة جدًا ، يجب أن تأخذ طريقة قطع الأنبوب ، واستبدالها بأنبوب قصير متوسط. هذه المرة ، بسبب انكماش اللحام ، ستصبح الأنابيب ذات الفجوة الأكبر قابلة للحام.من أجل تقليل تشوه انكماش لحام الأنابيب ، يجب اعتماد طريقة التماثل واللحام المتقاطع.
3. الجزء السفلي من جدار تبريد المياه الأمامي والخلفي به فرن سفلي (دلو الرماد البارد) ، والجزء العلوي من جدار تبريد المياه الخلفي به زاوية اللهب ، وبالتالي فإن حجم المكون أكبر والشكل أكثر خصوصية ، لذلك من الصعب الجمع.
4. الكرة أحادية المرور لأنبوب جدار الماء الخلفي تختلف عن أنابيب سطح التسخين الأخرى. نظرًا لأن جدار الماء الخلفي في صندوق الرأس العلوي به زاوية مقاومة للاشتعال ، فإن عدد أنبوب الانحناء المضاد للاشتعال هو نفس رقم أنبوب الانحناء. جدار الماء الخلفي ، من أجل زيادة صلابة زاوية مقاومة اللهب ، يوجد أيضًا عدد كبير من الأنابيب المستقيمة المتباعدة (معظم أنواع الفرن). في الأنبوب المستقيم والوصل بين الخزان العلوي المتحالف مزود بفتحة 5 مم أو مقيد 10 مم ، وبهذه الطريقة ، فإن معظم الأنبوب المثني المتوسط ​​العامل يفضي إلى تبريد زاوية اللهب وجزء صغير من الأنبوب المثني المتوسط ​​العامل يضمن أن الأنبوب المستقيم والأنبوب المنحني لهما المقدار المقابل من التمدد ، وذلك لتقليل الضغط الداخلي ، وبالتالي تزداد صعوبة المرور عبر الكرة.

مزايا جدار الغشاء المائي

(1) تأكد من إحكام جدار الفرن وتقليل تسرب الهواء في غرفة الاحتراق.

(2) تحقيق التبريد الكامل بالماء في غرفة الاحتراق ، مما يساعد على منع التكويك تحت ظروف الاحتراق المعزز.

(3) يمكن لسعة تخزين الحرارة الصغيرة ، والتسخين السريع لغرفة الاحتراق ، والتبريد السريع ، تقصير بدء الغلاية وإيقاف وقت التبريد.

(4) مناسب لاستخدام جدار فرن طلاء الأنبوب ، وبالتالي تقليل حمل إطار المرجل بشكل كبير ، وسهل التعليق.

(5) بالمقارنة مع أنبوب الضوء ، تم تحسين قدرة الأنبوب على امتصاص الحرارة.

(6) تحسين درجة الجمع المسبق لأجزاء الغلاية ، مريحة وتقليل أعمال التركيب.

مقدمة المنتج

يشير جدار تبريد الماء الغشائي إلى جدار تبريد الماء المكون من شاشة أنابيب محكمة الغلق ملحومة بفولاذ مسطح وأنبوب. يمكن لجدار تبريد الماء الغشائي أن يضمن إحكامًا جيدًا لغرفة الفرن ، ويقلل بشكل كبير من معامل تسرب الهواء لغرفة الفرن من أجل غلاية الضغط السلبي ، وتحسين حالة الاحتراق في الفرن.يمكن أن يزيد من منطقة التسخين الإشعاعي الفعالة ويوفر استهلاك الفولاذ.
